하단 PCIe 어댑터 제거

이 섹션의 지침에 따라 하단 PCIe 어댑터를 제거하십시오. 이 절차는 숙련된 기술자가 수행해야 합니다.

절차

1. PCIe 스위치 셔틀을 첫 번째 정지 위치로 당깁니다.
   1. 파란색 해제 래치 2개를 누릅니다.
   2. 해제 레버 2개가 PCIe 스위치 셔틀과 수직이 될 때까지 돌립니다.
   3. PCIe 스위치 셔틀을 첫 번째 정지 위치로 앞으로 당깁니다.

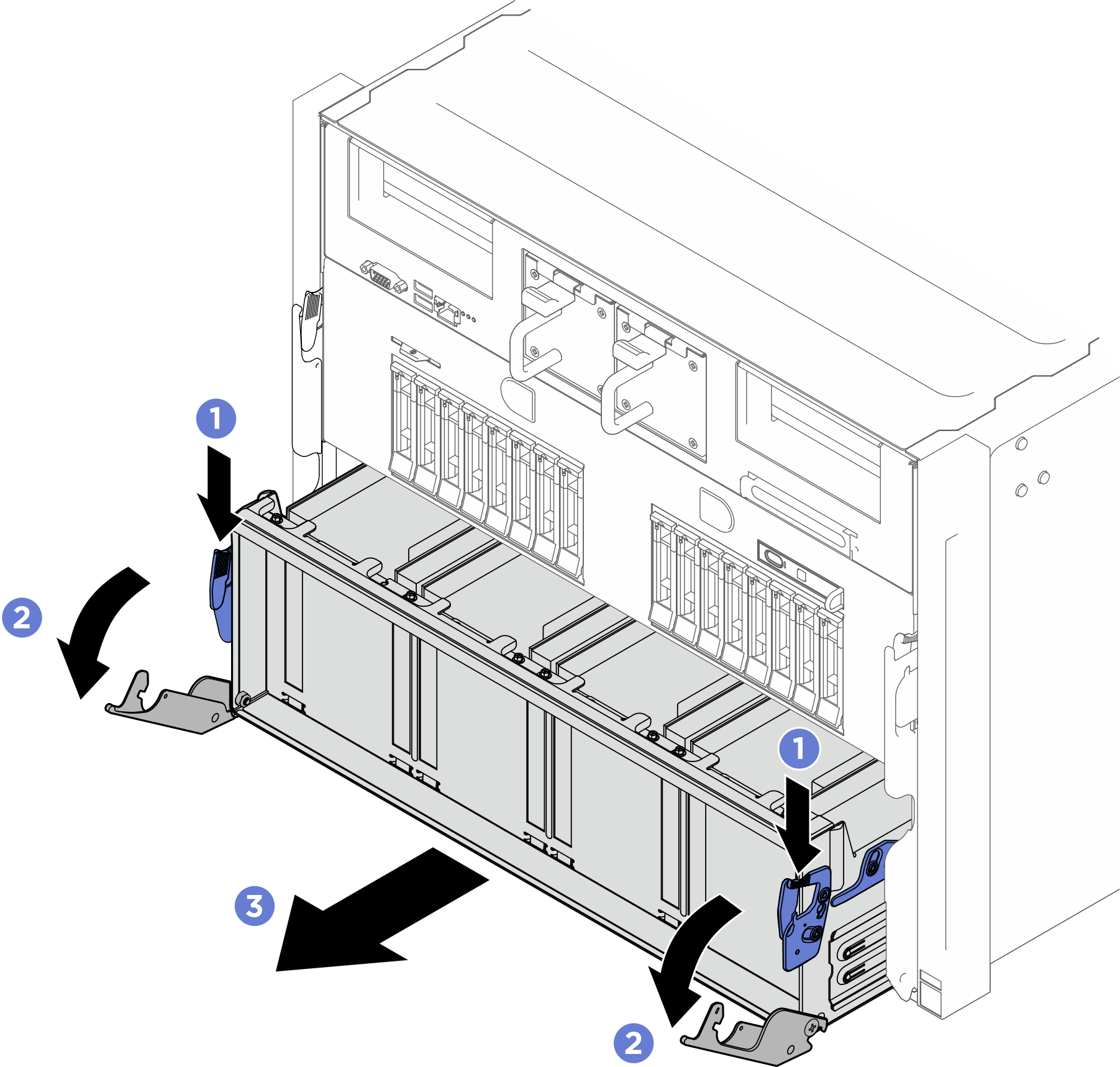

      그림 1. PCIe 스위치 셔틀을 첫 번째 정지 위치로 당기기


2. PCIe 스위치 셔틀을 두 번째 정지 위치로 당깁니다.
   1. PCIe 스위치 셔틀의 양쪽에 있는 두 개의 앞면 잠금 래치를 누르십시오.
   2. PCIe 스위치 셔틀을 두 번째 정지 위치로 앞으로 당기십시오.
      중요사항

      손상을 방지하려면 PCIe 스위치 셔틀을 당긴 후 해제 레버 2개가 제자리에 고정될 때까지 뒤로 누릅니다.

      그림 2. PCIe 스위치 셔틀을 두 번째 정지 위치로 당기기


3. PCIe 어댑터를 PCIe 스위치 셔틀에 고정하는 나사를 푸십시오. 그런 다음 PCIe 어댑터를 PCIe 슬롯에서 들어 올리십시오.

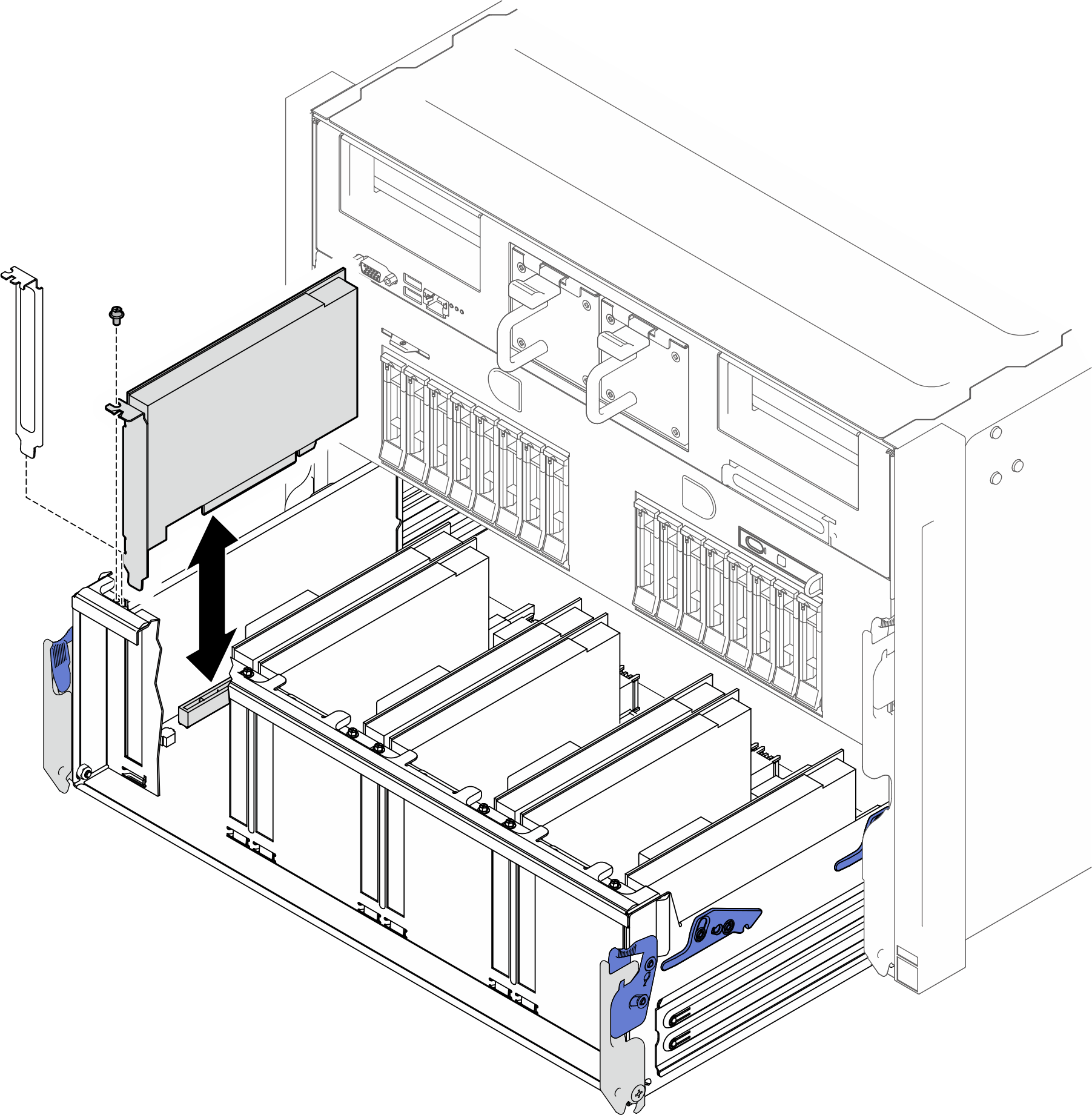

   그림 3. 하단 PCIe 어댑터 제거
