하단 PCIe 어댑터 설치

이 섹션의 지침에 따라 하단 PCIe 어댑터를 설치하십시오. 이 절차는 숙련된 기술자가 수행해야 합니다.

절차

1. PCIe 어댑터를 PCIe 스위치 보드의 PCIe 슬롯에 맞추십시오. 그런 다음 완전히 장착될 때까지 PCIe 어댑터를 슬롯에 밀어 넣으십시오.
2. 나사를 조여 PCIe 어댑터를 고정하십시오.
   그림 1. 하단 PCIe 어댑터 설치


3. PCIe 스위치 셔틀을 첫 번째 정지 위치로 밉니다.
   1. 해제 레버 2개가 PCIe 스위치 셔틀과 수직이 될 때까지 돌립니다.
   2. PCIe 스위치 셔틀의 양쪽에 있는 두 개의 뒷면 잠금 래치를 누르십시오.
   3. PCIe 스위치 셔틀이 첫 번째 정지 위치에서 멈출 때까지 시스템 셔틀에 밀어 넣으십시오.

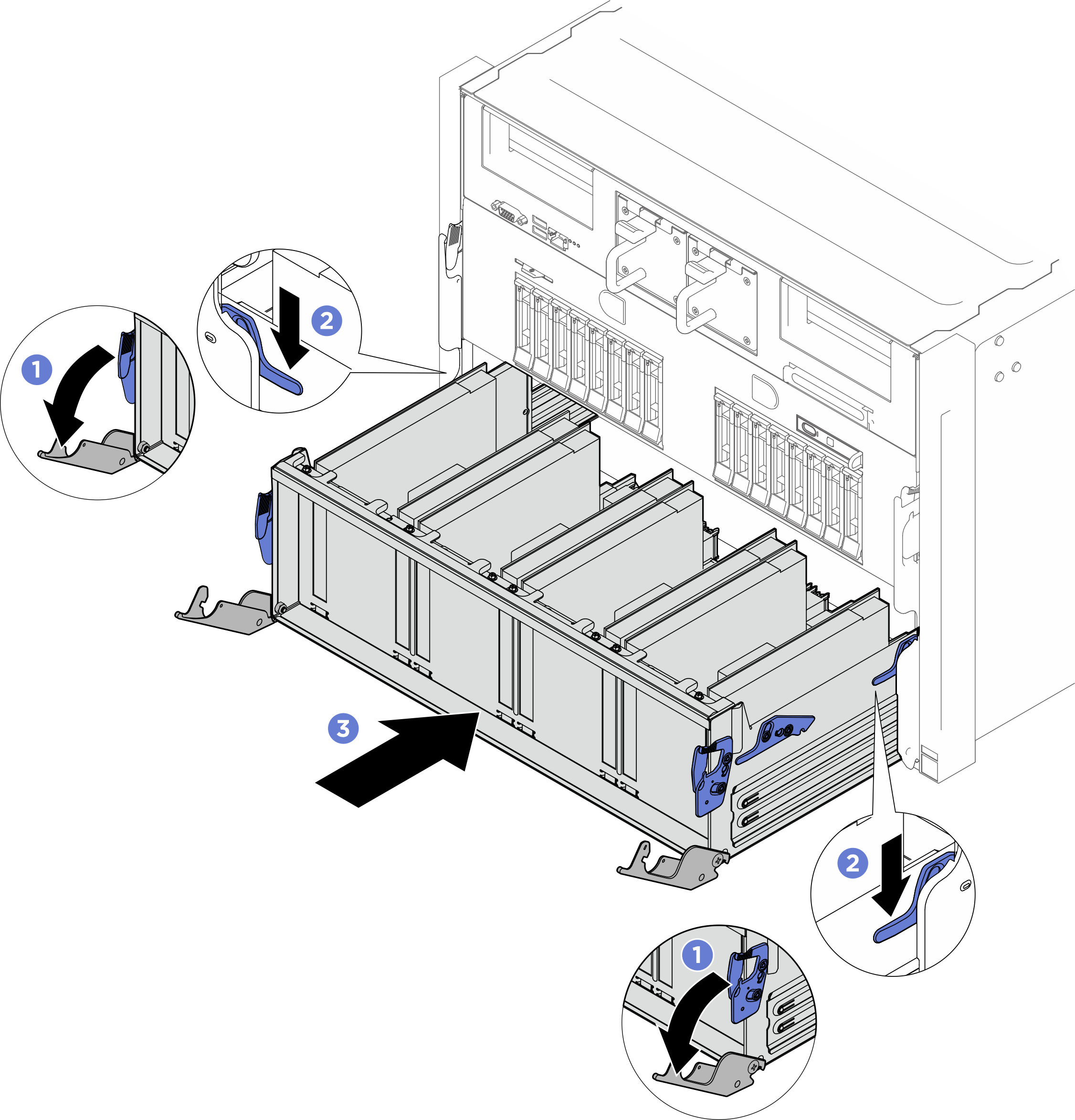

      그림 2. PCIe 스위치 셔틀을 첫 번째 정지 위치로 밀기


4. PCIe 스위치 셔틀을 시스템 셔틀에 완전히 밀어 넣으십시오.
   1. PCIe 스위치 셔틀의 양쪽에 있는 두 개의 앞면 잠금 래치를 누르십시오.
   2. PCIe 스위치 셔틀을 시스템 셔틀에 완전히 밀어 넣으십시오.
   3. 해제 레버 2개를 제자리에 고정될 때까지 돌립니다.

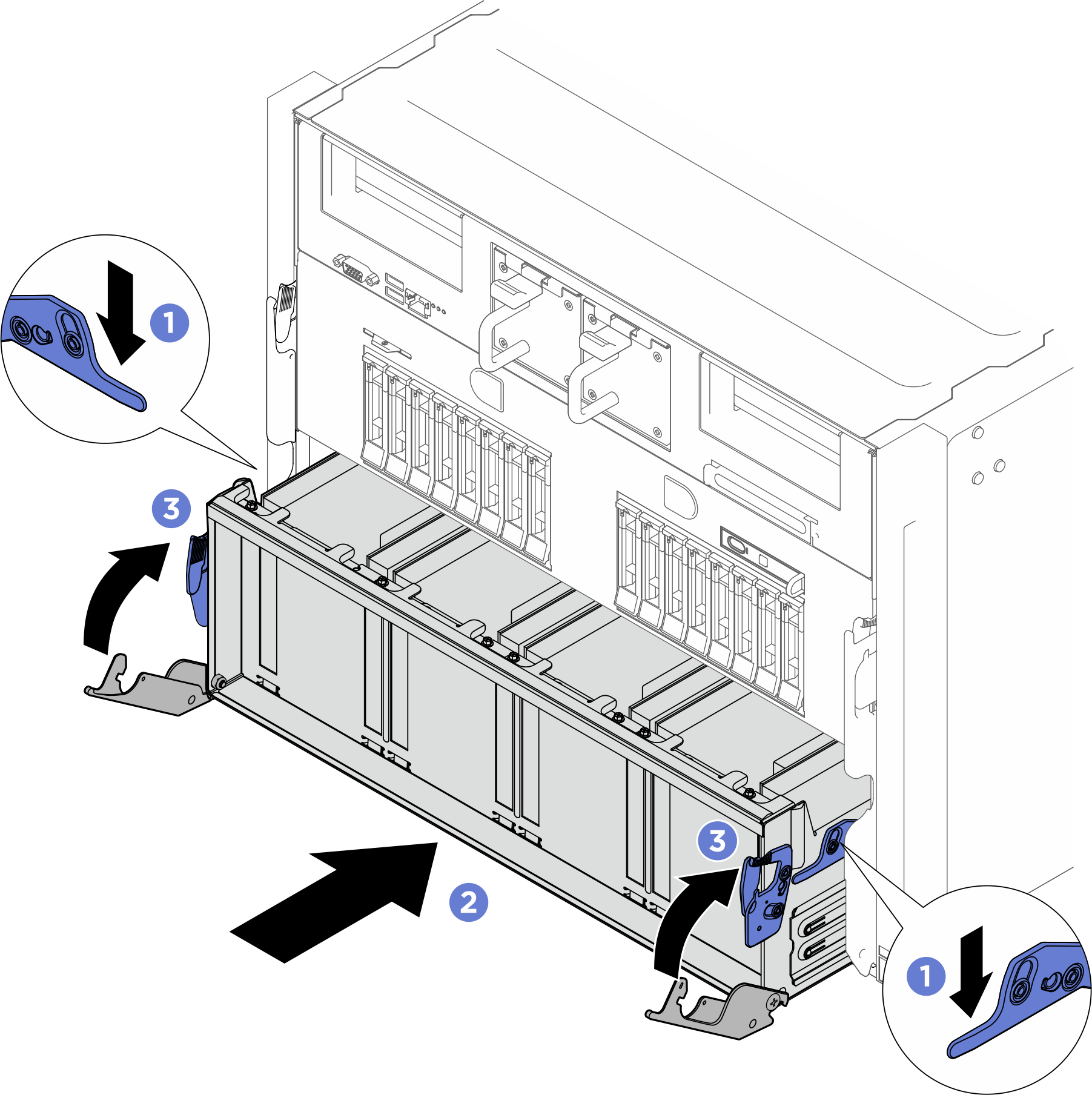

      그림 3. PCIe 스위치 셔틀 설치
