Installazione di un adattatore PCIe inferiore

Seguire le istruzioni riportate in questa sezione per installare un adattatore PCIe inferiore. La procedura deve essere eseguita da un tecnico qualificato.

Informazioni su questa attività

Attenzione

Leggere Linee guida per l'installazione ed Elenco di controllo per la sicurezza per assicurarsi di operare in sicurezza.
Mettere in contatto l'involucro antistatico contenente il componente con qualsiasi superficie metallica non verniciata del server, quindi rimuoverlo dall'involucro e posizionarlo su una superficie antistatica.

Nota

L'adattatore PCIe potrebbe avere un aspetto diverso rispetto alla figura.

Procedura

Allineare l'adattatore PCIe con lo slot PCIe sulla scheda dello switch PCIe; spingere quindi l'adattatore PCIe nello slot finché non è posizionato correttamente.
Stringere la vite per fissare l'adattatore PCIe.
Figura 1. Installazione dell'adattatore PCIe inferiore

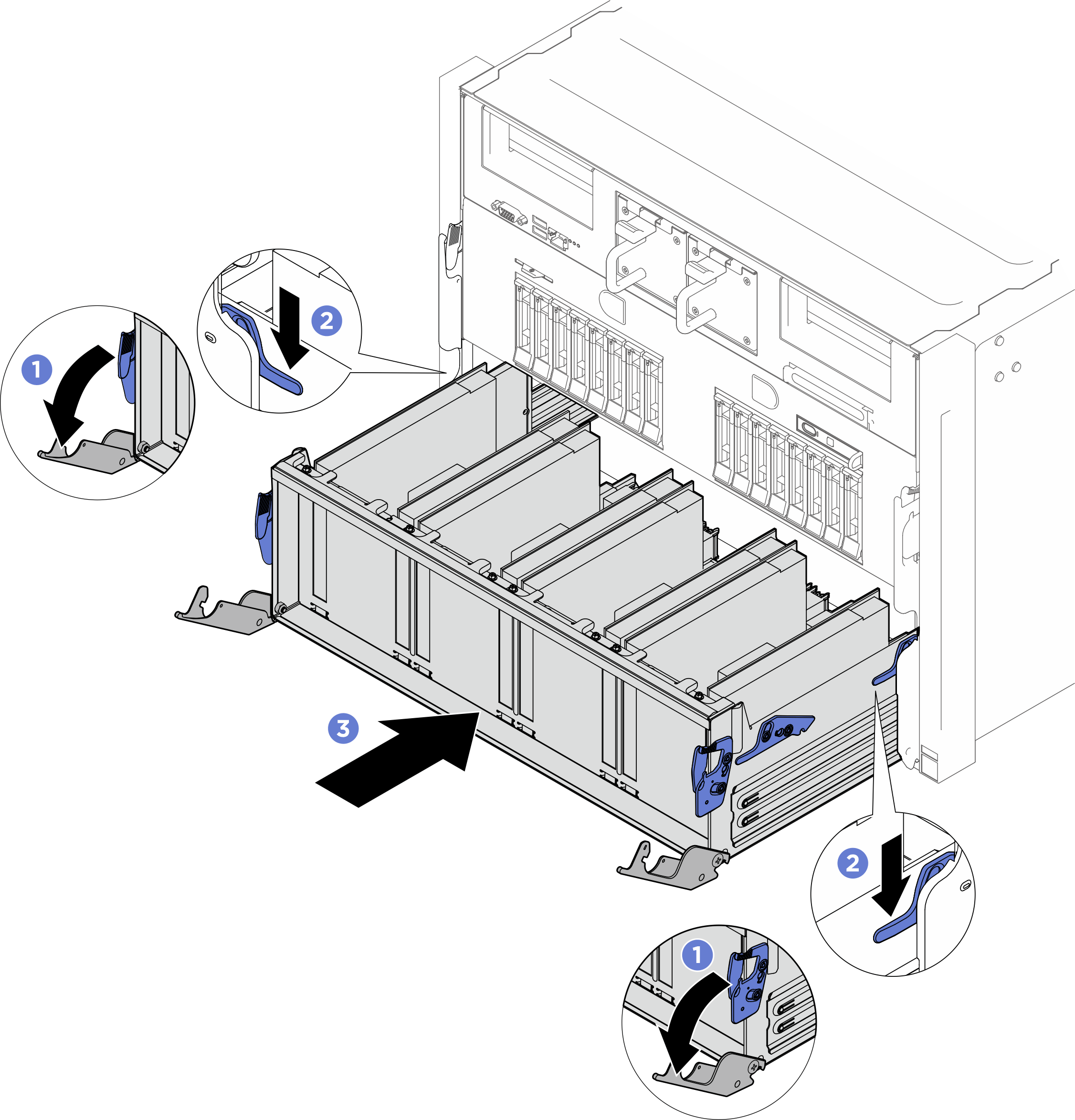

Far scorrere lo shuttle dello switch PCIe nella prima posizione di arresto.
1. Ruotare le due leve di rilascio finché non sono perpendicolari allo shuttle dello switch PCIe.
2. Premere i due fermi di blocco posteriori su entrambi i lati dello shuttle dello switch PCIe.
3. Far scorrere lo shuttle dello switch PCIe nello shuttle di sistema finché non si arresta nella prima posizione di arresto.
  Figura 2. Scorrimento dello shuttle dello switch PCIe nella prima posizione di arresto
Spingere completamente lo shuttle dello switch PCIe nello shuttle di sistema.
1. Premere i due fermi di blocco anteriori su entrambi i lati dello shuttle dello switch PCIe.
2. Spingere completamente lo shuttle dello switch PCIe nello shuttle di sistema.
3. Ruotare le due leve di rilascio finché non si bloccano in posizione.
  Figura 3. Installazione dello shuttle dello switch PCIe

Dopo aver terminato

Completare la sostituzione dei componenti. Vedere Completamento delle operazioni di sostituzione dei componenti.
