Retrait d’un adaptateur PCIe inférieur

Suivre les instructions de cette section pour retirer un adaptateur PCIe inférieur. La procédure doit être exécutée par un technicien qualifié.

À propos de cette tâche

Avertissement
Remarque
L'adaptateur PCIe peut sembler légèrement différent de l'illustration.

Procédure

  1. Tirez la navette de commutation PCIe afin de la positionner à sa première position d’arrêt.
    1. Appuyez sur les deux loquets de déblocage bleus.
    2. Faites pivoter les deux leviers de dégagement jusqu’à ce qu’ils soient perpendiculaires à la navette de commutation PCIe.
    3. Tirez la navette de commutation PCIe vers l’avant afin de la positionner à sa première position d’arrêt.
      Figure 1. Déplacement (en tirant) de la navette de commutation PCIe jusqu’à la première position d’arrêt
      Pulling the PCIe switch shuttle to the first stop position
  2. Tirez la navette de commutation PCIe jusqu’à la seconde position d’arrêt.
    1. Appuyez sur les deux loquets de verrouillage avant de chaque côté de la navette de commutation PCIe.
    2. Tirez la navette de commutation PCIe vers l’avant, jusqu’à la seconde position d’arrêt.
      Important
      Poussez les deux leviers de dégagement jusqu’à ce qu’ils se verrouillent, après avoir sorti la navette de commutation PCIe pour éviter tout dégât.
      Figure 2. Déplacement (en tirant) de la navette de commutation PCIe jusqu’à la seconde position d’arrêt
      Pulling the PCIe switch shuttle to the second stop position
  3. Desserrez la vis qui fixe l’adaptateur PCIe à la navette de commutation PCIe. Ensuite, soulevez l’adaptateur PCIe pour le retirer de l’emplacement PCIe.

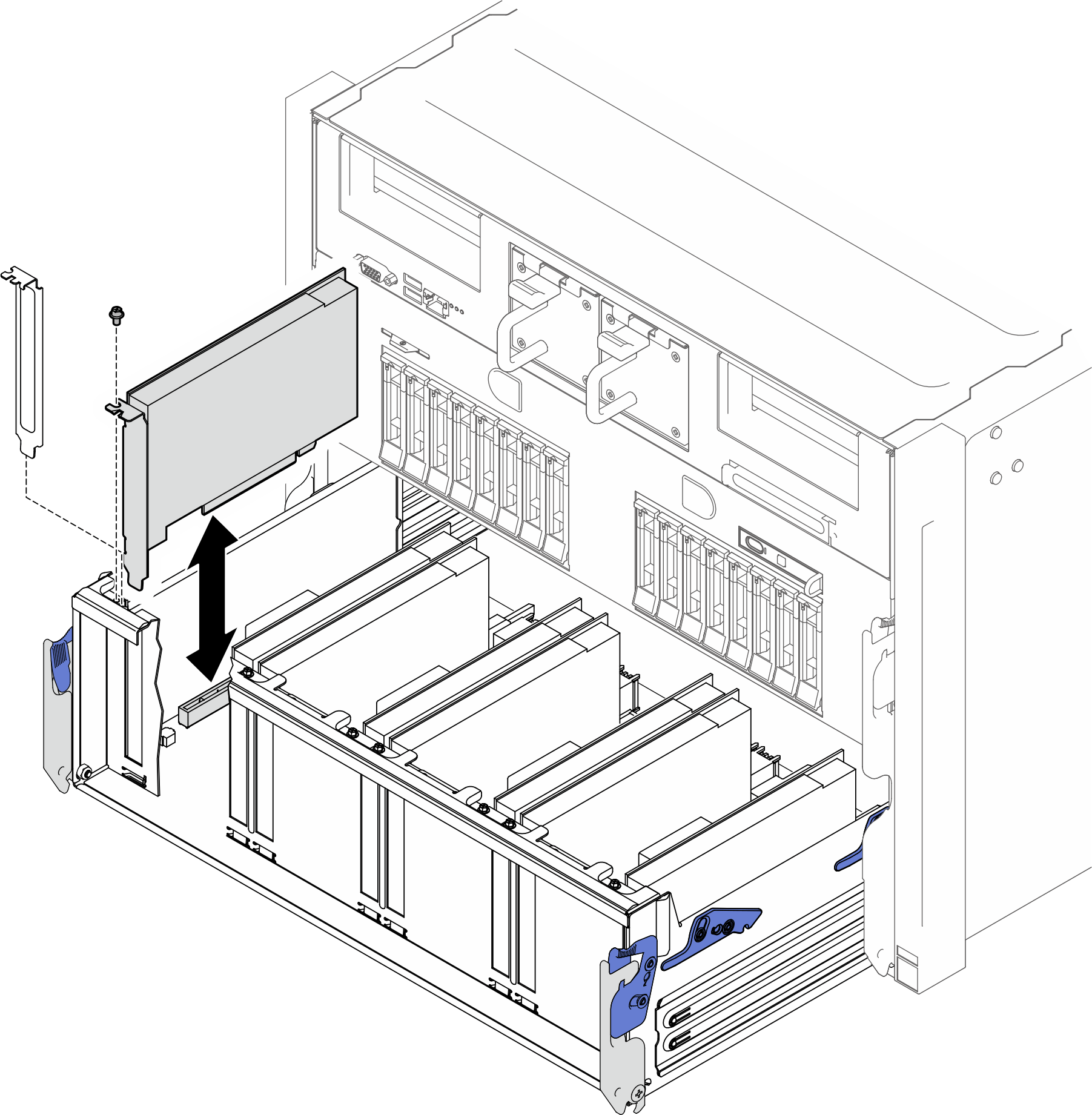

    Figure 3. Retrait de l’adaptateur PCIe inférieur
    Lower PCIe adapter removal

Après avoir terminé

Si vous devez renvoyer le composant ou le périphérique en option, suivez les instructions d’emballage et utilisez les matériaux que vous avez reçus pour l’emballer.
