移除下方 PCIe 配接卡

請依照本節中的指示移除下方的 PCIe 配接卡。此程序必須由經過培訓的維修技術人員執行。

程序

1. 將 PCIe 交換器滑動箱拉至第一個停止位置。
   1. 按下兩個藍色鬆開閂鎖。
   2. 轉動兩個鬆開拉桿，直到其與 PCIe 交換器滑動箱垂直。
   3. 將 PCIe 交換器滑動箱向前拉至第一個停止位置。
      圖 1. 將 PCIe 交換器滑動箱拉至第一停止位置

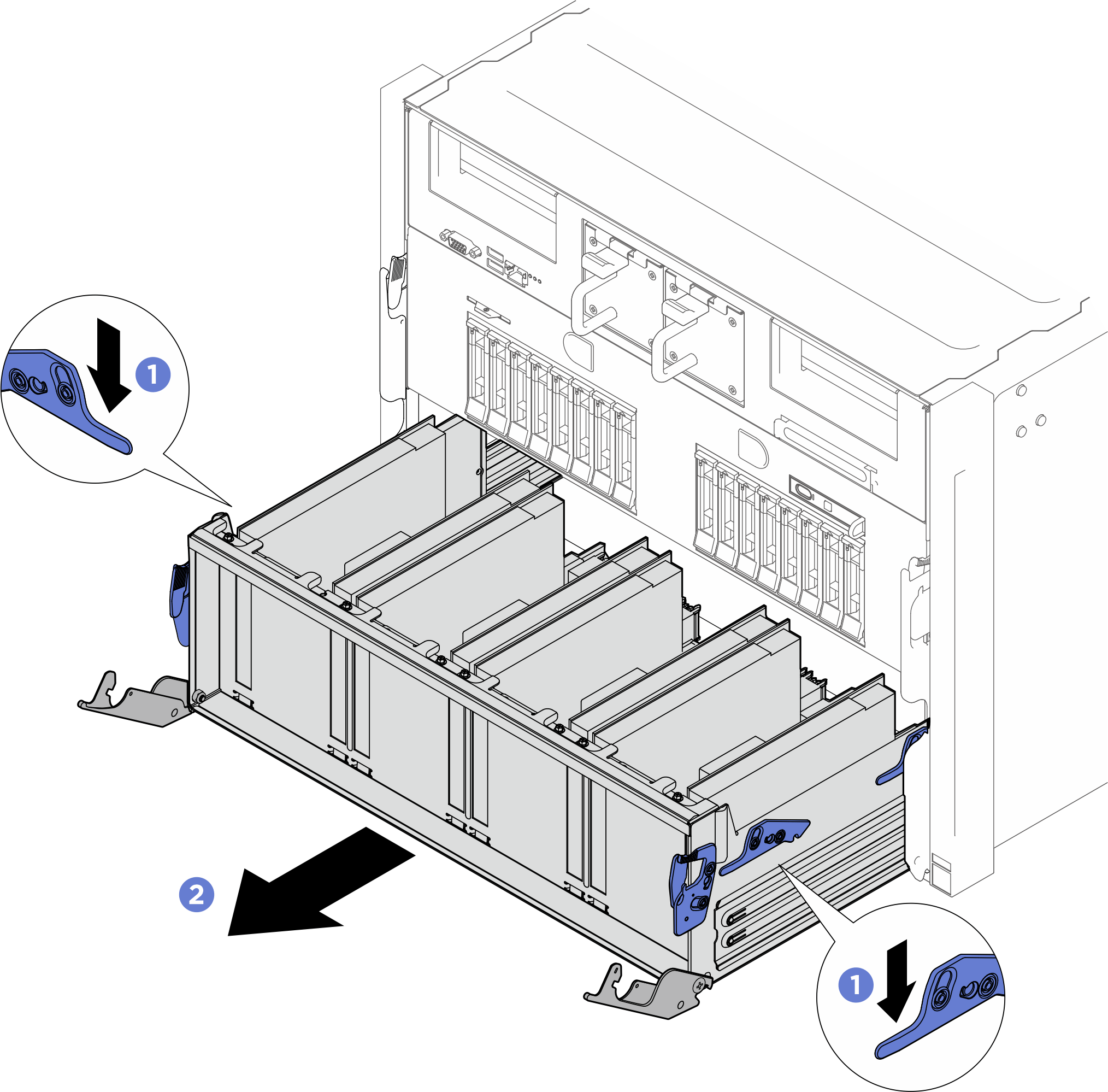

2. 將 PCIe 交換器滑動箱拉到第二個停止位置。
   1. 按下 PCIe 交換器滑動箱兩側前方的兩個鎖扣。
   2. 將 PCIe 交換器滑動箱向前拉到第二個停止位置。
      重要

      拉出 PCIe 交換器滑動箱後，請將兩個鬆開拉桿向後推，直到其鎖入定位，以免損壞。

      圖 2. 將 PCIe 交換器滑動箱拉至第二個停止位置

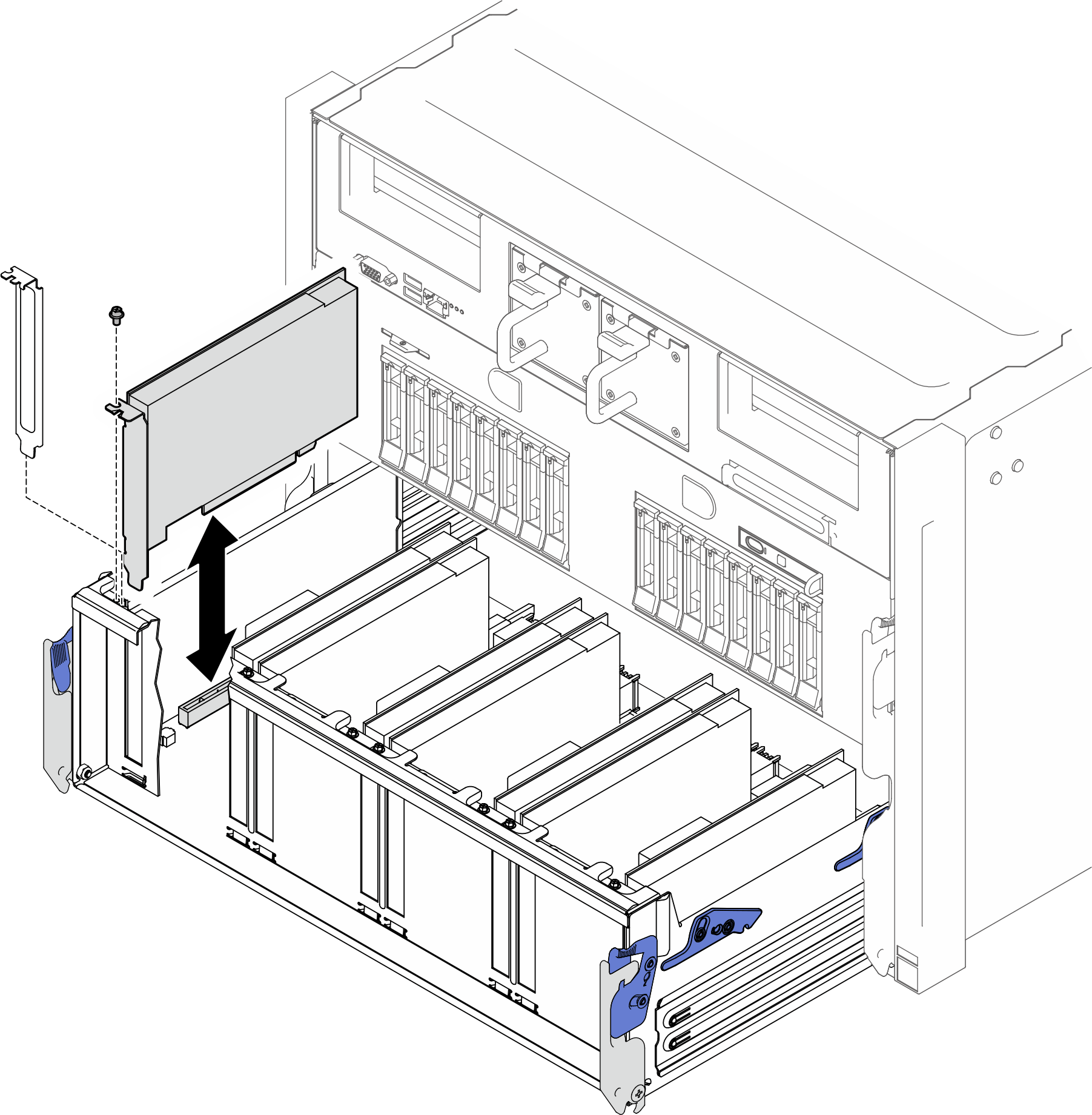

3. 鬆開固定 PCIe 配接卡到 PCIe 交換器滑動箱的螺絲，然後將 PCIe 配接卡從 PCIe 插槽中取出。
   圖 3. 卸下下方 PCIe 配接卡
