Oberen PCIe-Adapter installieren

Führen Sie die Anweisungen in diesem Abschnitt aus, um einen oberen PCIe-Adapter zu installieren. Der Vorgang muss von einem qualifizierten Kundendiensttechniker ausgeführt werden.

Zu dieser Aufgabe

Achtung

Lesen Sie Installationsrichtlinien und Sicherheitsprüfungscheckliste, um sicherzustellen, dass Sie sicher arbeiten.
Berühren Sie mit der antistatischen Schutzhülle, in der sich die Komponente befindet, eine unlackierte Metalloberfläche am Server. Entnehmen Sie die Komponente anschließend aus der Schutzhülle und legen Sie sie auf eine antistatische Oberfläche.

Anmerkung

Der PCIe-Adapter sieht möglicherweise anders aus als in der Darstellung.

Vorgehensweise

Installieren Sie den PCIe-Adapter in die Adapterkarte.
Ziehen Sie die Schraube fest, um den PCIe-Adapter zu befestigen.

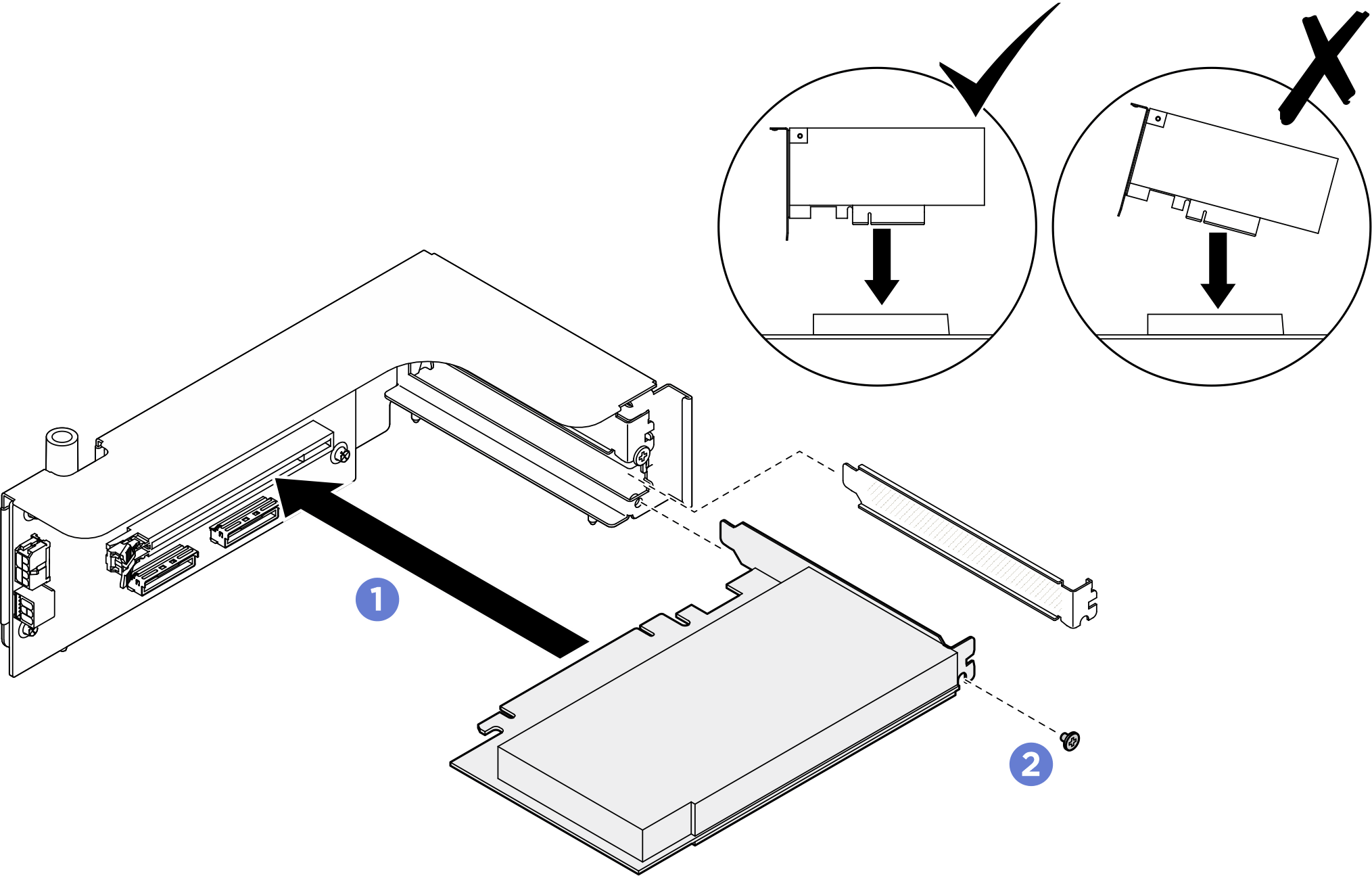

Abbildung 1. Installation eines oberen PCIe-Adapters
Falls zutreffend, schließen Sie das Kabel an den PCIe-Adapter an.

Nach dieser Aufgabe

(nur ThinkSystem NVIDIA BlueField-3 B3220 VPI QSFP112 2P 200G PCIe Gen5 x16 Adapter) Installieren Sie die Luftführung für die PCIe-Adapterkarte erneut. Siehe Luftführung für PCIe-Adapterkarte installieren.
Installieren Sie die PCIe-Adapterkartenbaugruppe erneut. (siehe PCIe-Adapterkartenbaugruppe installieren).
Schieben Sie das System-Shuttle vollständig in das Gehäuse.
1. Heben Sie die beiden Verriegelungshebel auf beiden Seiten des Shuttles an.
2. Schieben Sie das Shuttle in das Gehäuse.
3. Schieben Sie das Shuttle vollständig in das Gehäuse.
4. Drehen Sie die zwei Lösehebel, bis sie einrasten.
Abbildung 2. Installation des System-Shuttles
Schließen Sie den Austausch der Komponenten ab. Informationen dazu finden Sie im Abschnitt Austausch von Komponenten abschließen.
