ถอดตัวระบายความร้อนแผงสวิตช์ PCIe

ทำตามคำแนะนำในส่วนนี้เพื่อถอดตัวระบายความร้อนแผงสวิตช์ PCIe ขั้นตอนนี้ต้องดำเนินการโดยช่างเทคนิคที่ได้รับการฝึกอบรม

ขั้นตอน

1. เตรียมการสำหรับงานนี้
   1. ถอดชัตเทิลสวิตช์ PCIe โปรดดู ถอดชัตเทิลสวิตช์ PCIe
   2. ถอดอะแดปเตอร์ PCIe ด้านล่างทั้งหมด โปรดดู ถอดอะแดปเตอร์ PCIe ด้านล่าง
2. ถอดตัวระบายความร้อนของแผงสวิตช์ PCIe
   1. คลายสกรูทั้งหมดบนตัวระบายความร้อนออกจนสุดตามลำดับขวาง
   2. ค่อยๆ ยกตัวระบายความร้อนออกจากแผงสวิตช์ PCIe
      หมายเหตุ

      คลายและขันสกรูด้วยชุดไขควงแรงบิดเพื่อแรงบิดที่เหมาะสม แรงบิดอ้างอิงที่ต้องใช้ในการคลายสกรูหรือขันสกรูให้แน่นคือ 0.9 นิวตันเมตร หรือ 8 นิ้ว-ปอนด์

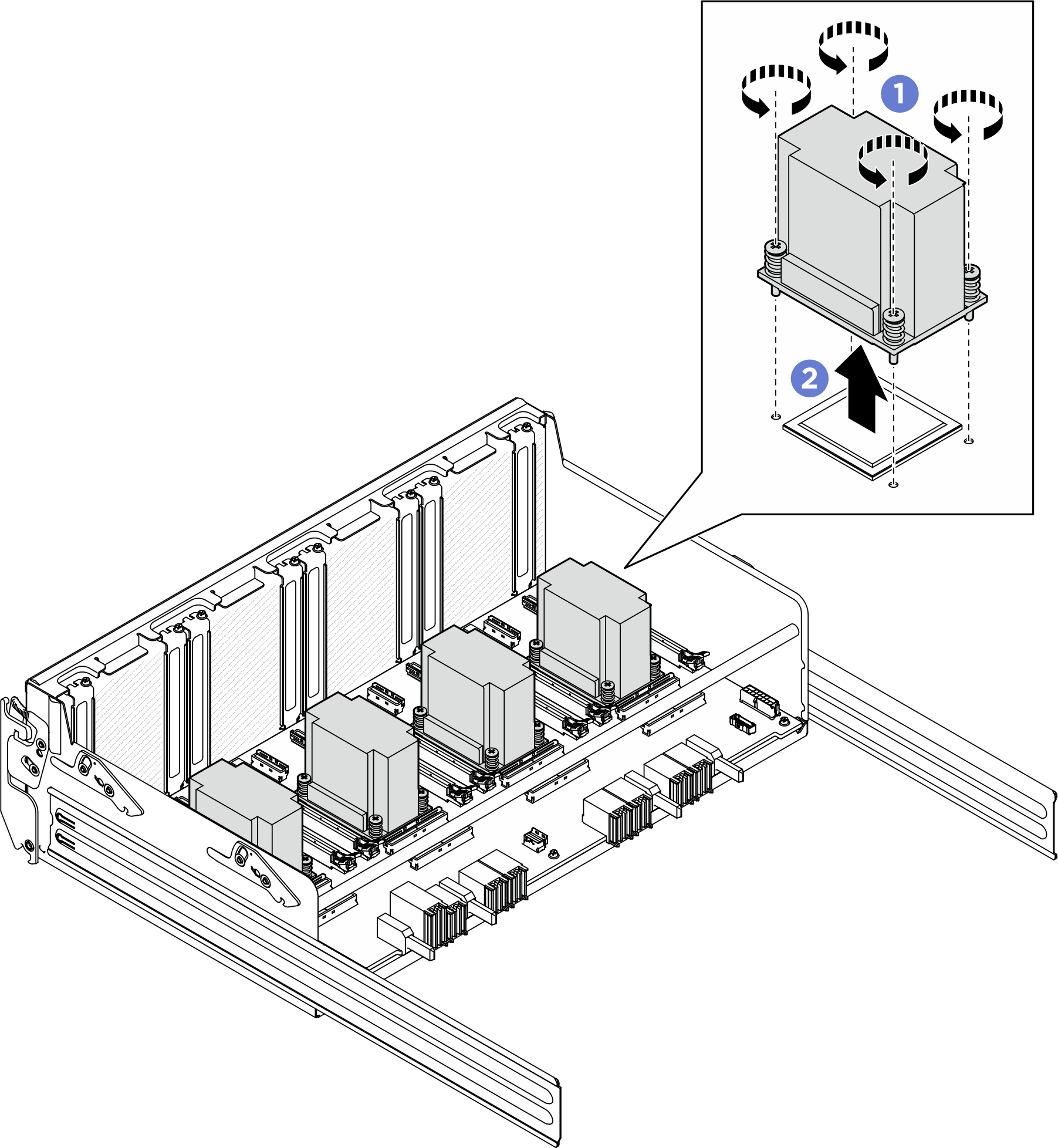

      รูปที่ 1. การถอดตัวระบายความร้อนของแผงสวิตช์ PCIe


3. ใช้แผ่นแอลกอฮอล์ทำความสะอาดเช็ดครีมระบายความร้อนออกจากส่วนประกอบต่อไปนี้:
   • ตัวกระจายความร้อนบนแผงสวิตช์ PCIe
   • ด้านล่างของตัวระบายความร้อนแผงสวิตช์ PCIe
