ติดตั้งตัวระบายความร้อนของแผงสวิตช์ PCIe
ทำตามคำแนะนำในส่วนนี้เพื่อติดตั้งตัวระบายความร้อนแผงสวิตช์ PCIe ขั้นตอนนี้ต้องดำเนินการโดยช่างเทคนิคที่ได้รับการฝึกอบรม
เกี่ยวกับงานนี้
ข้อควรสนใจ
- อ่าน คู่มือการติดตั้ง และ รายการตรวจสอบความปลอดภัย เพื่อให้แน่ใจว่าคุณจะทำงานได้อย่างปลอดภัย
- นำบรรจุภัณฑ์แบบมีการป้องกันไฟฟ้าสถิตที่มีส่วนประกอบไปแตะที่พื้นผิวโลหะที่ไม่ทาสีบนเซิร์ฟเวอร์ แล้วจึงนำส่วนประกอบออกจากบรรจุภัณฑ์ และวางลงบนพื้นผิวป้องกันไฟฟ้าสถิต
หมายเหตุ
ก่อนติดตั้งตัวระบายความร้อนของแผงสวิตช์ PCIe โปรดตรวจสอบให้แน่ใจว่าคุณมีซิลิโคนระบายความร้อนสี่หลอดพร้อมใช้งาน
ขั้นตอน

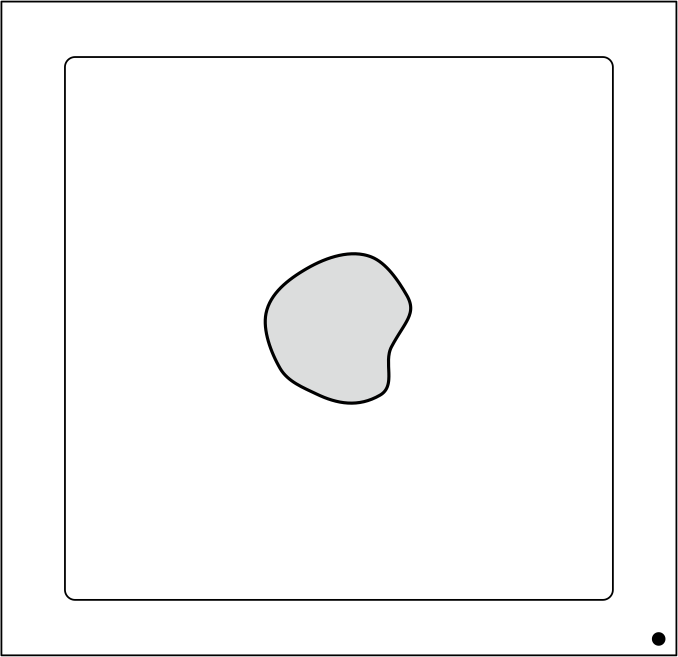

- ทาซิลิโคนระบายความร้อนใหม่ (0.3 มล.) ที่กึ่งกลางของตัวกระจายความร้อนรูปที่ 1. การทาครีมระบายความร้อน
- ติดตั้งตัวระบายความร้อนของแผงสวิตช์ PCIe
จัดตำแหน่งตัวระบายความร้อนให้ตรงกับรูสกรูสี่รูบนแผงสวิตช์ PCIe จากนั้นค่อยๆ วางตัวระบายความร้อนลงบนแผงสวิตช์ PCIe
ทำตามลำดับสกรูที่ระบุบนป้ายตัวระบายความร้อน แล้วหมุนสกรูสี่ตัวตามเข็มนาฬิกาสองสามรอบจนกว่าเกลียวสกรูจะเข้าที่ในแผงสวิตช์ PCIe- ทำตามลำดับสกรูที่ระบุบนป้ายตัวระบายความร้อน และขันสกรูสี่ตัวให้แน่นเพื่อยึดตัวระบายความร้อน

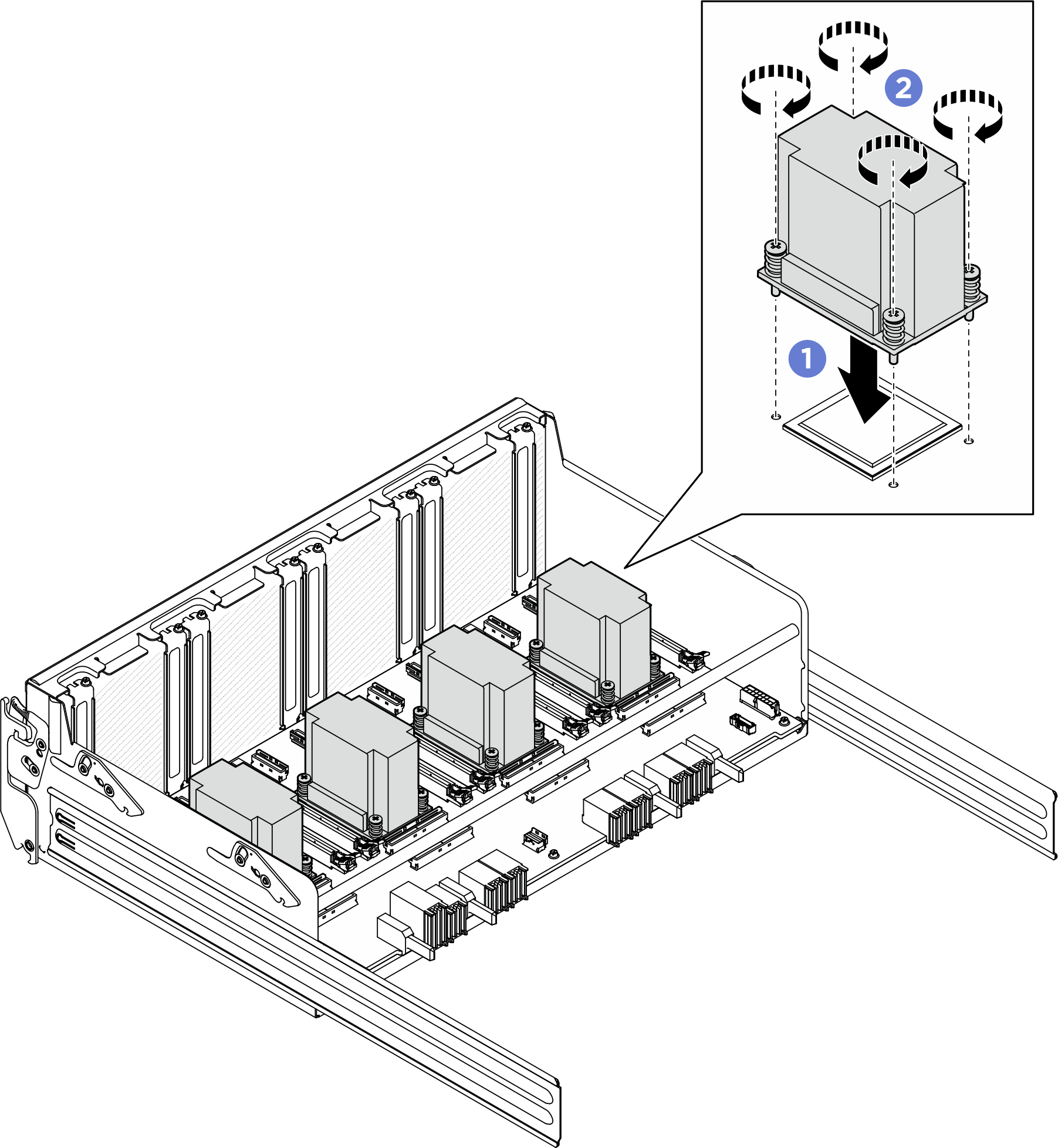

หมายเหตุคลายและขันสกรูด้วยชุดไขควงแรงบิดเพื่อแรงบิดที่เหมาะสม แรงบิดอ้างอิงที่ต้องใช้ในการคลายสกรูหรือขันสกรูให้แน่นคือ 0.9 นิวตันเมตร หรือ 8 นิ้ว-ปอนด์รูปที่ 2. การติดตั้งตัวระบายความร้อนของแผงสวิตช์ PCIe
หลังจากดำเนินการเสร็จ
- ติดตั้งอะแดปเตอร์ PCIe ด้านล่างทั้งหมดกลับเข้าที่ โปรดดู ติดตั้งอะแดปเตอร์ PCIe ด้านล่าง
- ติดตั้งชัตเทิลสวิตช์ PCIe กลับเข้าที่ โปรดดู ติดตั้งชัตเทิลสวิตช์ PCIe
- ดำเนินการเปลี่ยนชิ้นส่วนให้เสร็จสมบูรณ์ ดู ดำเนินการเปลี่ยนชิ้นส่วนให้เสร็จสมบูรณ์
