安裝 PCIe 交換器板散熱槽

請依照本節中的指示安裝 PCIe 交換器板散熱槽。此程序必須由經過培訓的維修技術人員執行。

關於此作業

小心
  • 閱讀安裝準則和安全檢驗核對清單，確保工作時安全無虞。
  • 將裝有元件的防靜電保護袋與伺服器上任何未上漆的金屬表面接觸；然後，從保護袋中取出元件，將它放在防靜電表面上。
註
在安裝 PCIe 交換器板散熱槽之前，請確定您已備妥四份散熱膏。

程序

  1. 在散熱器的中心塗上一團新的散熱膏（0.3 毫升）。

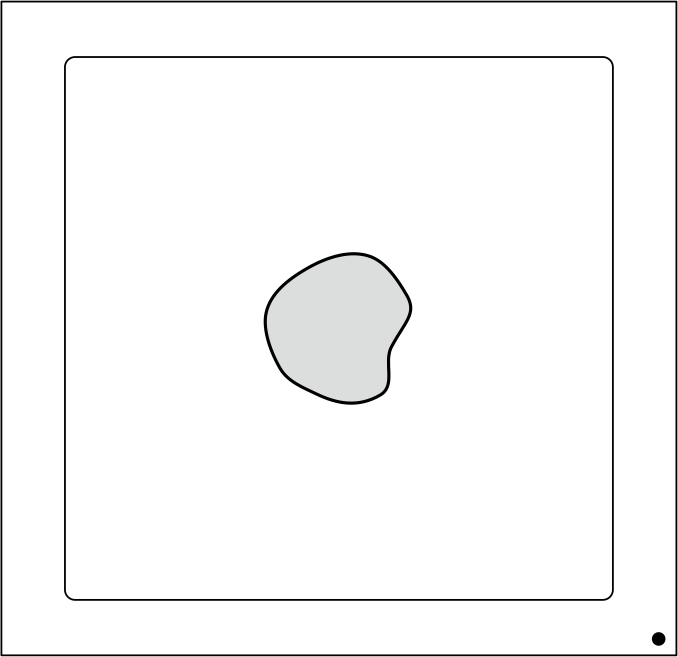

    圖 1. 塗上散熱膏
    Thermal grease application
  2. 安裝 PCIe 交換器板散熱槽。
    1. 將散熱槽對齊 PCIe 交換器板上的四個螺絲孔，然後輕輕地將散熱槽放置在 PCIe 交換器板上。
    2. 遵循散熱槽標籤上指定的螺絲順序，以順時針旋轉四個螺絲幾圈，直到螺紋與 PCIe 交換器板嚙合為止。
    3. 按照散熱槽標籤所示的螺絲順序，將四顆螺絲全部鎖緊，確保散熱槽固定。
    註
    使用設定為適當扭矩的扭矩螺絲起子鬆開或鎖緊螺絲。供您參考，將螺絲完全鬆開或鎖緊所需的扭矩為 0.9 牛頓米、8 英吋磅。
    圖 2. 安裝 PCIe 交換器板散熱槽
    PCIe switch board heat sink installation

在您完成之後

  1. 請重新安裝所有下方的 PCIe 配接卡。請參閱安裝下層 PCIe 配接卡。
  2. 重新安裝 PCIe 交換器滑動箱。請參閱安裝 PCIe 交換器滑動箱。
  3. 完成零件更換。請參閱完成零件更換。
