Installation d’un dissipateur thermique de tableau de commutation PCIe

Suivez les instructions de la présente section pour installer un dissipateur thermique de tableau de commutation PCIe. La procédure doit être exécutée par un technicien qualifié.

Procédure

1. Appliquer une pointe (0,3 ml) de pâte thermique neuve au centre du dissipateur thermique.

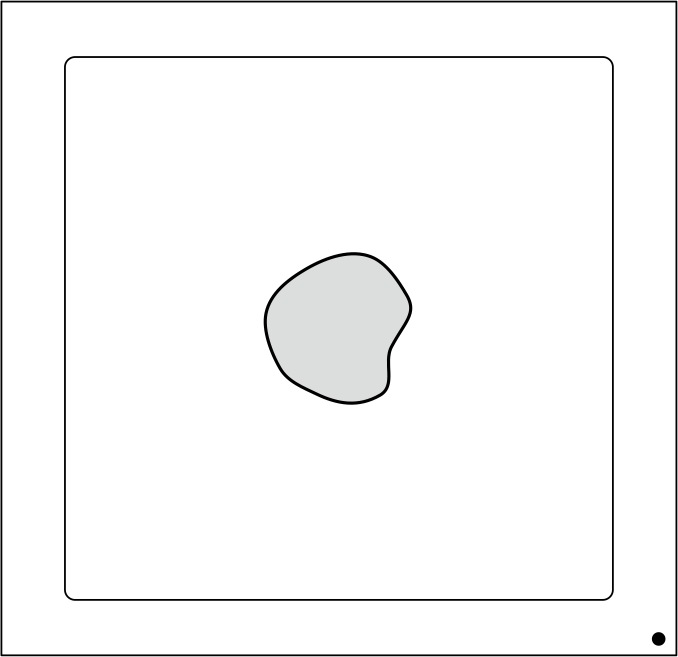

   Figure 1. Application de la pâte thermoconductrice


2. Installez le dissipateur thermique du tableau de commutation PCIe.
   1. Alignez le dissipateur thermique sur les quatre trous de vis du tableau de commutation PCIe. Ensuite, placez minutieusement le dissipateur thermique sur le tableau de commutation PCIe.
   2. Suivez l’ordre des vis indiqué sur l’étiquette du dissipateur thermique, puis tournez les quatre vis de quelques tours dans le sens des aiguilles d’une montre jusqu’à ce que les filetages s’enclenchent dans le tableau de commutation PCIe.
   3. Respectez bien l’ordre des vis précisé sur l’étiquette du dissipateur thermique. Ensuite, serrez à fond les quatre vis afin de fixer le dissipateur thermique.
   Remarque

   Desserrez ou serrez les vis avec un tournevis dynamométrique réglé au couple approprié. Pour référence, le couple requis pour desserrer ou serrer complètement les vis est de 0,9 newton-mètre, 8 pouces-livres.

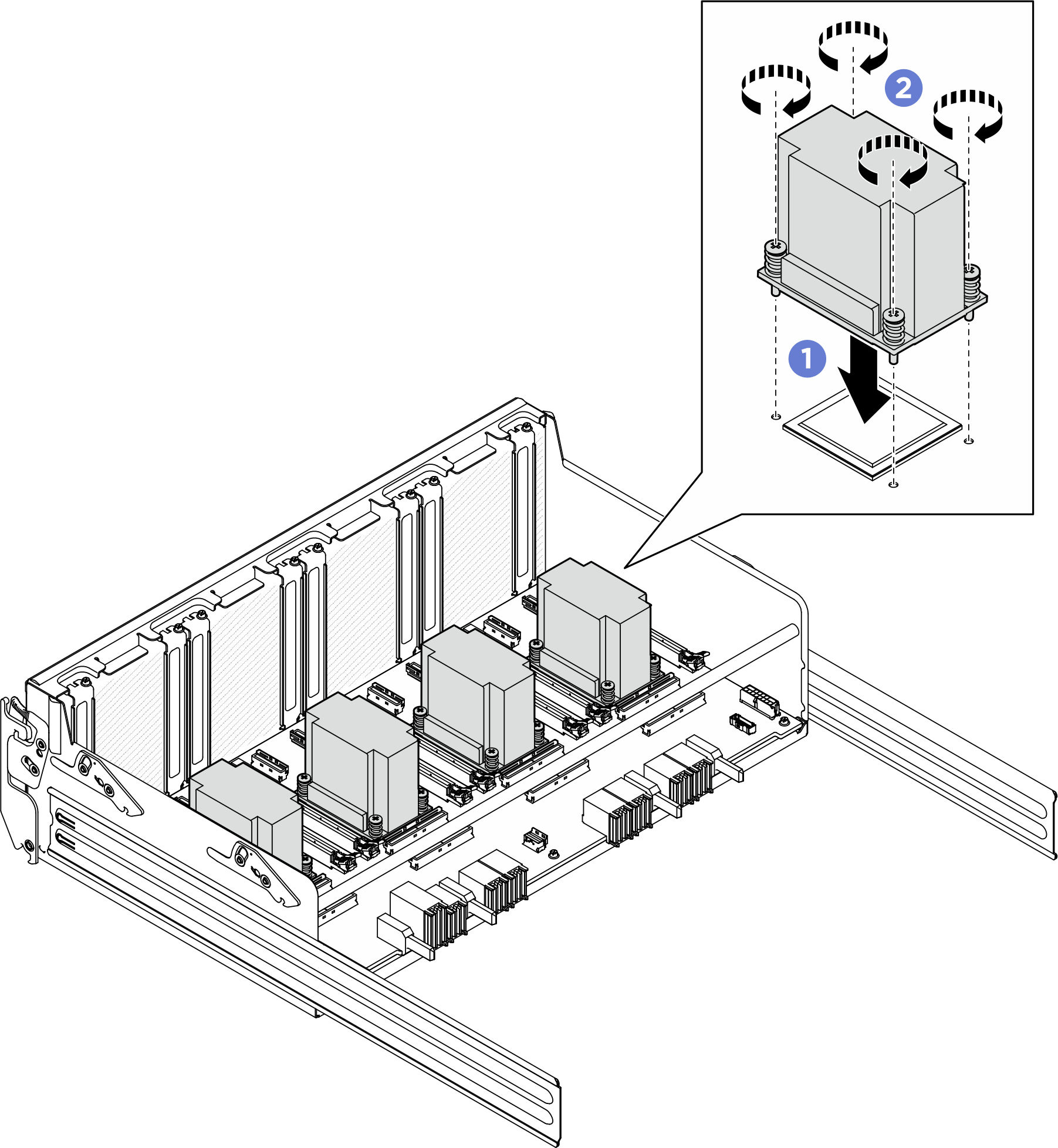

   Figure 2. Installation du dissipateur thermique du tableau de commutation PCIe
