Instalación de un disipador de calor de la placa del conmutador PCIe

Siga las instrucciones que aparecen en esta sección para instalar un disipador de calor de la placa del conmutador PCIe. El procedimiento debe ser realizado por un técnico capacitado.

Acerca de esta tarea

Atención
Nota
Antes de instalar los disipadores de calor de la placa del conmutador PCIe, asegúrese de tener cuatro piezas de grasa térmica.

Procedimiento

  1. Aplique una gota de grasa térmica nueva (0,3 ml) sobre el centro del disipador de calor.

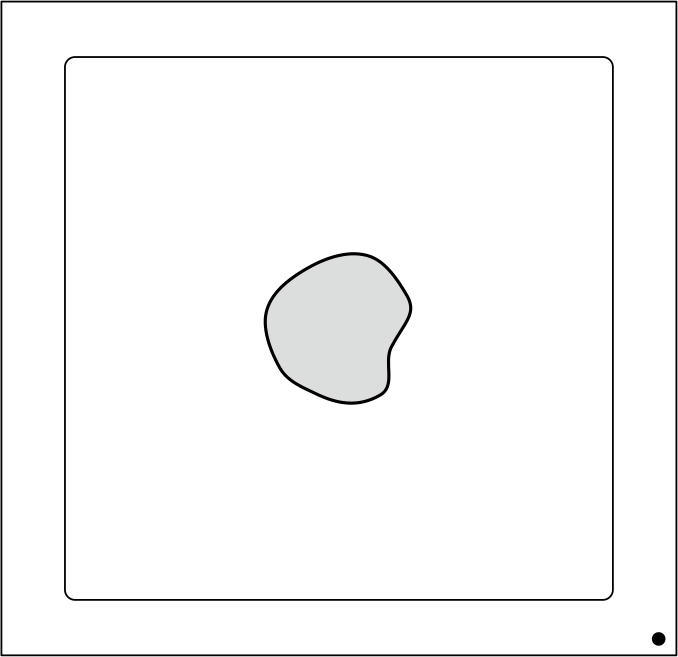

    Figura 1. Aplicación de grasa térmica
    Thermal grease application
  2. Instale el disipador de calor de la placa del conmutador PCIe.
    1. Alinee el disipador de calor con los cuatro orificios de tornillos de la placa del conmutador PCIe. Luego, coloque suavemente el disipador de calor en la placa del conmutador PCIe.
    2. Siga la secuencia de tornillos especificada en la etiqueta del disipador de calor y gire los cuatro tornillos hacia la derecha unas cuantas vueltas hasta que las roscas de los tornillos encajen en la placa del conmutador PCIe.
    3. Siga la secuencia de tornillos especificada en la etiqueta del disipador de calor y apriete completamente los cuatro tornillos para fijar el disipador de calor.
    Nota
    Afloje o apriete los tornillos con un destornillador de par con el par correspondiente. Como referencia, el par necesario para que los tornillos se desatornillen o aprieten completamente es de 0,9 newton-metros, 8 pulgadas-libra.

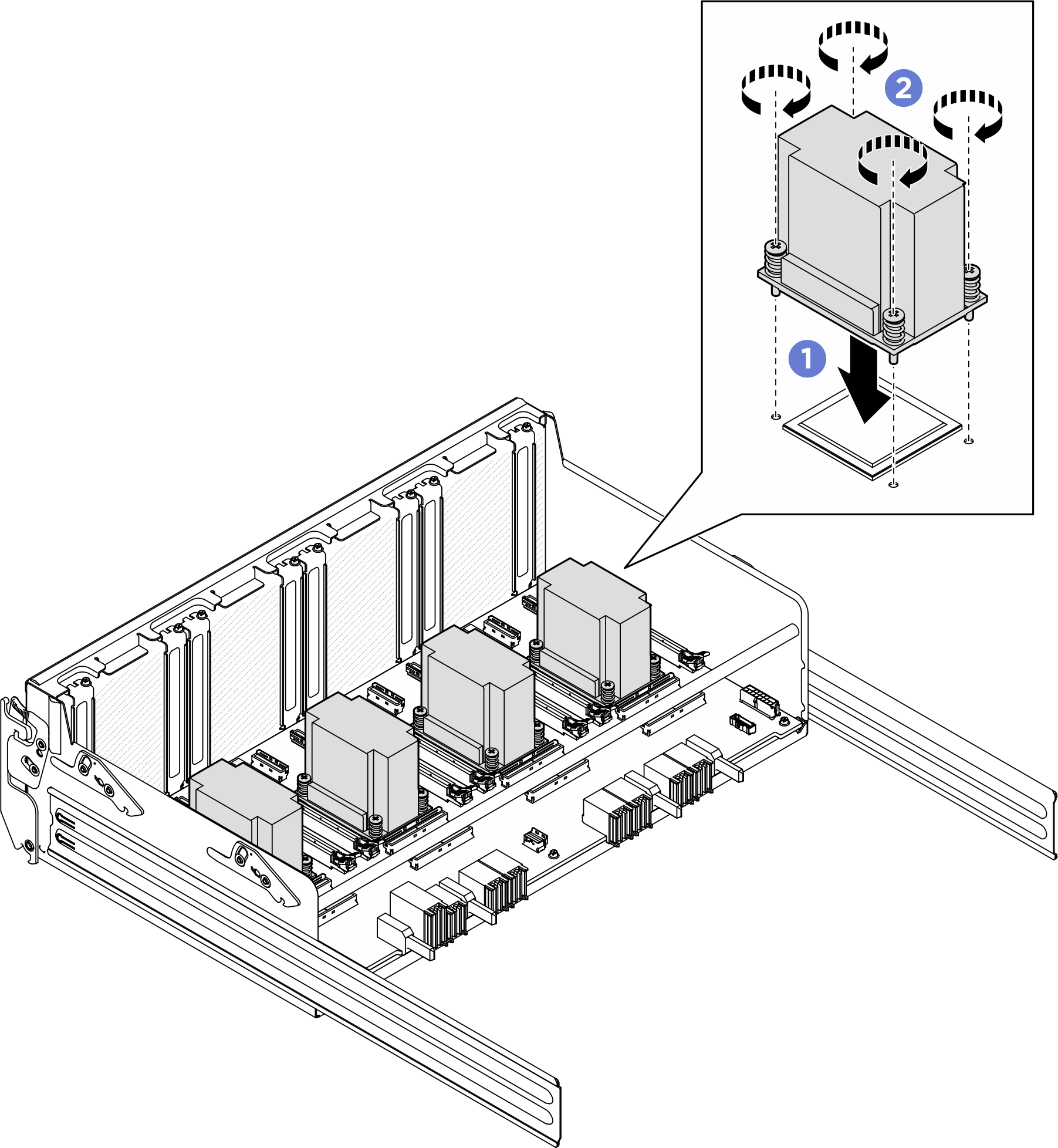

    Figura 2. Instalación del disipador de calor de la placa del conmutador PCIe
    PCIe switch board heat sink installation

Después de finalizar

  1. Vuelva a instalar todos los adaptadores PCIe inferiores. Consulte Instalación de un adaptador PCIe inferior.
  2. Vuelva a instalar la lanzadera del conmutador PCIe. Consulte Instalación de la lanzadera del conmutador PCIe.
  3. Complete la sustitución de piezas. Consulte Completar la sustitución de piezas.
