Instalación de la placa del conmutador PCIe
Siga las instrucciones de esta sección para instalar la placa del conmutador PCIe. El procedimiento debe ser realizado por un técnico capacitado.
Acerca de esta tarea
Atención
- Lea Directrices de instalación y Lista de comprobación de inspección de seguridad para asegurarse de que trabaja con seguridad.
- Ponga en contacto la bolsa antiestática que contiene el componente con cualquier superficie metálica no pintada del servidor y, a continuación, quite el componente de la bolsa y colóquelo en una superficie antiestática.
Procedimiento

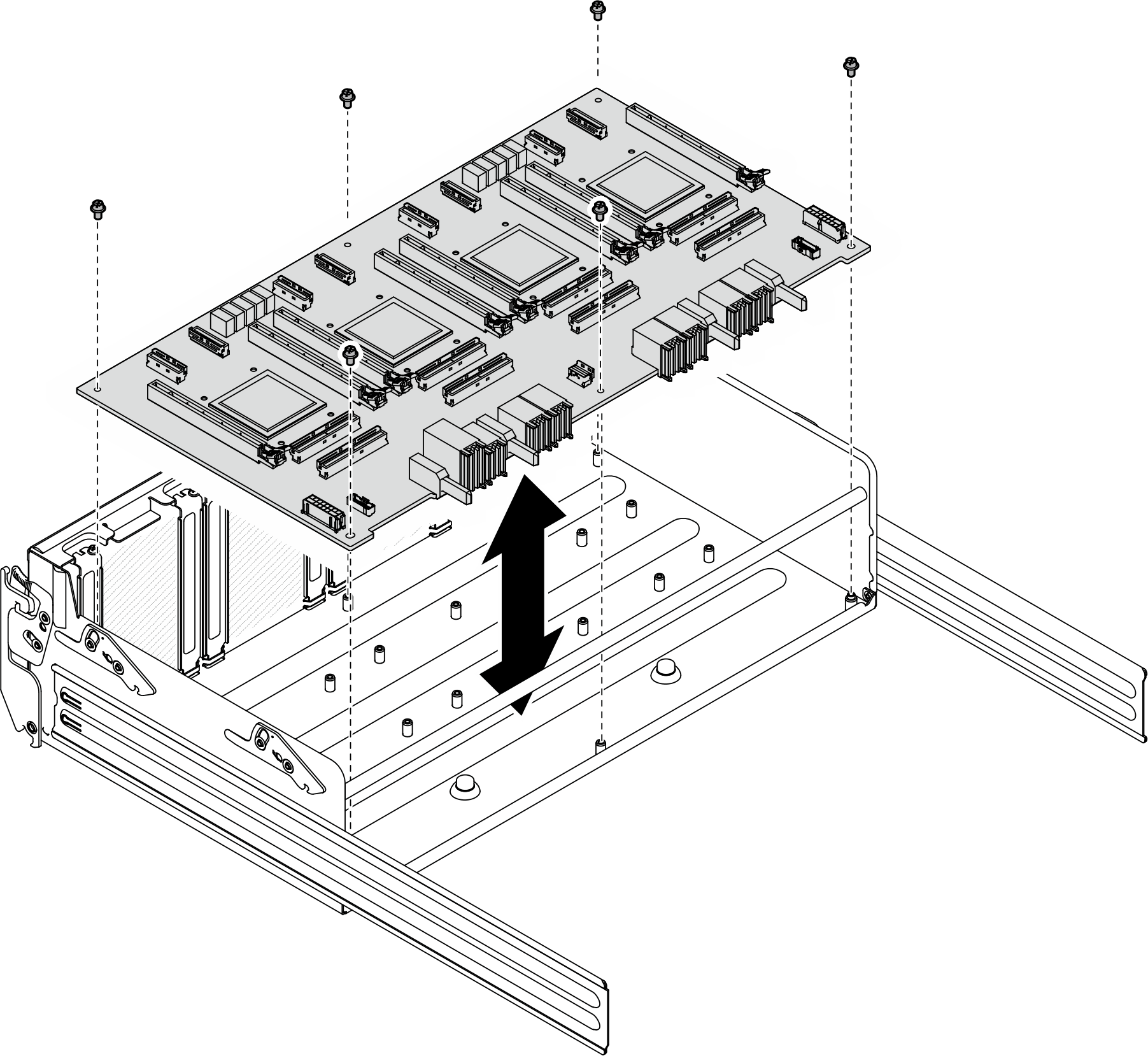

- Apriete los seis tornillos para fijar la placa del conmutador PCIe.NotaApriete los tornillos con un destornillador con regulación de par con el par correspondiente. Como referencia, el par necesario para que los tornillos se desatornillen o aprieten completamente es de 0,9 newton-metros, 8 pulgadas-libra.Figura 1. Instalación de la placa del conmutador PCIe
Después de finalizar
- Vuelva a instalar todos los disipadores de calor de la placa del conmutador PCIe. Consulte Instalación de un disipador de calor de la placa del conmutador PCIe.
- Vuelva a instalar todos los adaptadores PCIe inferiores. Consulte Instalación de un adaptador PCIe inferior.
- Vuelva a instalar la lanzadera del conmutador PCIe. Consulte Instalación de la lanzadera del conmutador PCIe.
- Complete la sustitución de piezas. Consulte Completar la sustitución de piezas.
