ติดตั้งแผงสวิตช์ PCIe
ทำตามคำแนะนำในส่วนนี้เพื่อติดตั้งแผงสวิตช์ PCIe ขั้นตอนนี้ต้องดำเนินการโดยช่างเทคนิคที่ได้รับการฝึกอบรม
เกี่ยวกับงานนี้
ข้อควรสนใจ
- อ่าน คู่มือการติดตั้ง และ รายการตรวจสอบความปลอดภัย เพื่อให้แน่ใจว่าคุณจะทำงานได้อย่างปลอดภัย
- นำบรรจุภัณฑ์แบบมีการป้องกันไฟฟ้าสถิตที่มีส่วนประกอบไปแตะที่พื้นผิวโลหะที่ไม่ทาสีบนเซิร์ฟเวอร์ แล้วจึงนำส่วนประกอบออกจากบรรจุภัณฑ์ และวางลงบนพื้นผิวป้องกันไฟฟ้าสถิต
ขั้นตอน

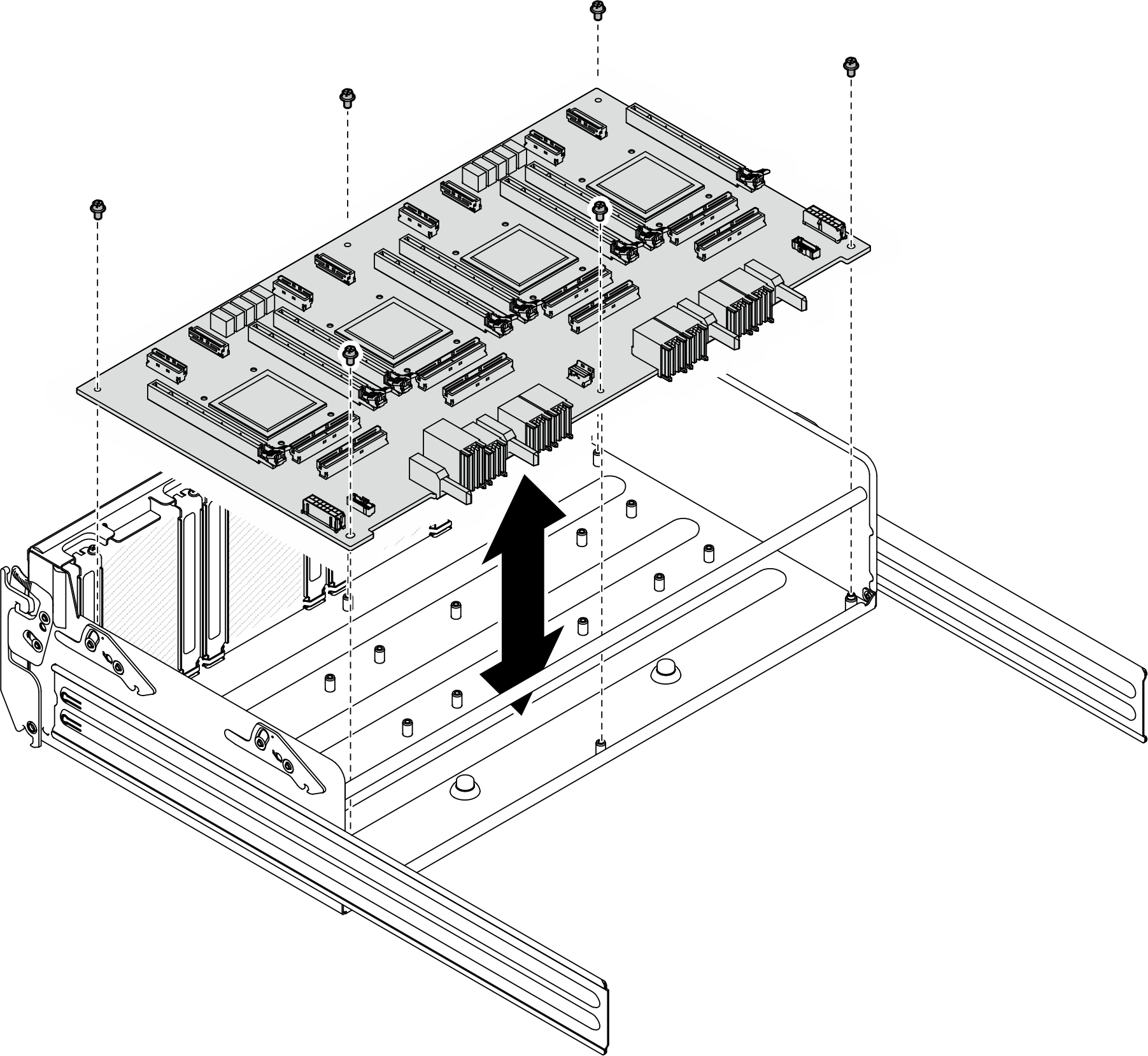

- ขันสกรูหกตัวเพื่อยึดแผงสวิตช์ PCIeหมายเหตุขันสกรูให้แน่นด้วยชุดไขควงแรงบิดให้ได้แรงบิดที่เหมาะสม แรงบิดอ้างอิงที่ต้องใช้ในการคลายสกรูหรือขันสกรูให้แน่นคือ 0.9 นิวตันเมตร หรือ 8 นิ้ว-ปอนด์รูปที่ 1. การติดตั้งแผงสวิตช์ PCIe
หลังจากดำเนินการเสร็จ
- ติดตั้งตัวระบายความร้อนของแผงสวิตช์ PCIe ทั้งหมดกลับเข้าที่ ดูติดตั้งตัวระบายความร้อนของแผงสวิตช์ PCIe
- ติดตั้งอะแดปเตอร์ PCIe ด้านล่างทั้งหมดกลับเข้าที่ โปรดดู ติดตั้งอะแดปเตอร์ PCIe ด้านล่าง
- ติดตั้งชัตเทิลสวิตช์ PCIe กลับเข้าที่ โปรดดู ติดตั้งชัตเทิลสวิตช์ PCIe
- ดำเนินการเปลี่ยนชิ้นส่วนให้เสร็จสมบูรณ์ ดู ดำเนินการเปลี่ยนชิ้นส่วนให้เสร็จสมบูรณ์
