Extracción del disipador de calor de la placa del conmutador PCIe

Siga las instrucciones que aparecen en esta sección para extraer un disipador de calor de la placa del conmutador PCIe. El procedimiento debe ser realizado por un técnico capacitado.

Acerca de esta tarea

Atención
Nota
Asegúrese de tener una almohadilla limpiadora con alcohol para limpiar la grasa térmica.

Procedimiento

  1. Prepárese para esta tarea.
    1. Quite la lanzadera del conmutador PCIe. Consulte Extracción de la lanzadera del conmutador PCIe.
    2. Quite todos los adaptadores PCIe inferiores. Consulte Extracción de un adaptador PCIe inferior.
  2. Quite el disipador de calor de la placa del conmutador PCIe.
    1. Afloje completamente todos los tornillos en el disipador de calor en el patrón diagonal.
    2. Levante con cuidado el disipador de calor de la placa del conmutador PCIe.
      Nota
      Afloje o apriete los tornillos con un destornillador de par con el par correspondiente. Como referencia, el par necesario para que los tornillos se desatornillen o aprieten completamente es de 0,9 newton-metros, 8 pulgadas-libra.

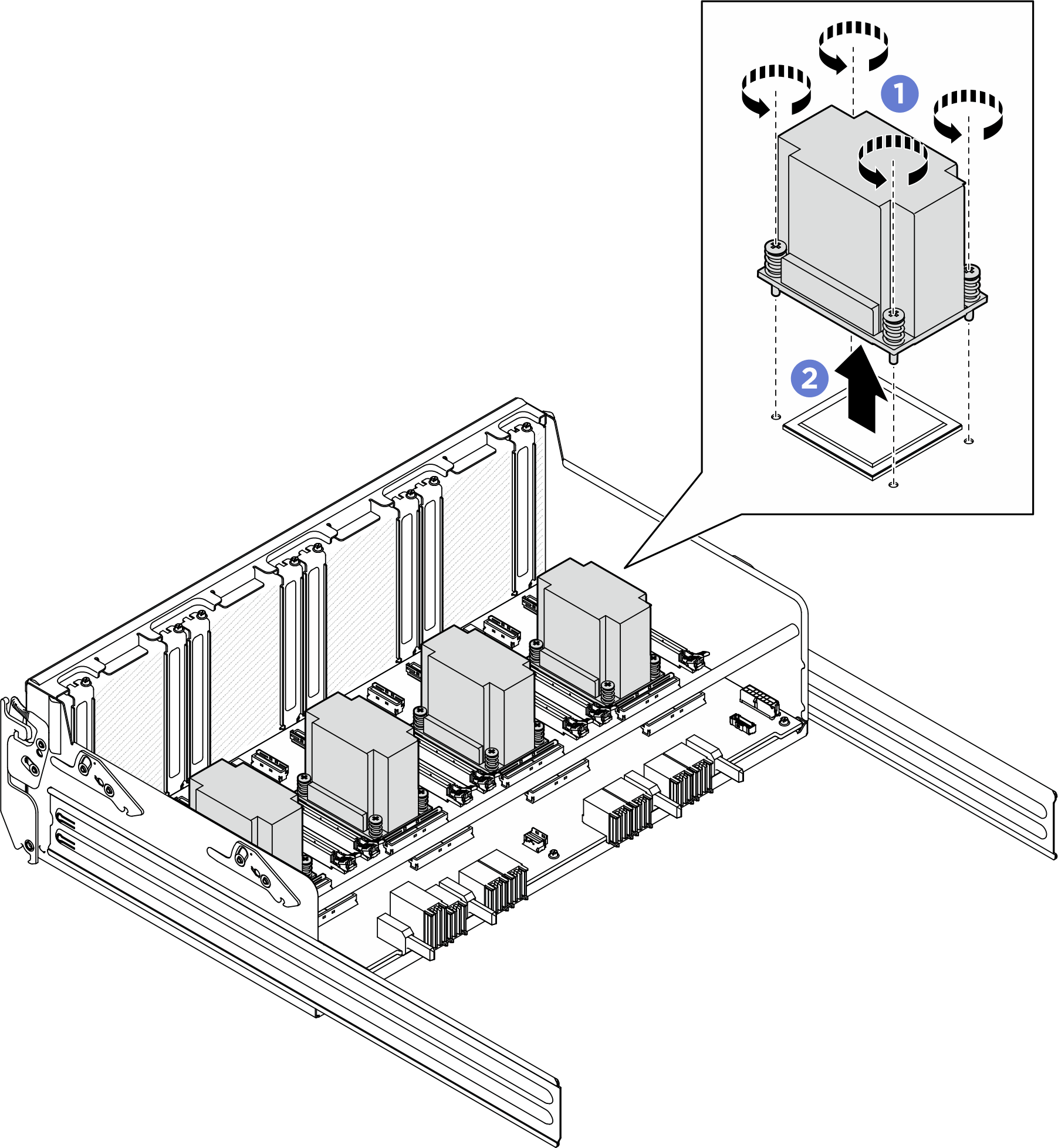

      Figura 1. Extracción del disipador de calor de la placa del conmutador PCIe
      PCIe switch board heat sink removal
  3. Con una toallita de limpieza con alcohol, limpie cualquier grasa térmica de los siguientes componentes:
    • Deflector de calor en la placa del conmutador PCIe
    • Parte inferior del disipador de calor de la placa del conmutador PCIe

Después de finalizar

  1. Si está sustituyendo el disipador de calor de una placa del conmutador PCIe, instale uno nuevo. Consulte Instalación de un disipador de calor de la placa del conmutador PCIe.
  2. Si está sustituyendo la placa del conmutador PCIe, quítela. Consulte Extracción de la placa del conmutador PCIe.
  3. Si se le indica que devuelva el componente o dispositivo opcional, siga todas las instrucciones del embalaje y utilice los materiales de embalaje para el envío que se le suministraron.
