卸下 PCIe 交換器板

請依照本節中的指示卸下 PCIe 交換器板。此程序必須由經過培訓的維修技術人員執行。

程序

1. 為此作業做好準備。
   1. 卸下 PCIe 交換器滑動箱。請參閱卸下 PCIe 交換器滑動箱。
   2. 請移除所有下方的 PCIe 配接卡。請參閱移除下方 PCIe 配接卡。
   3. 卸下所有 PCIe 交換器板散熱槽。請參閱卸下 PCIe 交換器板散熱槽。
2. 鬆開 PCIe 交換器板上的六顆螺絲，然後將 PCIe 交換器板從 PCIe 交換器滑動箱中取出。

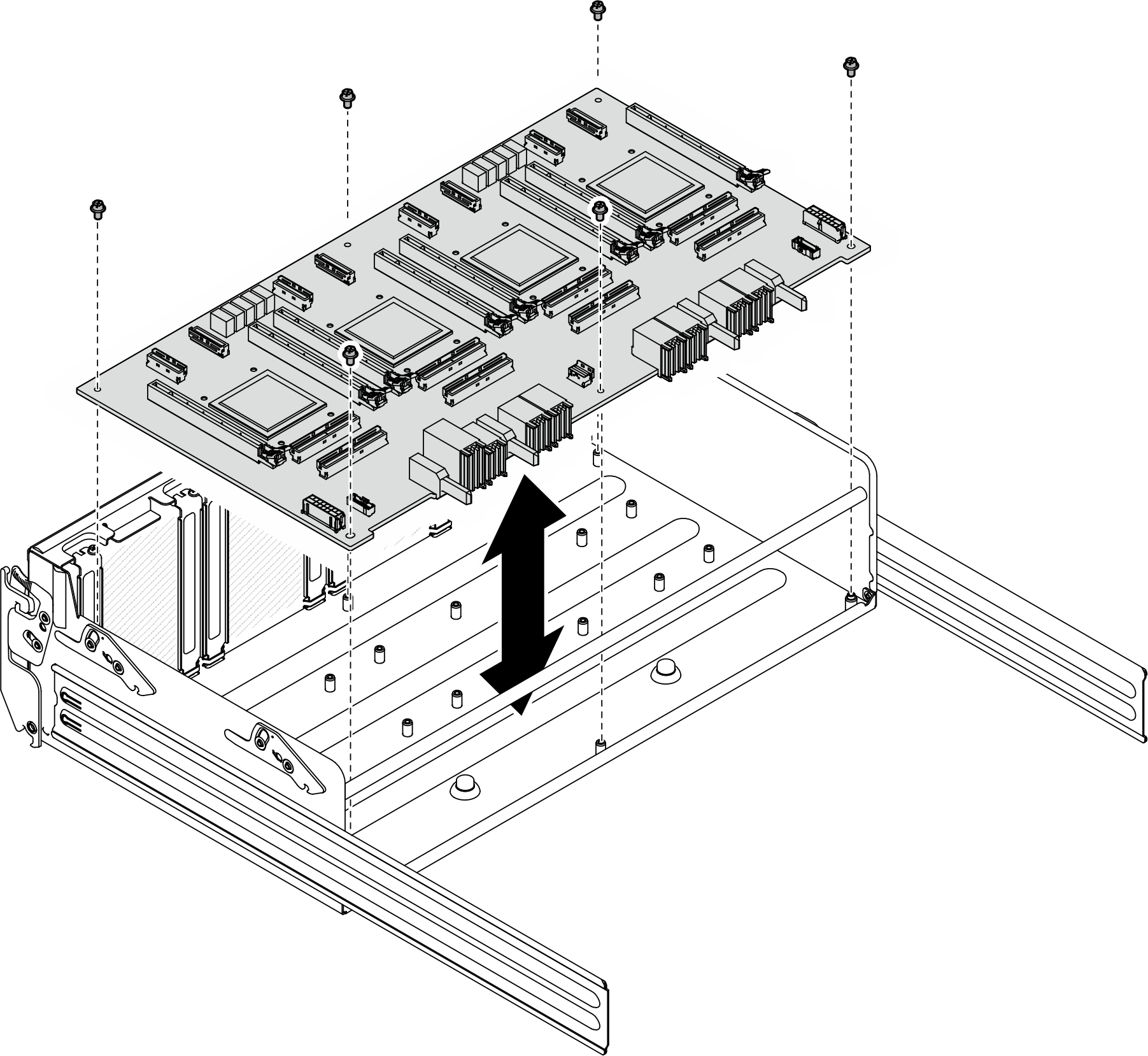

   圖 1. 卸下 PCIe 交換器板
