Instalar a bateria CMOS (CR2032)

Siga as instruções nesta seção para instalar a bateria CMOS (CR2032).

Sobre esta tarefa

S004

CUIDADO

Ao substituir a bateria de lítio, utilize apenas uma bateria Lenovo com número de peça especificado ou um tipo de bateria equivalente recomendado pelo fabricante. Se o seu sistema possui um módulo com uma bateria de lítio, substitua-o apenas por um módulo do mesmo tipo e do mesmo fabricante. A bateria contém lítio e pode explodir se não for utilizada, manuseada ou descartada da forma correta.

Não:

Jogue nem insira na água
Exponha a temperaturas superiores a 100 °C (212 °F)
Conserte nem desmonte

Descarte a bateria conforme requerido pelas ordens ou regulamentações locais.

S005

CUIDADO

A bateria é do tipo íon de lítio. Para evitar uma possível explosão, não queime a bateria. Substitua-a somente por uma parte aprovada. Recicle ou descarte a bateria conforme as instruções dos regulamentos locais.

Atenção

Leia Diretrizes de instalação e Lista de verificação de inspeção de segurança para garantir que esteja trabalhando de forma segura.
Duas pessoas e um dispositivo de elevação no local que podem suportar até 400 lb (181 kg) são necessários para executar esse procedimento. Se você ainda não tiver um dispositivo de içamento disponível, a Lenovo oferece o Genie Lift GL-8 material lift que pode ser adquirido em Data Center Solution Configurator. Inclua o freio e a plataforma de carga ao pedir o Genie Lift GL-8 material lift.

Importante

As notas a seguir descrevem as informações que devem ser consideradas quando você está substituindo a bateria CMOS no servidor:

Você deve substituir a bateria do CMOS por uma bateria do CMOS de lítio do mesmo tipo do mesmo fabricante.
Depois de substituir a bateria CMOS, você deverá reconfigurar o servidor e redefinir a data e hora do sistema.

Procedimento

Siga todas as instruções especiais de manipulação e instalação fornecidas com a bateria CMOS.
Localize o soquete da bateria na placa-mãe.
Figura 1. Local da bateria do CMOS

1 Local da bateria do CMOS
Encoste a embalagem antiestática que contém a nova peça em qualquer superfície não pintada na parte externa do servidor; em seguida, retire a nova peça da embalagem e coloque-a em uma superfície antiestática.
Instale a bateria do CMOS.

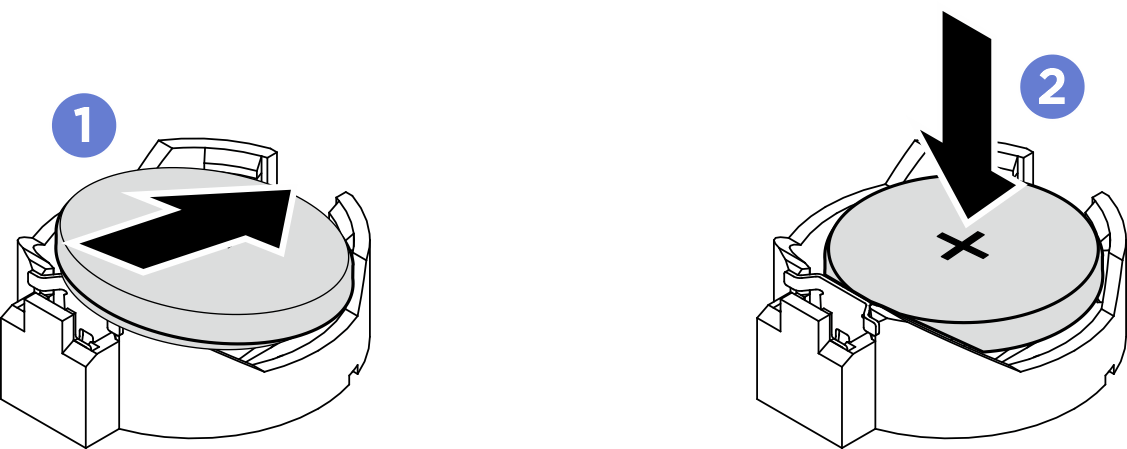

1. Incline a bateria do CMOS e insira-a na extremidade positiva do soquete e verifique se a bateria do CMOS está encaixada no clipe de metal.
2. Pressione a bateria do CMOS para baixo até se encaixar no soquete.
  Figura 2. Instalação da bateria CMOS

Depois de concluir

Reinstale o suporte do sistema. Consulte Instalar o suporte do sistema.
Conclua a substituição de peças. Consulte Concluir a substituição de peças.
Reconfigure o servidor e redefina a data e a hora.
