CMOS-Batterie installieren (CR2032)

Führen Sie die Anweisungen in diesem Abschnitt aus, um die CMOS-Batterie (CR2032) einzusetzen.

Zu dieser Aufgabe

S004
Attention
VORSICHT

Eine verbrauchte Lithiumbatterie nur gegen eine Lenovo Batterie mit der angegebenen Teilenummer oder eine gleichwertige, vom Hersteller empfohlene Batterie austauschen. Enthält das System ein Modul mit einer Lithiumbatterie, dieses nur durch ein Modul desselben Typs und von demselben Hersteller ersetzen. Die Batterie enthält Lithium und kann bei unsachgemäßer Verwendung, Handhabung oder Entsorgung explodieren.

Die Batterie nicht:
  • Mit Wasser in Berührung bringen.
  • Auf mehr als 100 °C (212 °F) erhitzen.
  • Reparieren oder zerlegen.

Bei der Entsorgung von Batterien die örtlichen Richtlinien für Sondermüll sowie die allgemeinen Sicherheitsbestimmungen beachten.

S005
Attention
VORSICHT
Die Batterie ist eine Lithium-Ionen-Batterie. Die Batterie nicht verbrennen. Nur durch das zugelassene Teil ersetzen. Batterie nach Gebrauch der Wiederverwertung zuführen oder als Sondermüll entsorgen.
Achtung
  • Lesen Sie Installationsrichtlinien und Sicherheitsprüfungscheckliste, um sicherzustellen, dass Sie sicher arbeiten.
  • Für dieses Verfahren sind zwei Personen und eine Hebevorrichtung vor Ort erforderlich, die bis zu 181 kg (400 lb) unterstützt. Wenn Ihnen noch keine Hebevorrichtung zur Verfügung steht, bietet Lenovo den Genie Lift GL-8 material lift an, der mit dem Data Center Solution Configurator Zusätzlich zum Genie Lift GL-8 material lift sollten Sie unbedingt auch die fußbetätigte Haltebremse und die Ladeplattform bestellen.
Wichtig
Den folgenden Informationen können Sie entnehmen, was Sie beim Ersetzen der CMOS-Batterie im Server beachten müssen.
  • Sie müssen die CMOS-Batterie durch eine CMOS-Lithiumbatterie desselben Typs und von demselben Hersteller ersetzen.
  • Nachdem Sie die CMOS-Batterie ersetzt haben, müssen Sie den Server erneut konfigurieren und Datum und Uhrzeit des Systems neu einstellen.

Vorgehensweise

  1. Befolgen Sie ggf. spezielle Anweisungen zu Handhabung und Installation, die Sie mit der CMOS-Batterie erhalten haben.
  2. Suchen Sie die Batteriebuchse auf der Systemplatine.

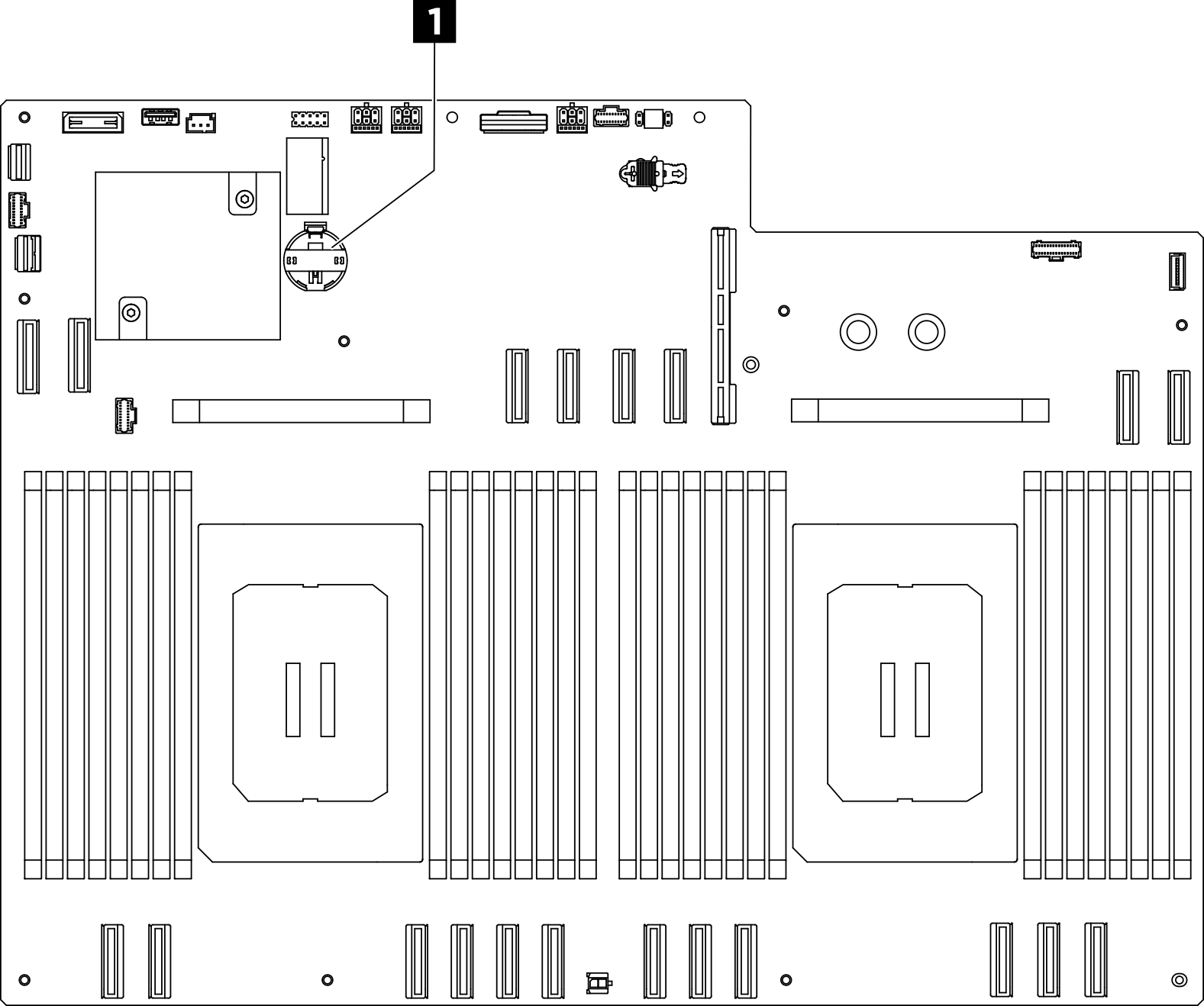

    Abbildung 1. Position der CMOS-Batterie
    CMOS battery location
    1 Position der CMOS-Batterie
  3. Berühren Sie mit der antistatischen Schutzhülle, in der das neue Teil enthalten ist, eine unlackierte Metalloberfläche an der Außenseite des Servers. Entfernen Sie das neue Teil anschließend aus der Schutzhülle und legen Sie es auf einer antistatischen Fläche ab.
  4. Setzen Sie die CMOS-Batterie ein.
    1. Neigen Sie die CMOS-Batterie und setzen Sie sie am Pluspol in den Sockel ein. Stellen Sie sicher, dass die CMOS-Batterie nah an der Metallhalteklammer sitzt.
    2. Drücken Sie die CMOS-Batterie nach unten, bis sie hörbar im Sockel einrastet.

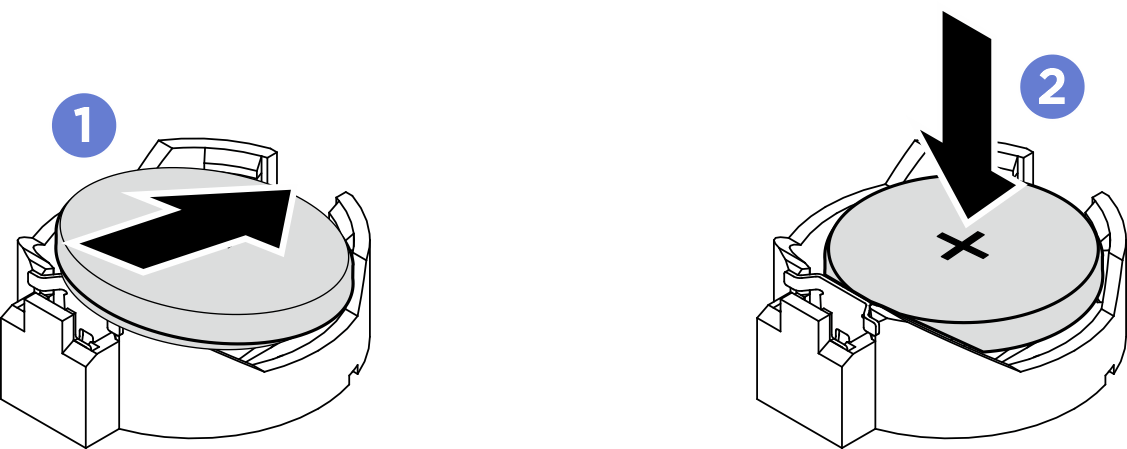

      Abbildung 2. Installieren der CMOS-Batterie
      CMOS battery installation

Nach dieser Aufgabe

  1. Installieren Sie das System-Shuttle erneut. Siehe Systemshuttle installieren.
  2. Schließen Sie den Austausch der Komponenten ab. Informationen dazu finden Sie im Abschnitt Austausch von Komponenten abschließen.
  3. Konfigurieren Sie den Server erneut und stellen Sie Datum und Uhrzeit des Systems neu ein.
