Installazione della batteria CMOS (CR2032)

Seguire le istruzioni riportate in questa sezione per installare la batteria CMOS (CR2032).

Informazioni su questa attività

S004
Attention
Avvertenza

Nel sostituire la batteria al litio, utilizzare solo una batteria con il numero di parte specificato da Lenovo o una batteria di tipo equivalente consigliata dal produttore. Se nel sistema è presente un modulo che contiene una batteria al litio, sostituirlo solo con lo stesso tipo di modulo fabbricato dallo stesso produttore. La batteria contiene litio e può esplodere se non viene utilizzata, manipolata e smaltita in modo corretto.

Non:
  • Gettare o immergere in acqua
  • Riscaldare a una temperatura superiore ai 100 °C (212 °F)
  • Riparare o smontare

Smaltire la batteria come previsto dalle ordinanze o dai regolamenti locali.

S005
Attention
Avvertenza
La batteria è agli ioni di litio. Per evitare una possibile esplosione, non bruciare la batteria. Sostituirla solo con una parte approvata. Riciclare o smaltire la batteria nel rispetto delle norme locali.
Attenzione
  • Leggere Linee guida per l'installazione ed Elenco di controllo per la sicurezza per assicurarsi di operare in sicurezza.
  • Per eseguire questa procedura sono necessarie due persone e un dispositivo di sollevamento in grado di supportare fino a 400 libbre (181 kg). Se non si dispone già di un dispositivo di sollevamento, Lenovo offre la Genie Lift GL-8 material lift che può essere acquistata in Data Center Solution Configurator. Assicurarsi di includere il freno a pedale e la piattaforma di carico al momento dell'ordine Genie Lift GL-8 material lift.
Importante
Le note riportate di seguito contengono informazioni da tenere presente quando si sostituisce la batteria CMOS del server:
  • È necessario sostituire la batteria CMOS con un'altra batteria CMOS al litio delle stesso tipo e produttore.
  • Una volta sostituita la batteria CMOS, è necessario riconfigurare il server e reimpostare la data e l'ora del sistema.

Procedura

  1. Seguire le istruzioni speciali di gestione e installazione fornite con la batteria CMOS.
  2. Individuare il socket della batteria sulla scheda di sistema.

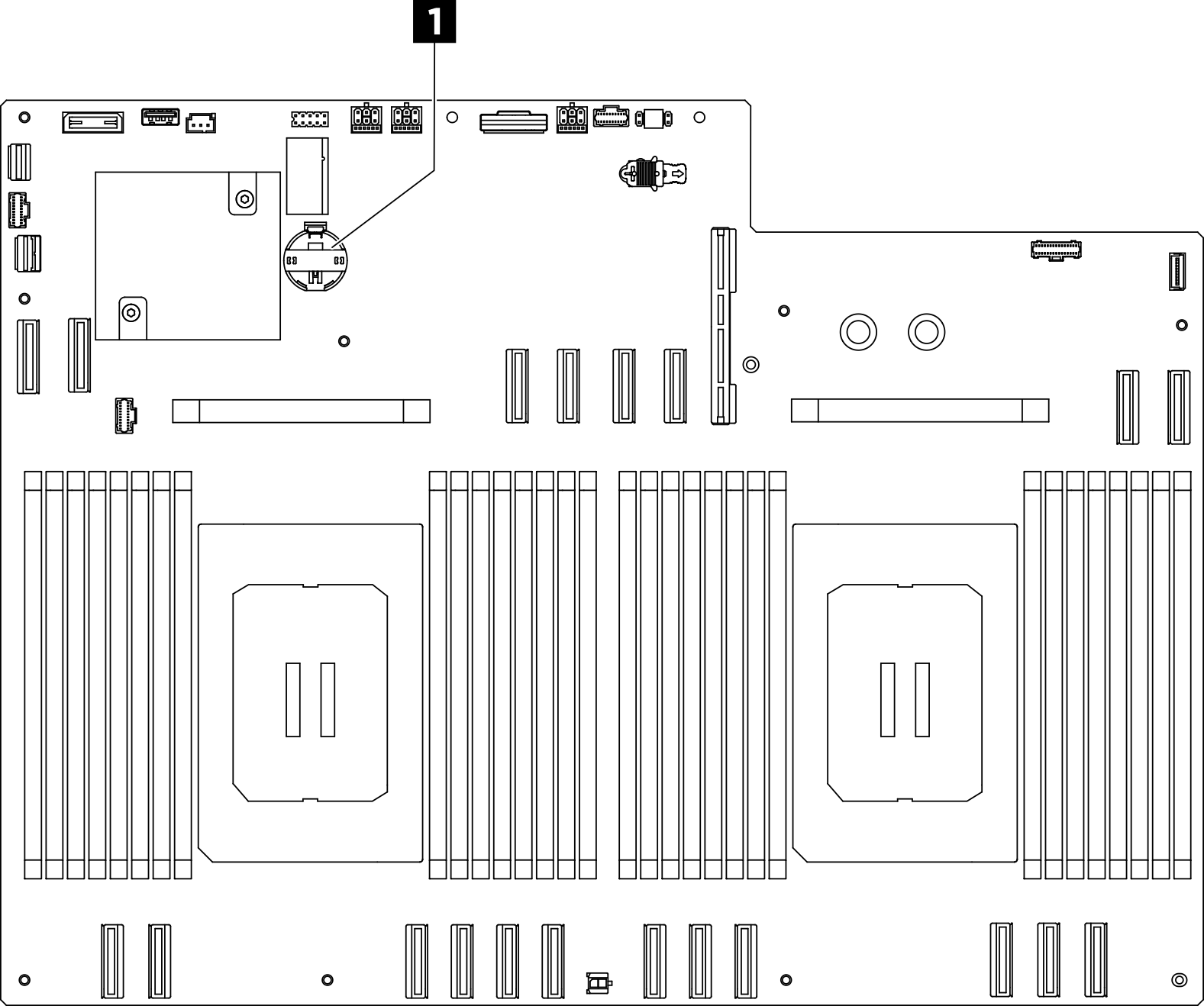

    Figura 1. Posizione della batteria CMOS
    CMOS battery location
    1 Posizione della batteria CMOS
  3. Mettere a contatto l'involucro antistatico contenente il nuovo componente con qualsiasi superficie non verniciata sulla parte esterna del server, quindi rimuovere il nuovo componente dall'involucro e posizionarlo su una superficie antistatica.
  4. Installare la batteria CMOS.
    1. Inclinare la batteria CMOS e inserirla all'estremità positiva del socket, quindi assicurarsi che sia bloccata dal fermo di metallo.
    2. Premere la batteria CMOS verso il basso finché non scatta in posizione all'interno del socket.

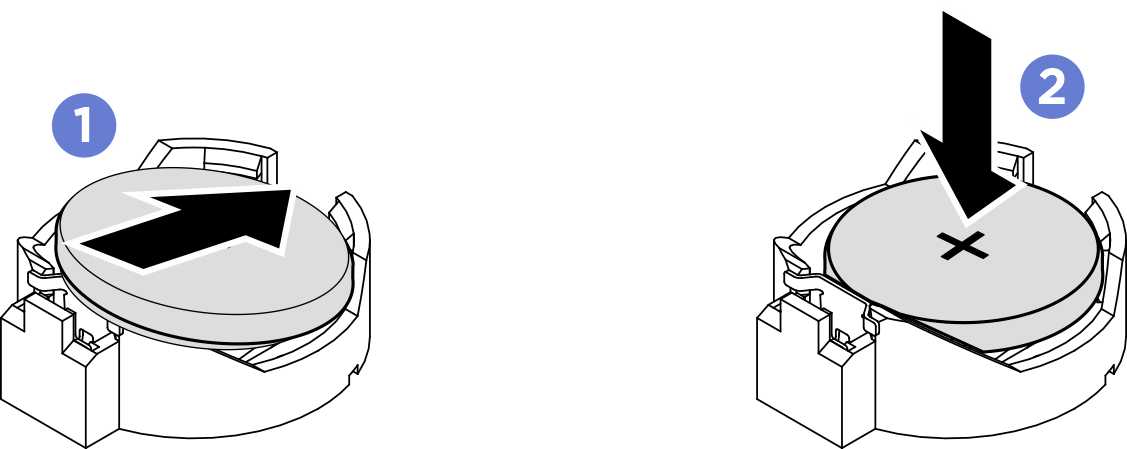

      Figura 2. Installazione della batteria CMOS
      CMOS battery installation

Dopo aver terminato

  1. Reinstallare lo shuttle di sistema. Vedere Installazione dello shuttle di sistema.
  2. Completare le operazioni di sostituzione dei componenti. Vedere Completamento delle operazioni di sostituzione dei componenti.
  3. Riconfigurare il server e reimpostare la data e l'ora del sistema.
