Installation de la pile CMOS (CR2032)

Suivez les instructions de cette section pour installer la pile CMOS (CR2032).

À propos de cette tâche

S004
Attention
ATTENTION

Lors du remplacement de la pile au lithium, remplacez-la uniquement par une pile Lenovo de la référence spécifiée ou d'un type équivalent recommandé par le fabricant. Si votre système est doté d'un module contenant une batterie au lithium, remplacez-le uniquement par un module identique, produit par le même fabricant. La batterie contient du lithium et peut exploser en cas de mauvaise utilisation, de mauvaise manipulation ou de mise au rebut inappropriée.

Ne pas :
  • La jeter à l'eau
  • L'exposer à une température supérieure à 100 °C (212 °F)
  • La réparer ou la démonter

Ne mettez pas la pile à la poubelle. Pour la mise au rebut, reportez-vous à la réglementation en vigueur.

S005
Attention
ATTENTION
Cette pile est une pile au lithium-ion. Pour éviter tout risque d'explosion, ne la faites pas brûler. Ne la remplacez que par une pile agréée. Pour le recyclage ou la mise au rebut, reportez-vous à la réglementation en vigueur.
Avertissement
  • Lisez Conseils d’installation et Liste de contrôle d’inspection de sécurité pour vous assurer que vous travaillez en toute sécurité.
  • Deux personnes et un dispositif de levage sur site pouvant soulever jusqu’à 181 kg (400 lb) sont nécessaires pour mener à bien cette procédure. Si vous ne disposez pas de dispositif de levage, Lenovo vous propose le Genie Lift GL-8 material lift, qui peut être acheté à l’adresse suivante : Data Center Solution Configurator. Assurez-vous d’inclure la pédale de frein et la plateforme de chargement lorsque vous commandez le Genie Lift GL-8 material lift.
Important
Les paragraphes suivants fournissent des informations que vous devez prendre en compte avant de remplacer la pile CMOS dans le serveur :
  • Vous devez remplacer la pile CMOS par une pile CMOS au lithium du même type et du même fabricant.
  • Après avoir remplacé la pile CMOS, vous devez reconfigurer le serveur et réinitialiser la date et l’heure du système.

Procédure

  1. Suivez les instructions de manipulation et d'installation spécifiques fournies avec la pile CMOS.
  2. Repérez le connecteur de la pile sur la carte mère.
    Figure 1. Emplacement de la pile CMOS
    CMOS battery location
    1 Emplacement de la pile CMOS
  3. Mettez l’emballage antistatique contenant le nouveau composant contre une zone non peinte externe du serveur, puis déballez et posez le composant sur une surface de protection électrostatique.
  4. Installez la pile CMOS.
    1. Inclinez la pile CMOS et insérez-la dans l’extrémité positive du connecteur, puis assurez-vous que la pile CMOS est bien positionnée contre le clip en métal.
    2. Appuyez sur la pile CMOS pour l’enfoncer dans le connecteur jusqu’à ce que le taquet de verrouillage s’enclenche.

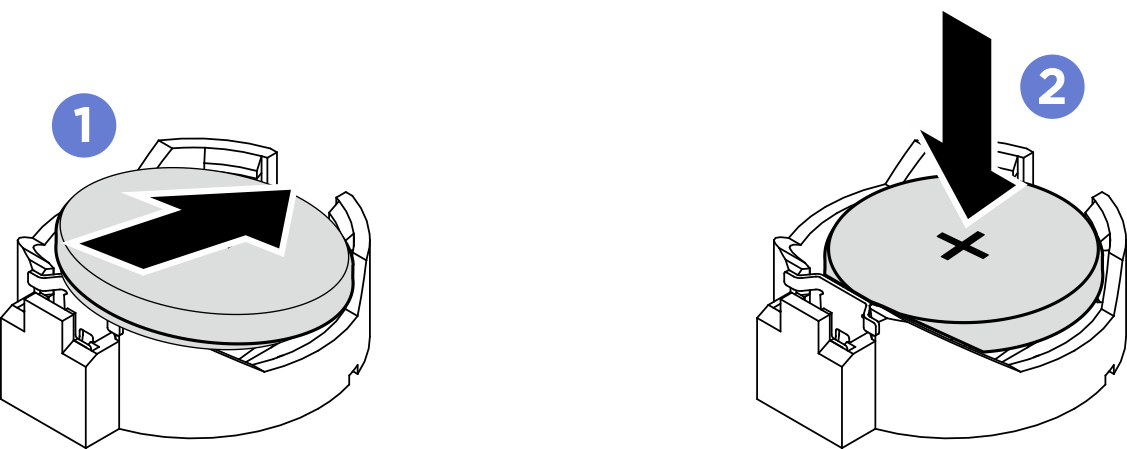

      Figure 2. Installation de la pile CMOS
      CMOS battery installation

Après avoir terminé

  1. Réinstallez la navette système. Voir Installation de la navette système.
  2. Terminez de remplacer les composants. Voir Fin du remplacement des composants.
  3. Reconfigurez le serveur et réinitialisez la date et l'heure système.
