Instalación de la batería CMOS (CR2032)

Siga las instrucciones que aparecen en esta sección para instalar la batería CMOS (CR2032).

Acerca de esta tarea

S004
Attention
PRECAUCIÓN

Cuando sustituya la batería de litio, utilice solo el número de pieza especificado de Lenovo o un tipo de batería equivalente recomendado por el fabricante. Si el sistema tiene un módulo que contiene una batería de litio, sustitúyalo por el mismo tipo de módulo creado por el mismo fabricante. La batería contiene litio y puede explotar si no se utiliza, manipula o desecha adecuadamente.

No realice ninguna de las acciones siguientes:
  • Tirarla ni sumergirla en agua
  • Calentarla a más de 100 °C (212 °F)
  • Repararla o desmontarla

Deseche la batería conforme a las disposiciones o regulaciones locales.

S005
Attention
PRECAUCIÓN
La batería es una batería de iones de litio. Para evitar una posible explosión, no queme la batería. Sustitúyala solo por una pieza aprobada. Recicle o deseche la batería según indiquen las regulaciones locales.
Atención
  • Lea Directrices de instalación y Lista de comprobación de inspección de seguridad para asegurarse de que trabaja con seguridad.
  • Para realizar este procedimiento se requieren dos personas y un dispositivo de elevación en el sitio que soporte hasta 400 lb (181 kg). Si todavía no tiene un dispositivo de elevación disponible, Lenovo ofrece el Genie Lift GL-8 material lift que se puede comprar en Data Center Solution Configurator. Asegúrese de incluir el freno de liberación con el pie y la plataforma de carga al pedir el Genie Lift GL-8 material lift.
Importante
En las notas siguientes se describe la información que debe tener en cuenta al sustituir la batería CMOS en el servidor:
  • Debe sustituir la batería CMOS con una batería CMOS de litio del mismo tipo y del mismo fabricante.
  • Después de sustituir la batería CMOS, debe volver a configurar el servidor y restablecer la fecha y hora del sistema.

Procedimiento

  1. Siga las instrucciones de manejo e instalación especiales que se proporcionan con la batería CMOS.
  2. Ubique el zócalo de la batería en la placa del sistema.
    Figura 1. Ubicación de batería CMOS
    CMOS battery location
    1 Ubicación de batería CMOS
  3. Ponga en contacto el envase antiestático que contiene la pieza nueva con cualquier superficie no pintada de la parte exterior del servidor; luego, saque la pieza nueva del envase y colóquela sobre una superficie antiestática.
  4. Instale la batería CMOS.
    1. Incline la batería CMOS, insértela en el polo positivo del zócalo y asegúrese de que se ajuste bien al clip de metal.
    2. Presione la batería CMOS hacia abajo hasta que encaje en el zócalo.

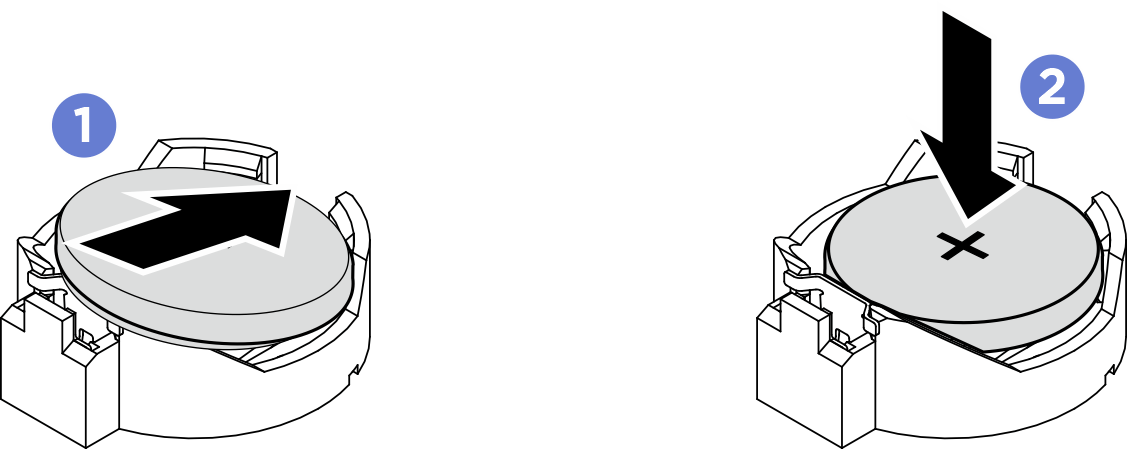

      Figura 2. Instalación de la batería CMOS
      CMOS battery installation

Después de finalizar

  1. Vuelva a instalar la lanzadera del sistema. Consulte Instalación de la lanzadera del sistema.
  2. Complete la sustitución de piezas. Consulte Completar la sustitución de piezas.
  3. Vuelva a configurar el servidor y restablecer la fecha y hora del sistema.
