Remover uma unidade M.2

Siga as instruções nesta seção para remover uma unidade M.2. O procedimento deve ser executado por um técnico treinado.

Sobre esta tarefa

Atenção
  • Leia Diretrizes de instalação e Lista de verificação de inspeção de segurança para garantir que esteja trabalhando de forma segura.
  • Desligue o servidor e os dispositivos periféricos e desconecte os cabos de alimentação e todos os cabos externos. Consulte Desligar o servidor.
  • Duas pessoas e um dispositivo de elevação no local que podem suportar até 400 lb (181 kg) são necessários para executar esse procedimento. Se você ainda não tiver um dispositivo de içamento disponível, a Lenovo oferece o Genie Lift GL-8 material lift que pode ser adquirido em Data Center Solution Configurator. Inclua o freio e a plataforma de carga ao pedir o Genie Lift GL-8 material lift.
  • Se precisar remover uma ou mais unidades de estado sólido NVMe, é recomendável desabilitá-las com antecedência por meio do sistema operacional.
  • Antes de remover ou fazer mudanças nas unidades, nos controladores de unidades (incluindo controladores integrados na placa-mãe), nos backplanes da unidade ou nos cabos de unidades, faça backup de todos os dados importantes armazenados nessas unidades.
  • Antes de remover algum componente de uma matriz RAID (unidade, placa RAID, etc.), faça backup de todas as informações de configuração do RAID.

Procedimento

  1. Puxe o suporte do sistema para fora do chassi e coloque-o na plataforma de elevação. Consulte Remover o suporte do sistema.
  2. Localize os slots da unidade M.2 na placa-mãe.

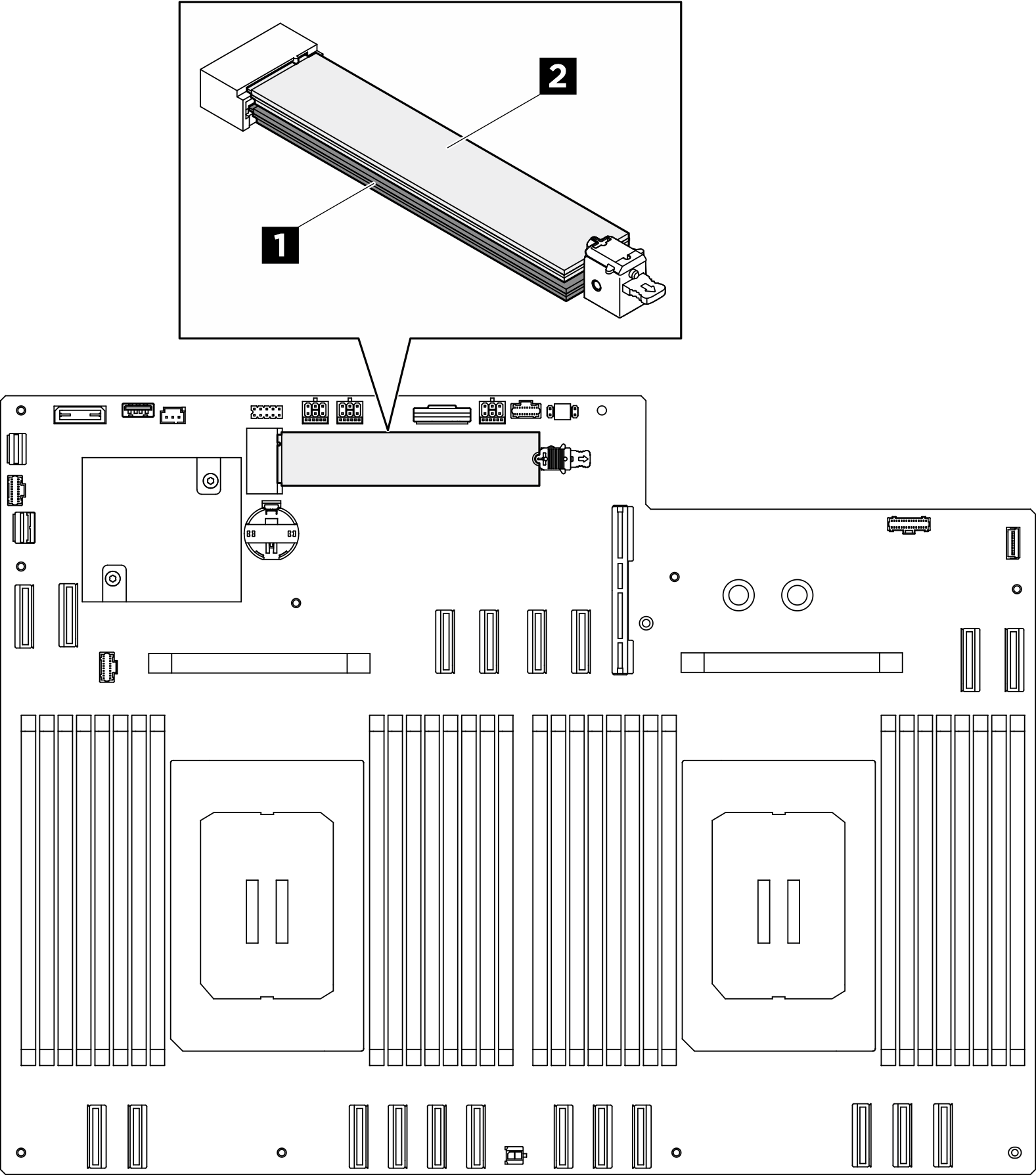

    Figura 1. Slot da unidade M.2
    M.2 drive slots
    1 Slot 12 Slot 2
  3. Remova a unidade M.2 superior.
    1. Deslize o retentor superior para trás conforme ilustrado para desencaixar a unidade M.2.
    2. A unidade M.2 se erguerá levemente da placa-mãe.
    3. Segure a borda da unidade M.2 para puxá-la para fora do slot da unidade M.2 em um ângulo de aproximadamente 15 graus.

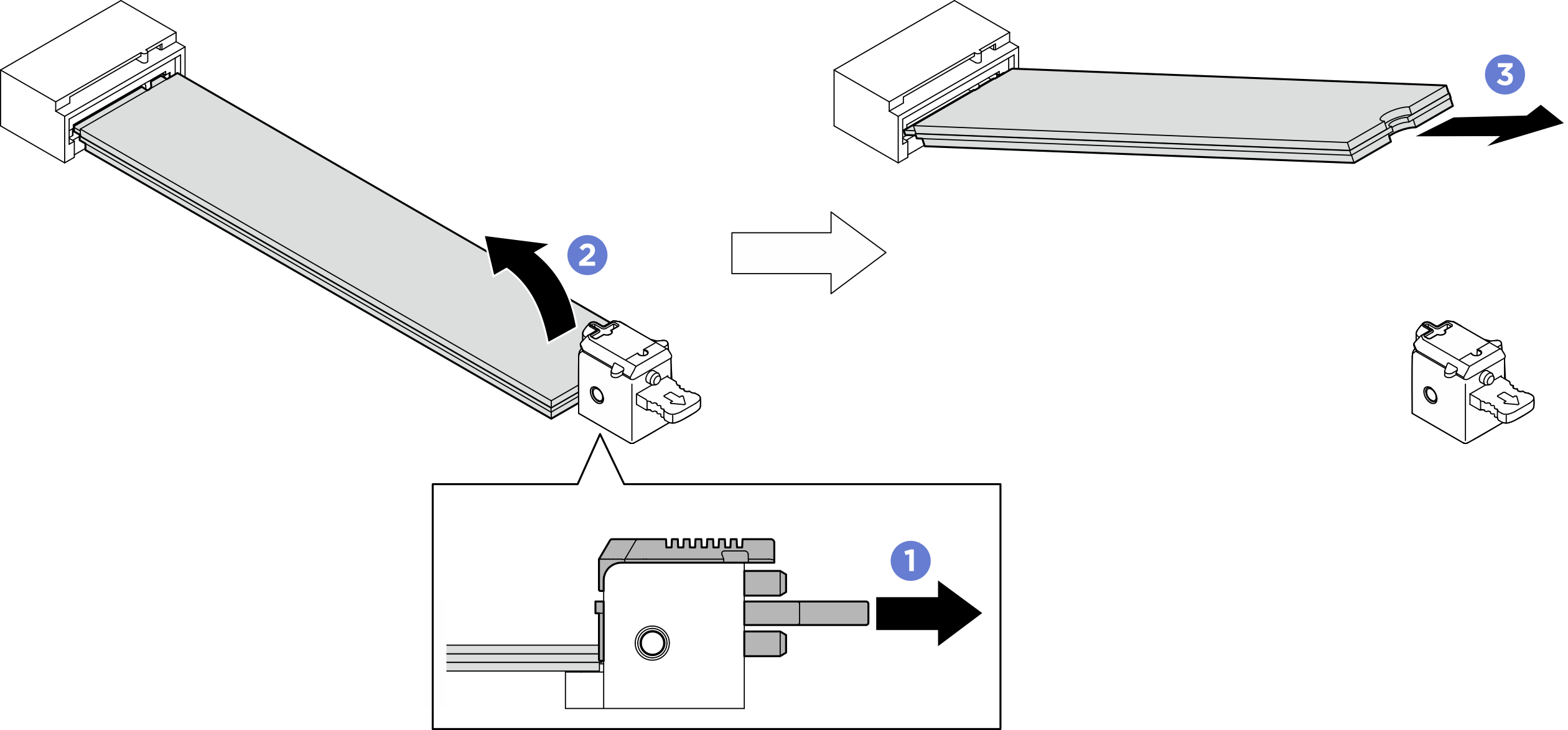

      Figura 2. Removendo a unidade M.2 superior
      Removing upper M.2 drive
  4. Remova a unidade M.2 inferior.
    1. Puxe o retentor inferior conforme ilustrado para desencaixar a unidade M.2.
    2. A unidade M.2 se erguerá levemente da placa-mãe.
    3. Segure a borda da unidade M.2 para puxá-la para fora do slot da unidade M.2 em um ângulo de aproximadamente 15 graus.
      Figura 3. Removendo a unidade M.2 inferior
      Removing lower M.2 drive

Depois de concluir

Se você receber instruções para retornar o componente ou o dispositivo opcional, siga todas as instruções do pacote e use os materiais do pacote para remessa que foram fornecidos.
