Extracción de una unidad M.2
Siga las instrucciones que aparecen en esta sección para quitar una unidad M.2. El procedimiento debe ser realizado por un técnico capacitado.
Acerca de esta tarea
Atención
- Lea Directrices de instalación y Lista de comprobación de inspección de seguridad para asegurarse de que trabaja con seguridad.
- Apague el servidor y los dispositivos periféricos y desconecte los cables de alimentación y todos los cables externos. Consulte Apagado del servidor.
- Para realizar este procedimiento se requieren dos personas y un dispositivo de elevación en el sitio que soporte hasta 400 lb (181 kg). Si todavía no tiene un dispositivo de elevación disponible, Lenovo ofrece el Genie Lift GL-8 material lift que se puede comprar en Data Center Solution Configurator. Asegúrese de incluir el freno de liberación con el pie y la plataforma de carga al pedir el Genie Lift GL-8 material lift.
- Si hay una o más unidades de estado sólido NVMe que se van a quitar, se recomienda deshabilitarlas previamente a través del sistema operativo.
- Antes de quitar o hacer cambios a las unidades de disco, los controladores de las unidades de disco (incluidos los controladores que están integrados en la placa del sistema), las placas posteriores de la unidad de disco o los cables de la unidad de disco, realice una copia de seguridad de todos los datos importantes que se encuentran almacenados en las unidades.
- Antes de quitar cualquier componente de una matriz RAID (unidad, tarjeta RAID, etc.), cree una copia de seguridad de toda la información de configuración de RAID.
Procedimiento
- Ubique las ranuras de la unidad M.2 en la placa del sistema.Figura 1. Ranuras de unidad M.2

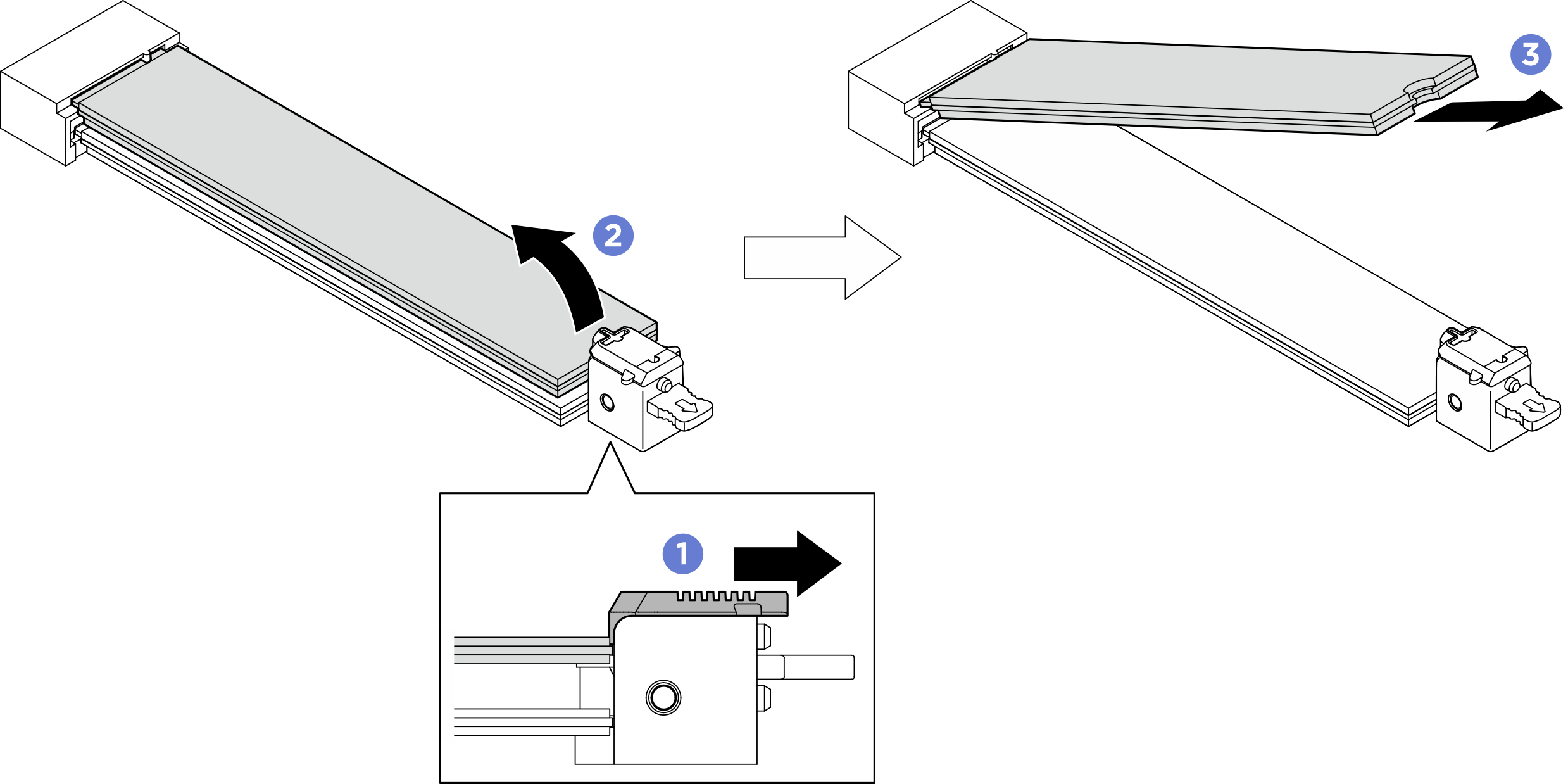

1 Ranura 1 2 Ranura 2 - Extraiga la unidad M.2 superior.
Deslice el elemento de sujeción superior hacia atrás, tal como se muestra, para desenganchar la unidad M.2.
La unidad M.2 se levantará ligeramente de la placa del sistema.
Sujete el extremo de la unidad M.2 para extraerla de la ranura de la unidad M.2 en un ángulo de aproximadamente 15 grados.Figura 2. Extracción de la unidad M.2 superior

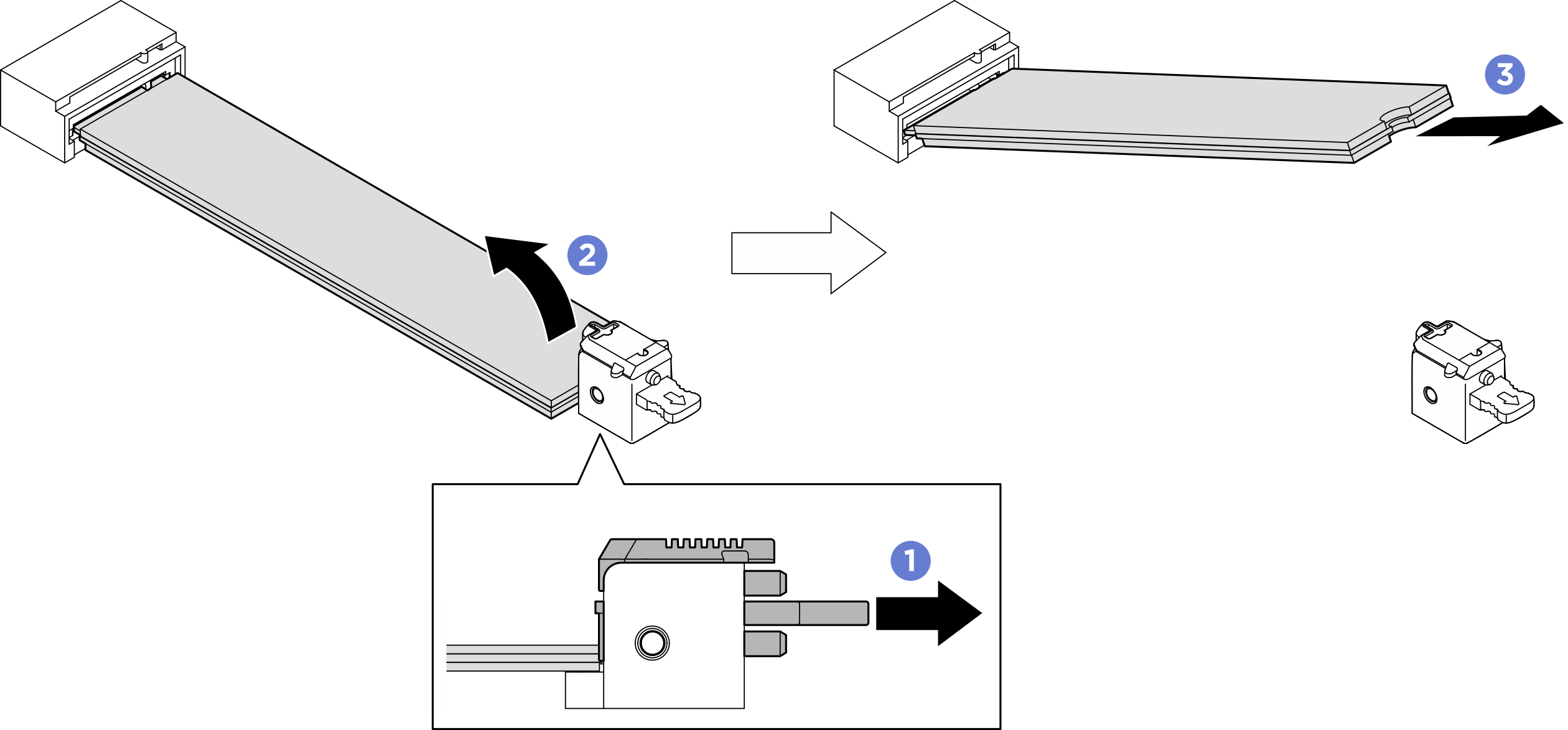

- Quite la unidad M.2 inferior.
- Tire del elemento de sujeción, tal como se muestra, para desenganchar la unidad M.2.
- La unidad M.2 se levantará ligeramente de la placa del sistema.
- Sujete el extremo de la unidad M.2 para extraerla de la ranura de la unidad M.2 en un ángulo de aproximadamente 15 grados.Figura 3. Extracción de la unidad M.2 inferior
Después de finalizar
Si se le indica que devuelva el componente o dispositivo opcional, siga todas las instrucciones del embalaje y utilice los materiales de embalaje para el envío que se le suministraron.
