Instalación de una unidad M.2

Siga las instrucciones que aparecen en esta sección para instalar una unidad M.2. El procedimiento debe ser realizado por un técnico capacitado.

Acerca de esta tarea

Atención
  • Lea Directrices de instalación y Lista de comprobación de inspección de seguridad para asegurarse de que trabaja con seguridad.
  • Ponga en contacto la bolsa antiestática que contiene el componente con cualquier superficie metálica no pintada del servidor y, a continuación, quite el componente de la bolsa y colóquelo en una superficie antiestática.
  • Para realizar este procedimiento se requieren dos personas y un dispositivo de elevación en el sitio que soporte hasta 400 lb (181 kg). Si todavía no tiene un dispositivo de elevación disponible, Lenovo ofrece el Genie Lift GL-8 material lift que se puede comprar en Data Center Solution Configurator. Asegúrese de incluir el freno de liberación con el pie y la plataforma de carga al pedir el Genie Lift GL-8 material lift.
Descarga de firmware y controlador: es posible que deba actualizar el firmware o el controlador después de sustituir un componente.

Procedimiento

  1. Ubique las ranuras de la unidad M.2 en la placa del sistema.
    Figura 1. Ranuras de unidad M.2
    M.2 drive slots
    1 Ranura 12 Ranura 2
  2. Instalación de la unidad M.2 inferior.
    1. Tire y sujete el elemento de sujeción inferior como se muestra.
    2. Inserte la unidad M.2 en la ranura M.2 inferior, en un ángulo de aproximadamente 15 grados.
    3. Gire el otro extremo de la unidad M.2 hacia abajo y deslice el elemento de sujeción hacia la unidad M.2 para fijarla en su lugar.

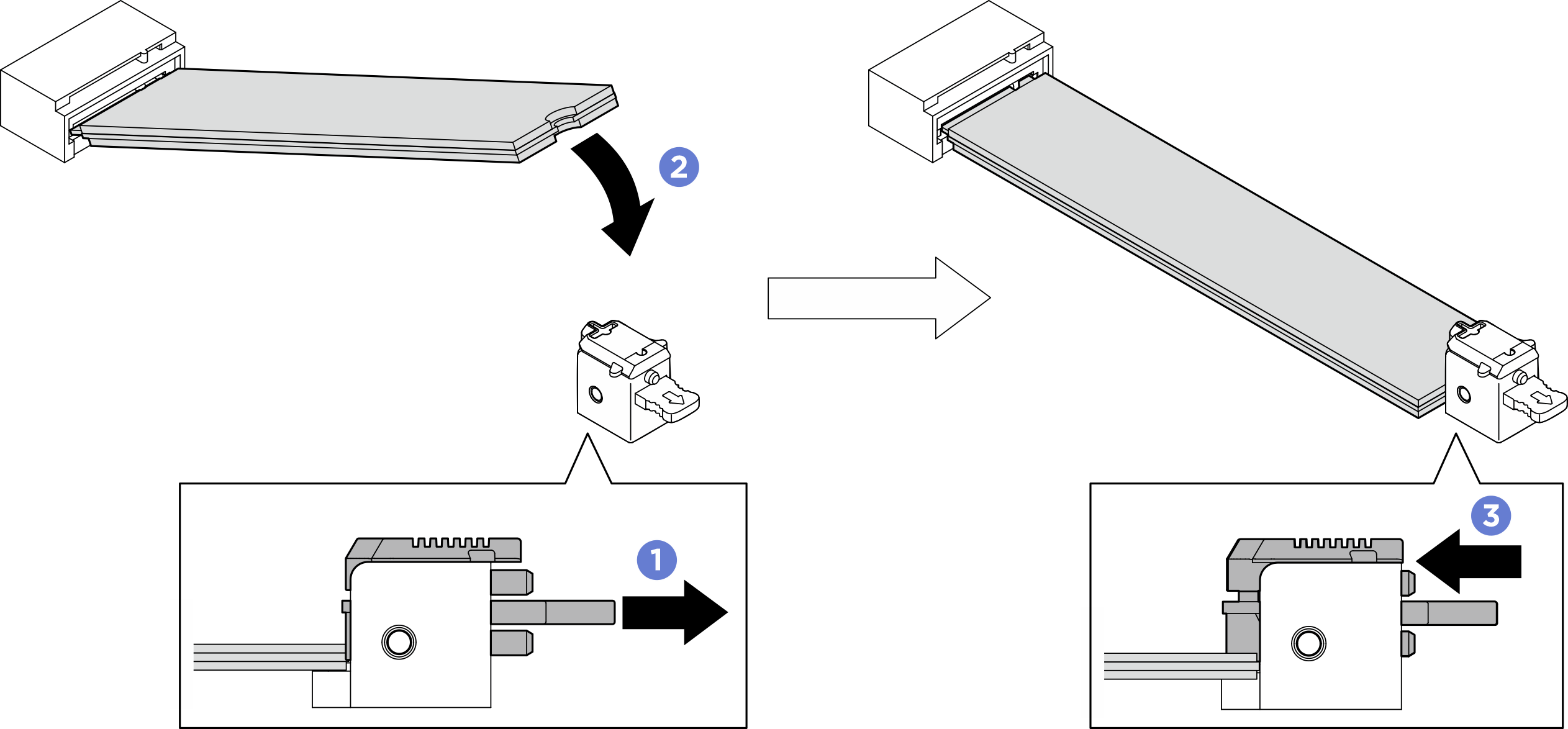

      Figura 2. Instalación de la unidad M.2 inferior
      Installing lower M.2 drive
  3. Instale la unidad M.2 superior.
    1. Inserte la unidad M.2 en la ranura M.2 superior, en un ángulo de aproximadamente 15 grados.
    2. Gire el otro extremo de la unidad M.2 hacia abajo hasta que se fije correctamente en su posición con el elemento de sujeción.
    3. El elemento de sujeción superior se bloqueará automáticamente en su posición, fijando la unidad M.2 en su lugar.

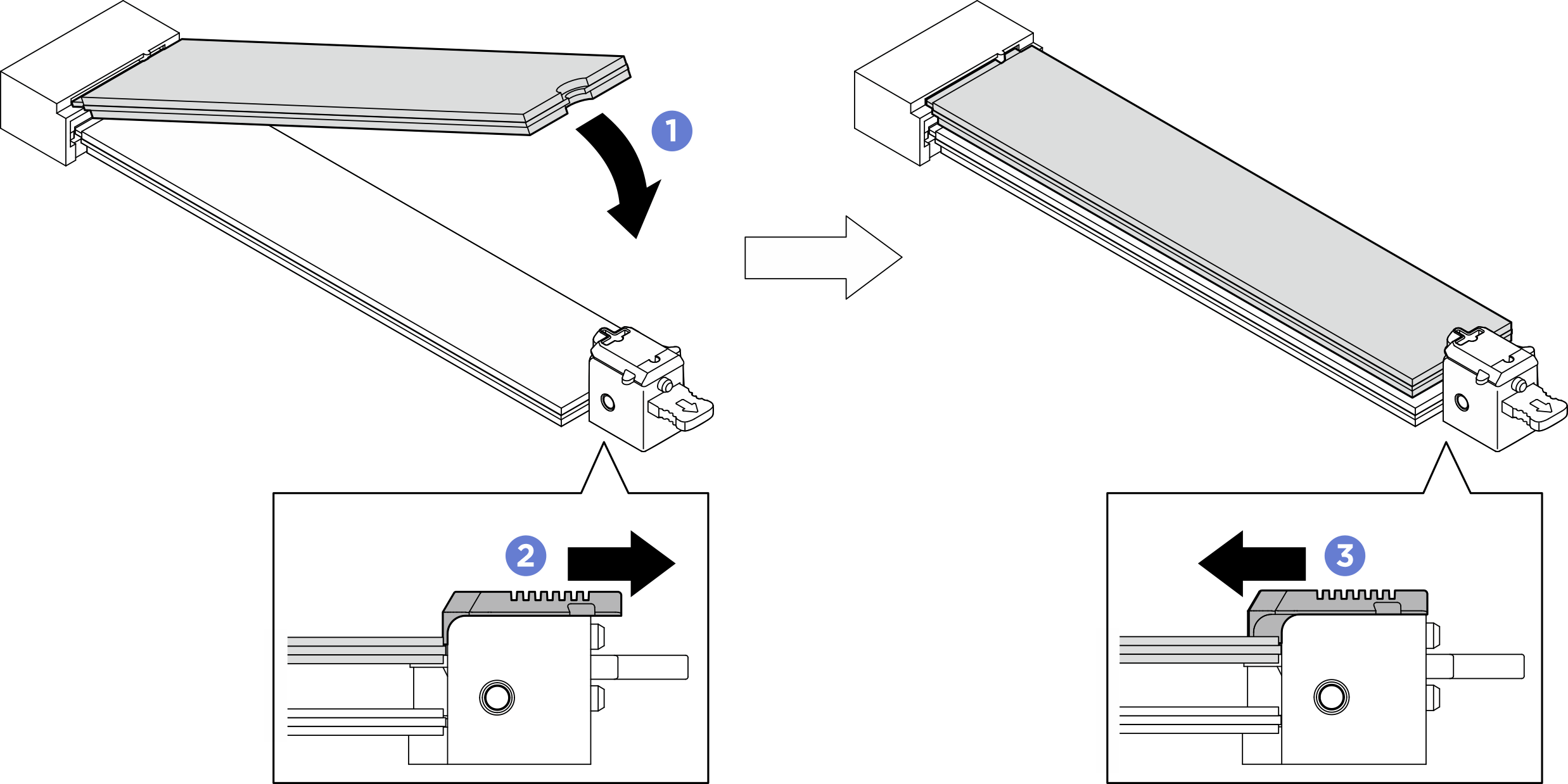

      Figura 3. Instalación de la unidad M.2 superior
      Installing upper M.2 drive

Después de finalizar

  1. Vuelva a instalar la lanzadera del sistema. Consulte Instalación de la lanzadera del sistema.
  2. Complete la sustitución de piezas. Consulte Completar la sustitución de piezas.
