安裝 M.2 硬碟

請依照本節中的指示安裝 M.2 硬碟。此程序必須由經過培訓的維修技術人員執行。

關於此作業

小心
  • 閱讀安裝準則和安全檢驗核對清單，確保工作時安全無虞。
  • 將裝有元件的防靜電保護袋與伺服器上任何未上漆的金屬表面接觸；然後，從保護袋中取出元件，將它放在防靜電表面上。
  • 執行此程序時，現場需要兩個人和一台最大可承重 400 磅（181 公斤）的起重設備。如果您還沒有可用的起重設備，Lenovo 提供了 Genie Lift GL-8 material lift，可在 Data Center Solution Configurator。訂購 Genie Lift GL-8 material lift 時，請確保包含腳踏釋放煞車和負荷平台。
韌體和驅動程式下載：更換元件後，您可能需要更新韌體或驅動程式。

程序

  1. 找出主機板上的 M.2 硬碟插槽。
    圖 1. M.2 硬碟插槽
    M.2 drive slots
    1 插槽 12 插槽 2
  2. 安裝下方 M.2 硬碟。
    1. 如圖所示，拉住下方固定器。
    2. 以大約 15 度角，將 M.2 硬碟插入下方 M.2 插槽中。
    3. 將 M.2 硬碟的另一端向下轉動，並將固定器向 M.2 硬碟滑動以將其固定就位。

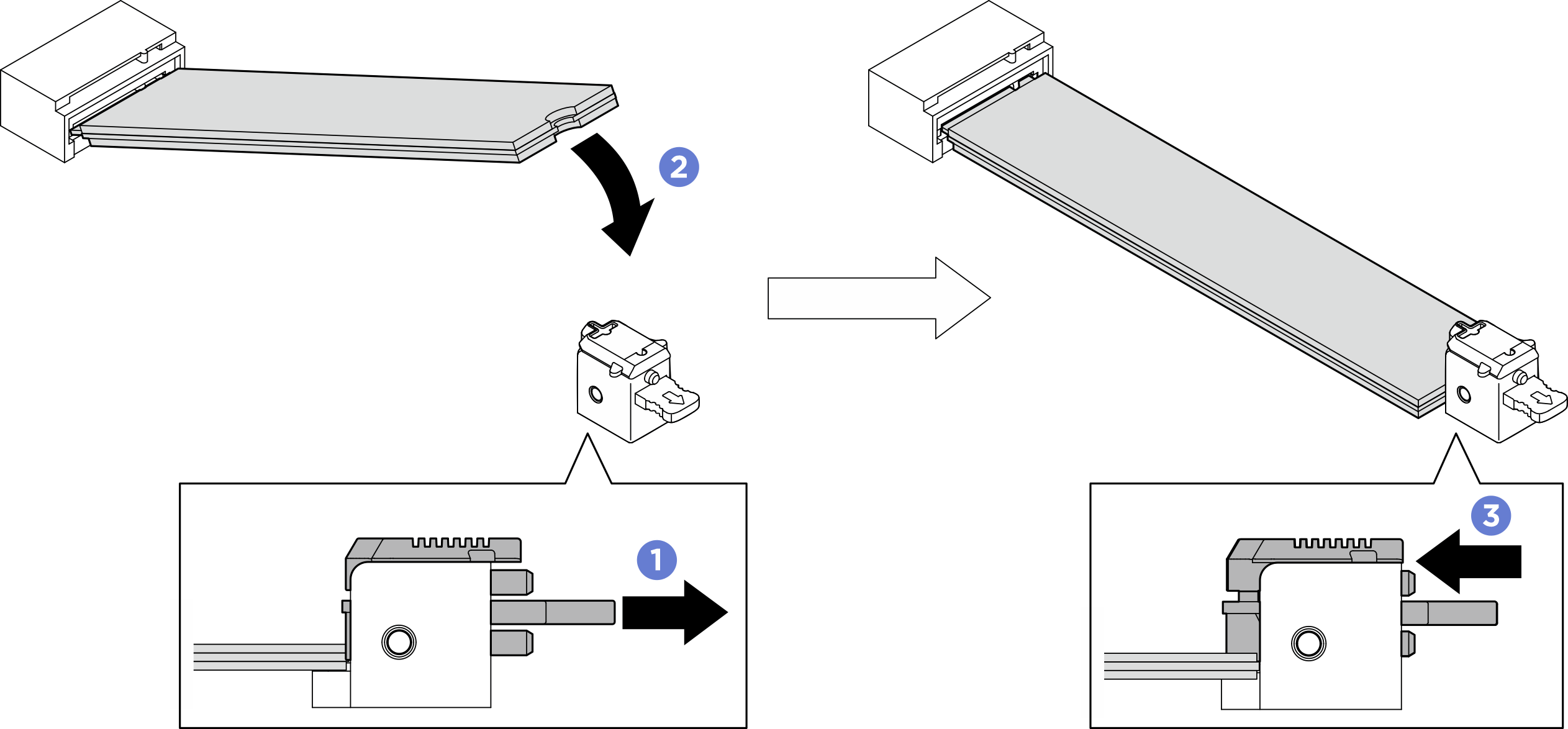

      圖 2. 安裝下方 M.2 硬碟
      Installing lower M.2 drive
  3. 安裝上方 M.2 硬碟。
    1. 以大約 15 度角，將 M.2 硬碟插入上方 M.2 插槽中。
    2. 將 M.2 硬碟的另一端向下轉動，直到其與固定器牢牢鎖入定位。
    3. 上方固定器將自動鎖入定位，將 M.2 硬碟固定就位。

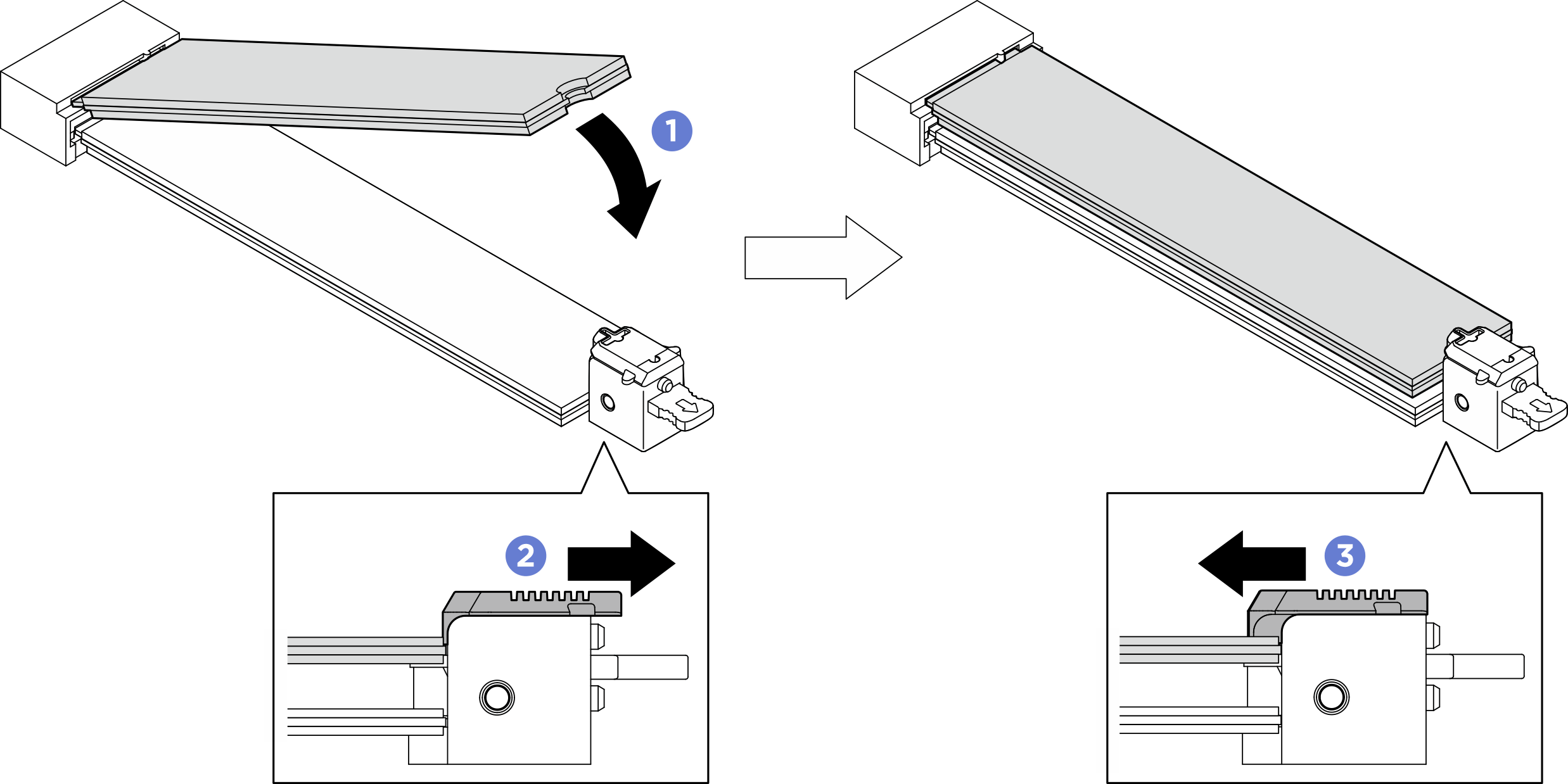

      圖 3. 安裝上方 M.2 硬碟
      Installing upper M.2 drive

在您完成之後

  1. 請重新安裝系統滑動箱。請參閱安裝系統滑動箱。
  2. 完成零件更換。請參閱完成零件更換。
