Instalar uma unidade M.2

Siga as instruções nesta seção para instalar uma unidade M.2. O procedimento deve ser executado por um técnico treinado.

Sobre esta tarefa

Atenção
  • Leia Diretrizes de instalação e Lista de verificação de inspeção de segurança para garantir que esteja trabalhando de forma segura.
  • Encoste a embalagem antiestática que contém o componente em qualquer superfície metálica não pintada no servidor; em seguida, remova-o da embalagem e coloque-o em uma superfície antiestática.
  • Duas pessoas e um dispositivo de elevação no local que podem suportar até 400 lb (181 kg) são necessários para executar esse procedimento. Se você ainda não tiver um dispositivo de içamento disponível, a Lenovo oferece o Genie Lift GL-8 material lift que pode ser adquirido em Data Center Solution Configurator. Inclua o freio e a plataforma de carga ao pedir o Genie Lift GL-8 material lift.
Download de firmware e driver: talvez seja necessário atualizar o firmware ou o driver depois de substituir um componente.

Procedimento

  1. Localize os slots da unidade M.2 na placa-mãe.
    Figura 1. Slot da unidade M.2
    M.2 drive slots
    1 Slot 12 Slot 2
  2. Instale a unidade M.2 inferior.
    1. Puxe e segure o retentor inferior conforme ilustrado.
    2. Insira a unidade M.2 no slot M.2 inferior em um ângulo de cerca de 15 graus.
    3. Gire a outra extremidade da unidade M.2 para baixo e deslize o retentor em direção à unidade M.2 para fixá-la no lugar.

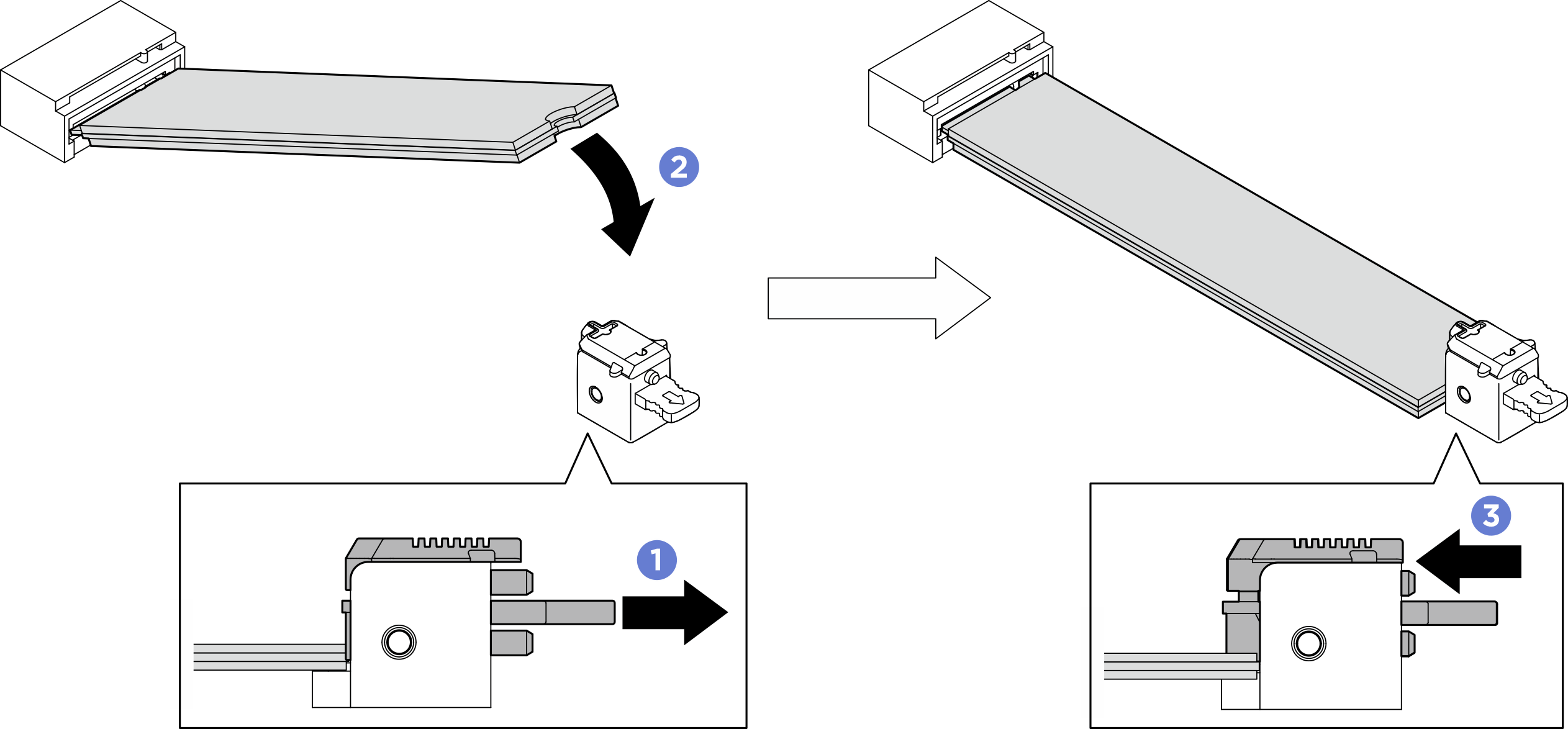

      Figura 2. Instalando a unidade M.2 inferior
      Installing lower M.2 drive
  3. Instale a unidade M.2 superior.
    1. Insira a unidade M.2 no slot M.2 superior em um ângulo de cerca de 15 graus.
    2. Gire a outra extremidade da unidade M.2 para baixo até que ela trave com segurança no lugar com o retentor.
    3. O retentor superior travará automaticamente na posição, fixando a unidade M.2 no lugar.

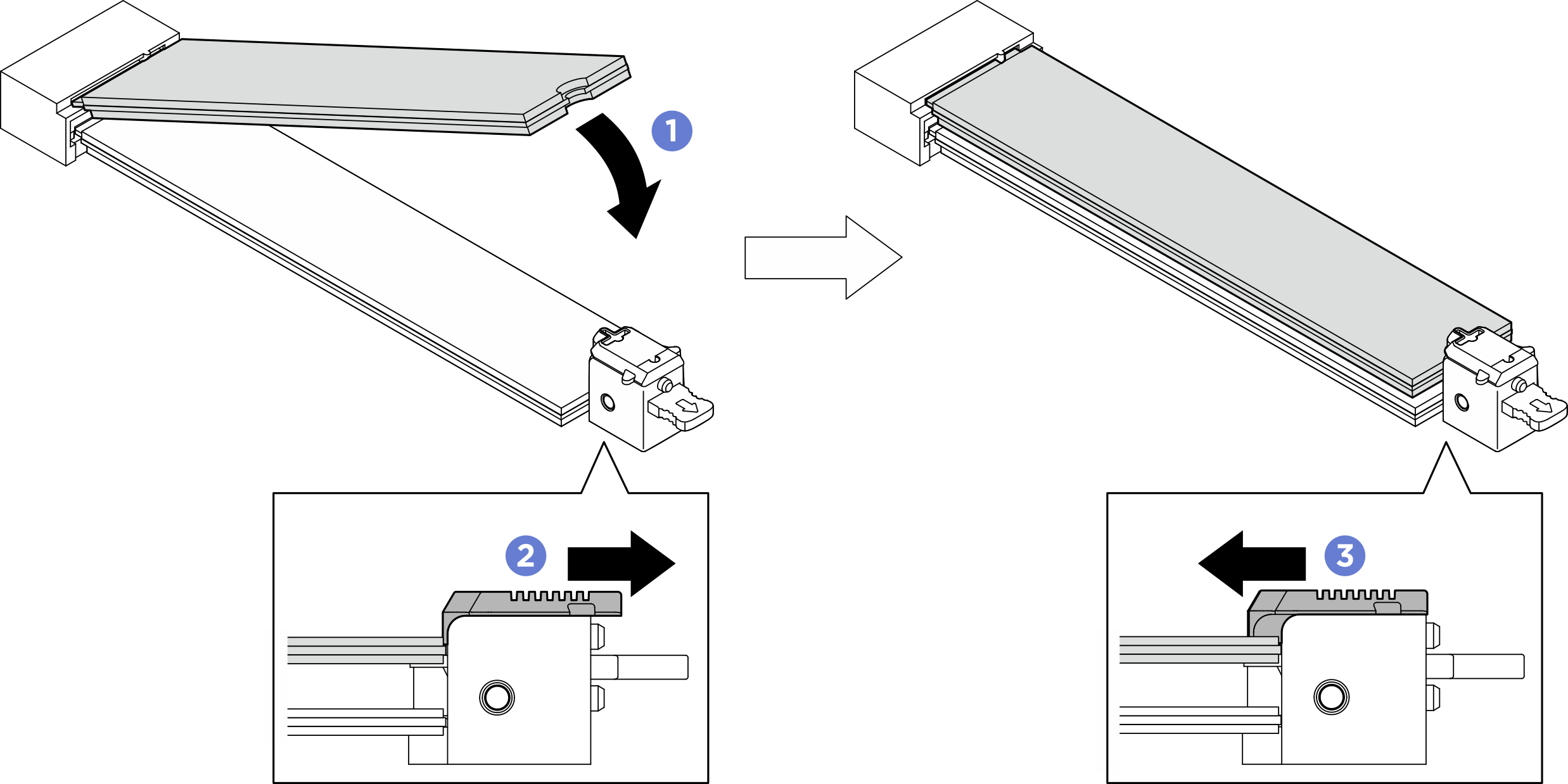

      Figura 3. Instalando a unidade M.2 superior
      Installing upper M.2 drive

Depois de concluir

  1. Reinstale o suporte do sistema. Consulte Instalar o suporte do sistema.
  2. Conclua a substituição de peças. Consulte Concluir a substituição de peças.
