Installation d'une unité M.2

Suivez les instructions de cette section pour l’installation d’une unité M.2. La procédure doit être exécutée par un technicien qualifié.

À propos de cette tâche

Avertissement
  • Lisez Conseils d’installation et Liste de contrôle d’inspection de sécurité pour vous assurer que vous travaillez en toute sécurité.
  • Mettez l’emballage antistatique contenant le composant contre une zone métallique non peinte du serveur, puis déballez et posez le composant sur une surface de protection antistatique.
  • Deux personnes et un dispositif de levage sur site pouvant soulever jusqu’à 181 kg (400 lb) sont nécessaires pour mener à bien cette procédure. Si vous ne disposez pas de dispositif de levage, Lenovo vous propose le Genie Lift GL-8 material lift, qui peut être acheté à l’adresse suivante : Data Center Solution Configurator. Assurez-vous d’inclure la pédale de frein et la plateforme de chargement lorsque vous commandez le Genie Lift GL-8 material lift.
Téléchargement du microprogramme et des pilotes : une fois un composant remplacé, il est possible que la mise à jour du microprogramme ou des pilotes soit requise.

Procédure

  1. Repérez les emplacements des unités M.2 sur la carte mère.
    Figure 1. Emplacements des unités M.2
    M.2 drive slots
    1 Emplacement 12 Emplacement 2
  2. Installez l’unité M.2 inférieure.
    1. Tirez et maintenez le dispositif de retenue inférieur, comme le montre l’illustration.
    2. Insérez l’unité M.2 dans l’emplacement M.2 inférieur selon un angle de 15 degrés environ.
    3. Faites pivoter l’autre extrémité de l’unité M.2 vers le bas, puis faites coulisser le dispositif de retenue vers l’unité M.2 pour le fixer.

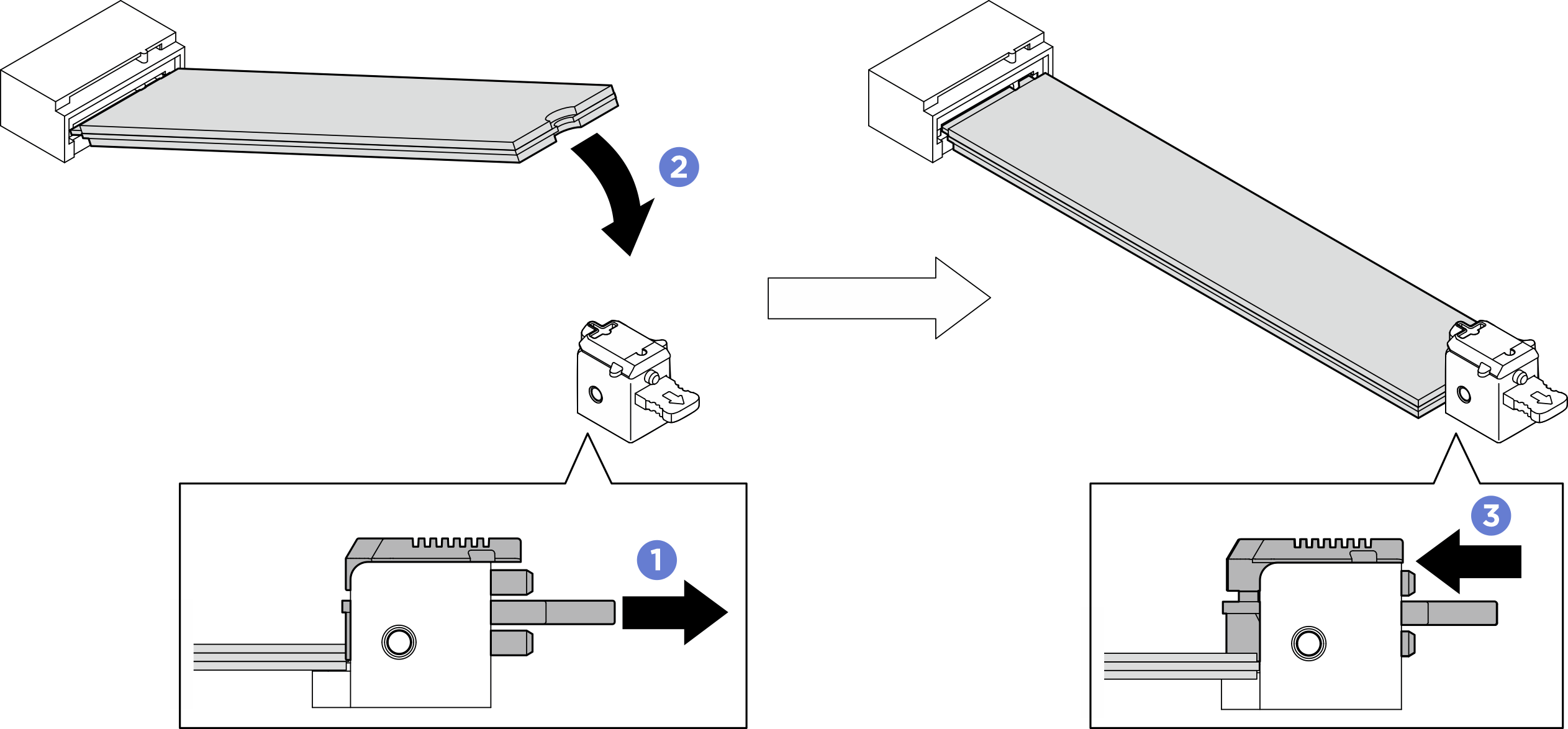

      Figure 2. Installation de l’unité M.2 inférieure
      Installing lower M.2 drive
  3. Installez l’unité M.2 supérieure.
    1. Insérez l’unité M.2 dans l’emplacement M.2 supérieur selon un angle de 15 degrés environ.
    2. Faites pivoter l’autre extrémité de l’unité M.2 vers le bas jusqu’à ce qu’elle soit bien en place dans le dispositif de retenue.
    3. La position du dispositif de retenue supérieur est automatiquement verrouillée. L’unité M.2 est alors bien en place.

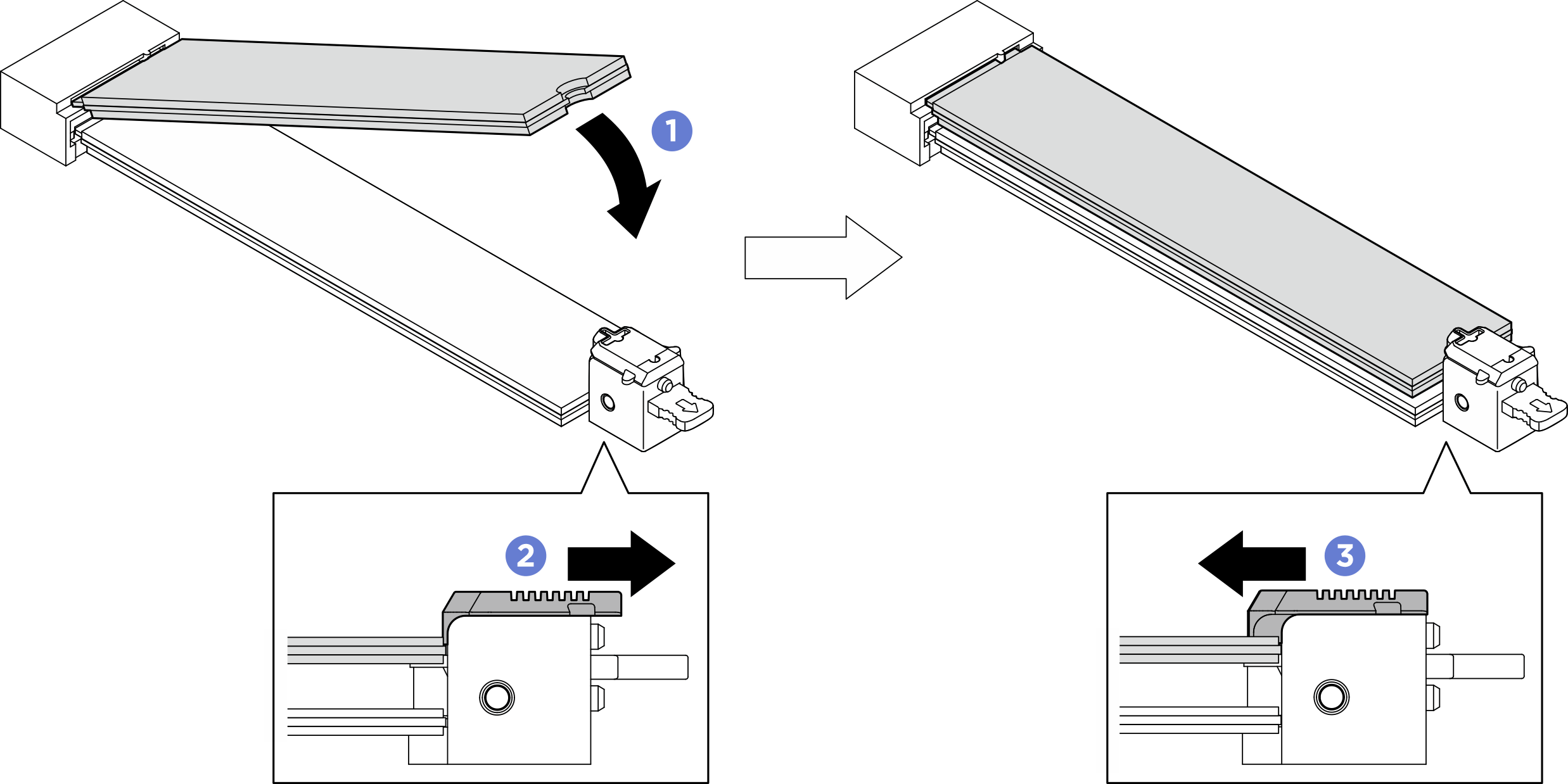

      Figure 3. Installation de l’unité M.2 supérieure
      Installing upper M.2 drive

Après avoir terminé

  1. Réinstallez la navette système. Voir Installation de la navette système.
  2. Terminez de remplacer les composants. Voir Fin du remplacement des composants.
