ติดตั้งไดรฟ์ M.2

ทำตามคำแนะนำในส่วนนี้เพื่อติดตั้งไดรฟ์ M.2 ขั้นตอนนี้ต้องดำเนินการโดยช่างเทคนิคที่ได้รับการฝึกอบรม

ขั้นตอน

1. ค้นหาช่องเสียบไดรฟ์ M.2 บนแผงระบบ

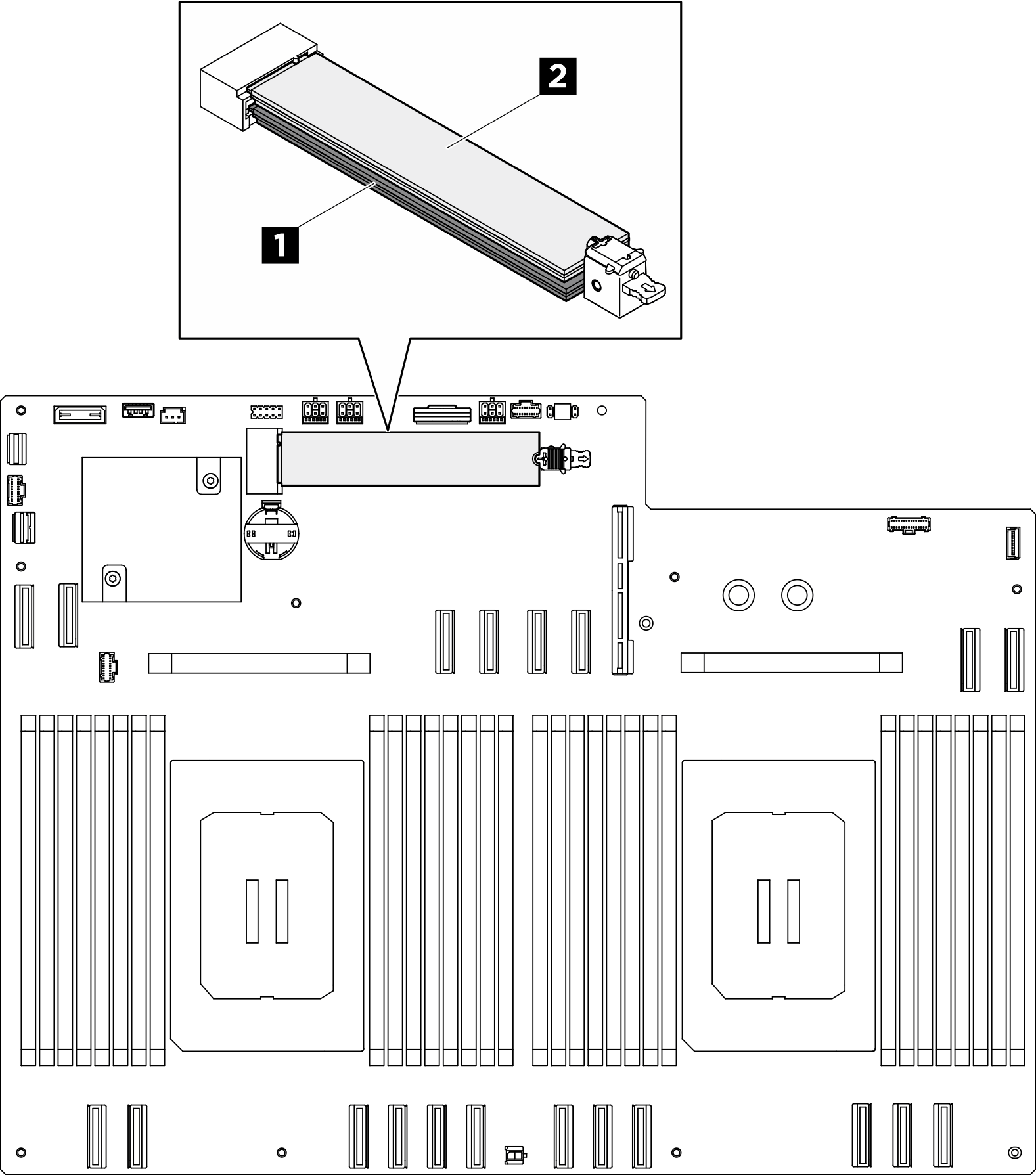

   รูปที่ 1. ช่องใส่ไดรฟ์ M.2



   1 ช่องเสียบ 1

   2 ช่องเสียบ 2

2. ติดตั้งไดรฟ์ M.2 ตัวล่าง
   1. ดึงตัวยึดด้านล่างค้างไว้ตามที่แสดงในภาพ
   2. เสียบไดรฟ์ M.2 ลงในช่องเสียบไดรฟ์ M.2 ด้านล่าง โดยทำมุมประมาณ 15 องศา
   3. หมุนปลายอีกด้านของไดรฟ์ M.2 ลง และเลื่อนตัวยึดไปทางไดรฟ์ M.2 เพื่อยึดให้เข้าที่

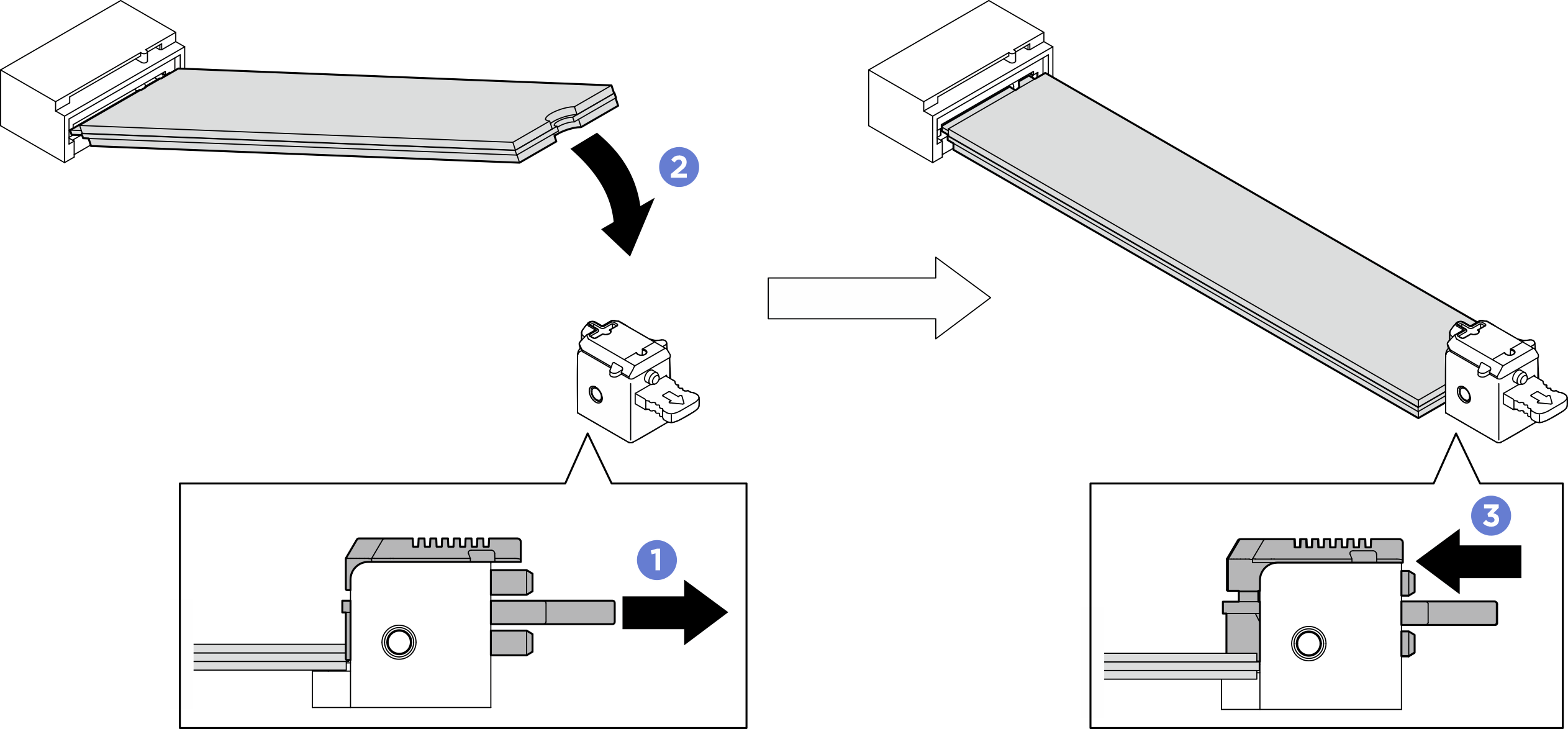

      รูปที่ 2. การติดตั้งไดรฟ์ M.2 ตัวล่าง


3. ติดตั้งไดรฟ์ M.2 ตัวบน
   1. เสียบไดรฟ์ M.2 ลงในช่องเสียบไดรฟ์ M.2 ด้านบน โดยทำมุมประมาณ 15 องศา
   2. หมุนปลายอีกด้านของไดรฟ์ M.2 ลงด้านล่างจนกว่าจะล็อคเข้าที่ด้วยตัวยึดจนแน่นดีแล้ว
   3. ตัวยึดด้านบนจะล็อคเข้าที่โดยอัตโนมัติ โดยยึดไดรฟ์ M.2 ให้เข้าที่

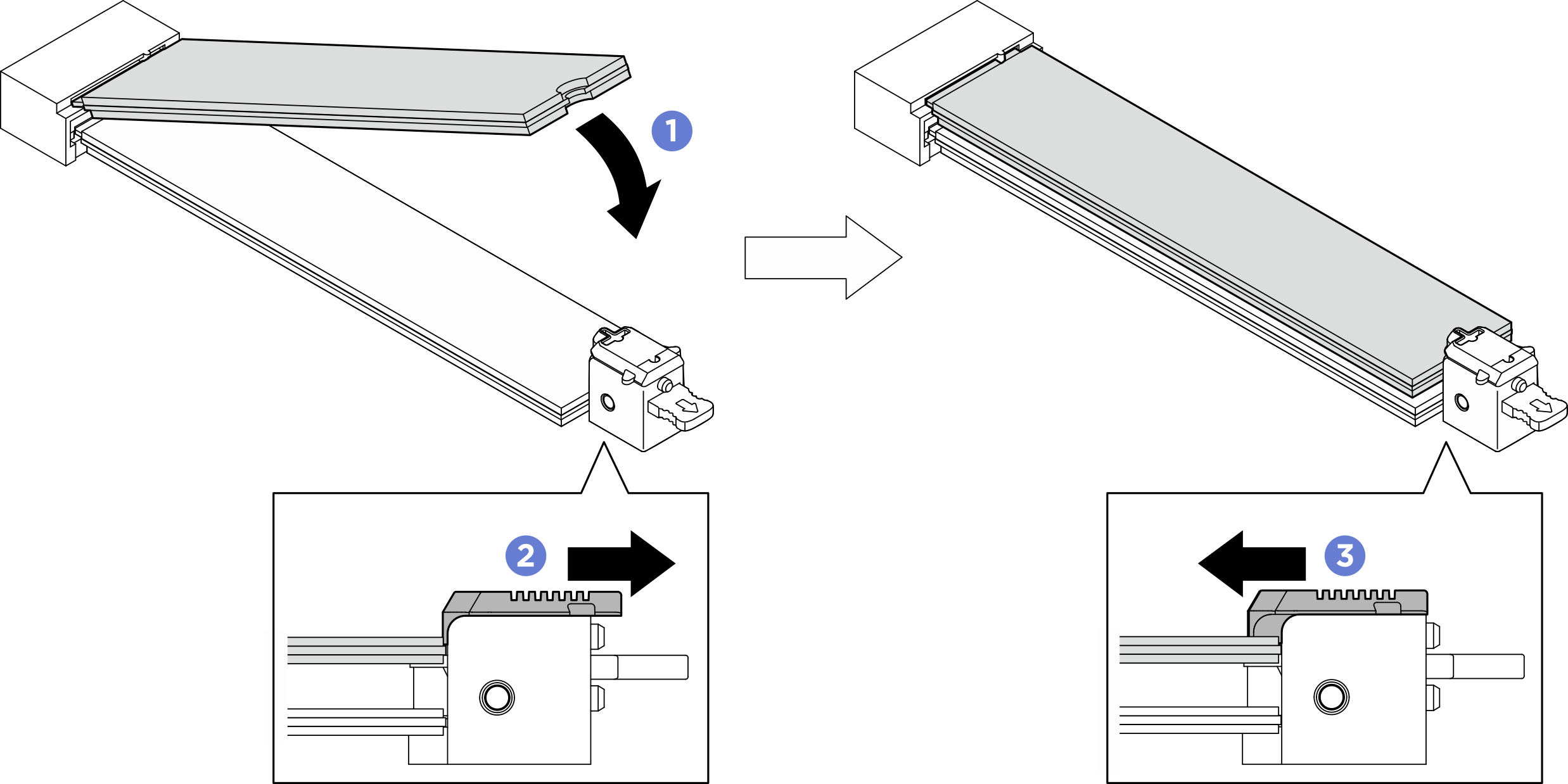

      รูปที่ 3. การติดตั้งไดรฟ์ M.2 ตัวบน
