M.2 드라이브 설치

이 섹션의 지침에 따라 M.2 드라이브를 설치하십시오. 이 절차는 숙련된 기술자가 수행해야 합니다.

이 작업 정보

주의
  • 설치 지침 및 안전 점검 목록의 내용을 읽고 안전하게 작업하십시오.
  • 구성 요소가 들어 있는 정전기 방지 포장재를 서버의 도포되지 않은 금속 표면에 접촉시킨 다음 포장재에서 꺼내고 정전기 방지 표면에 놓으십시오.
  • 현장에 최대 181kg(400lbs)을 지탱할 수 있는 리프팅 장치 1대와 작업자 2명이 있어야 이 절차를 수행할 수 있습니다. 아직 사용할 수 있는 리프팅 장치가 준비되지 않은 경우 Lenovo에서 Genie Lift GL-8 material lift를 제공하며, Data Center Solution Configurator에서 구입 가능합니다. Genie Lift GL-8 material lift를 주문할 때 풋 릴리스 브레이크와 로드 플랫폼이 포함되어 있는지 확인하십시오.
펌웨어 및 드라이버 다운로드: 구성 요소를 교체한 후 펌웨어 또는 드라이버를 업데이트해야 할 수 있습니다.

절차

  1. 시스템 보드의 M.2 드라이브 슬롯을 찾으십시오.

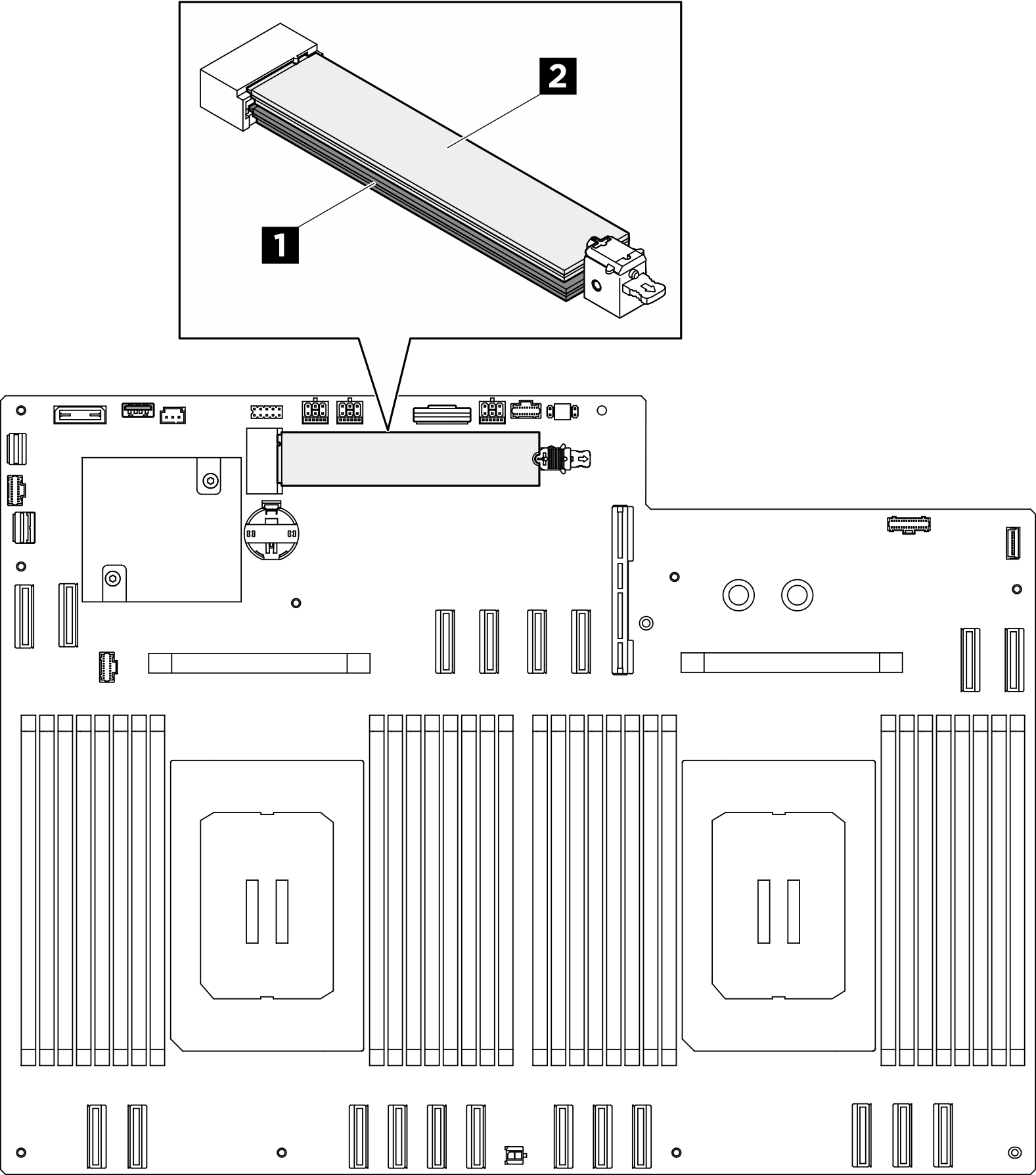

    그림 1. M.2 드라이브 슬롯
    M.2 drive slots
    1 슬롯 12 슬롯 2
  2. 하단 M.2 드라이브를 설치합니다.
    1. 그림과 같이 하단 고정장치를 당긴 상태로 유지합니다.
    2. M.2 드라이브를 약 15도 각도로 기울여 하단 M.2 슬롯에 삽입하십시오.
    3. M.2 드라이브의 다른 쪽 끝을 아래로 돌리고 고정장치를 M.2 드라이브 쪽으로 밀어 제자리에 고정합니다.

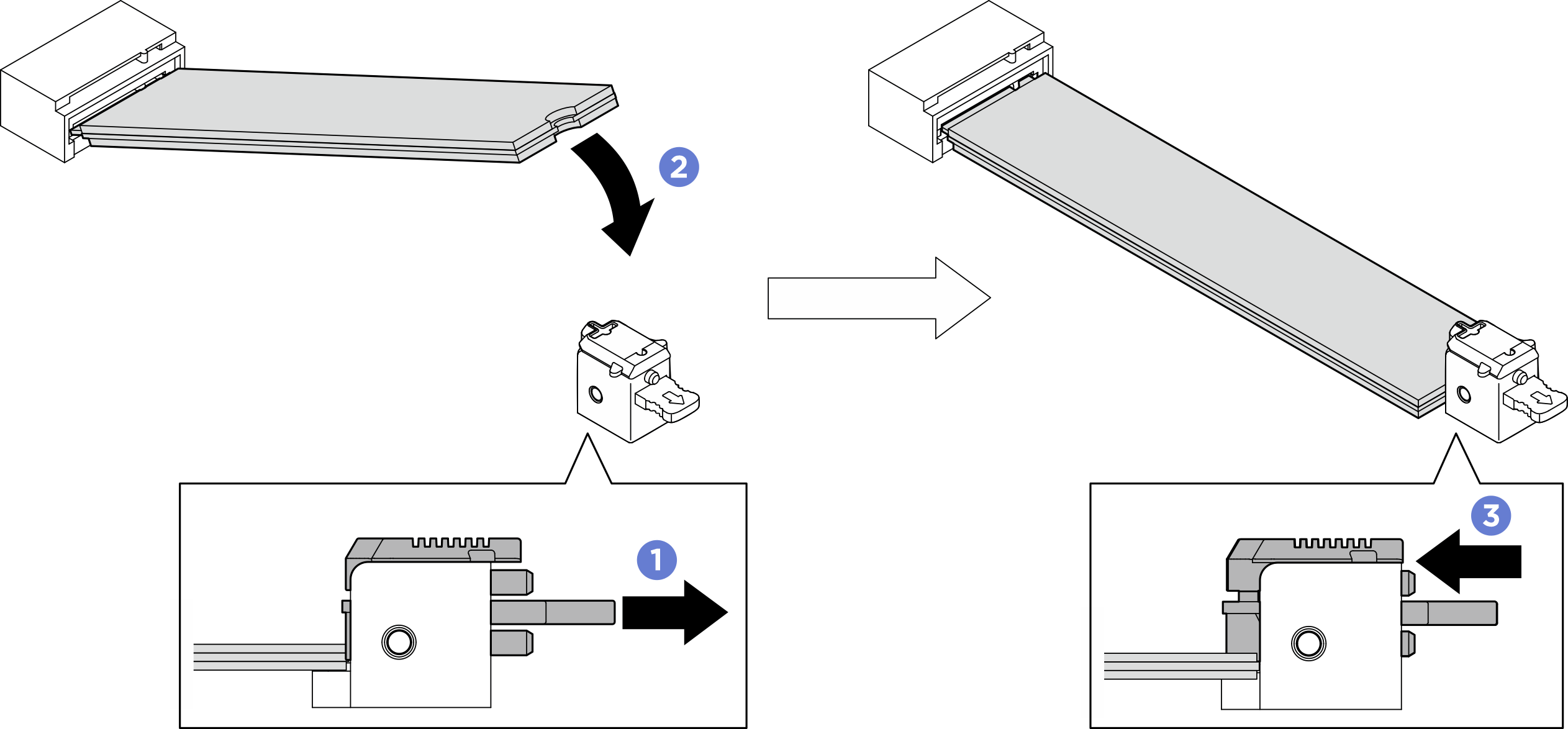

      그림 2. 하단 M.2 드라이브 설치
      Installing lower M.2 drive
  3. 상단 M.2 드라이브를 설치합니다.
    1. M.2 드라이브를 약 15도 각도로 기울여 상단 M.2 슬롯에 삽입하십시오.
    2. M.2 드라이브의 다른 쪽 끝을 고정장치와 함께 제자리에 단단히 고정될 때까지 아래쪽으로 돌리십시오.
    3. 상단 고정장치가 자동으로 제자리에 고정되며 M.2 드라이브가 제자리에 고정됩니다.

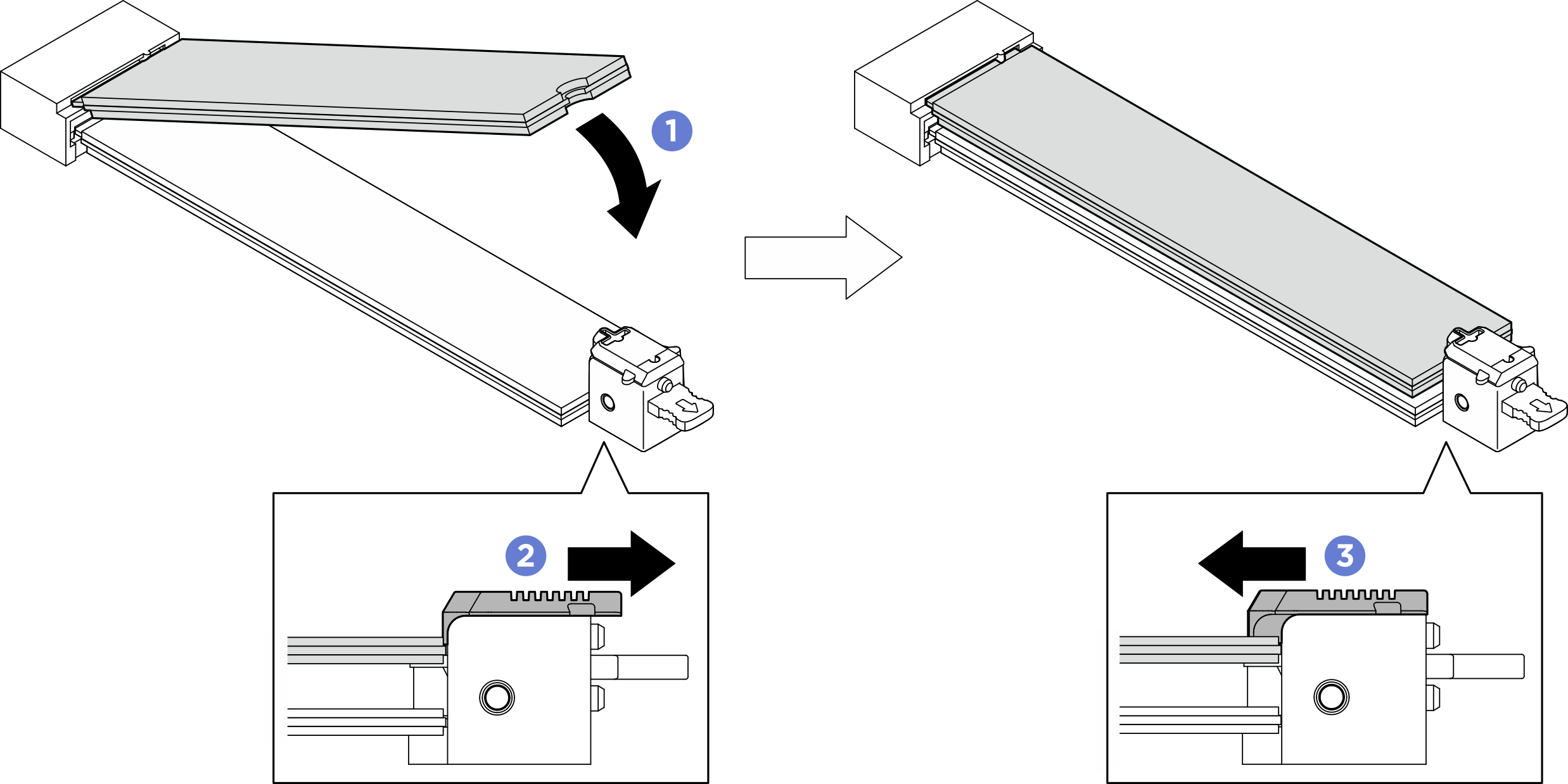

      그림 3. 상단 M.2 드라이브 설치
      Installing upper M.2 drive

완료한 후

  1. 시스템 셔틀을 다시 설치하십시오. 시스템 셔틀 설치의 내용을 참조하십시오.
  2. 부품 교체를 완료하십시오. 부품 교체 완료의 내용을 참조하십시오.
