M.2-Laufwerk installieren

Führen Sie die Anweisungen in diesem Abschnitt aus, um ein M.2-Laufwerk zu installieren. Der Vorgang muss von einem qualifizierten Kundendiensttechniker ausgeführt werden.

Zu dieser Aufgabe

Achtung
  • Lesen Sie Installationsrichtlinien und Sicherheitsprüfungscheckliste, um sicherzustellen, dass Sie sicher arbeiten.
  • Berühren Sie mit der antistatischen Schutzhülle, in der sich die Komponente befindet, eine unlackierte Metalloberfläche am Server. Entnehmen Sie die Komponente anschließend aus der Schutzhülle und legen Sie sie auf eine antistatische Oberfläche.
  • Für dieses Verfahren sind zwei Personen und eine Hebevorrichtung vor Ort erforderlich, die bis zu 181 kg (400 lb) unterstützt. Wenn Ihnen noch keine Hebevorrichtung zur Verfügung steht, bietet Lenovo den Genie Lift GL-8 material lift an, der mit dem Data Center Solution Configurator Zusätzlich zum Genie Lift GL-8 material lift sollten Sie unbedingt auch die fußbetätigte Haltebremse und die Ladeplattform bestellen.
Firmware‑ und Treiberdownload: Möglicherweise müssen Sie nach dem Austausch einer Komponente die Firmware oder Treiber aktualisieren.

Vorgehensweise

  1. Identifizieren Sie die M.2-Laufwerksteckplätze auf der Systemplatine.
    Abbildung 1. M.2-Laufwerksteckplätze
    M.2 drive slots
    1 Steckplatz 12 Steckplatz 2
  2. Installieren Sie das untere M.2-Laufwerk.
    1. Ziehen Sie wie dargestellt an der unteren Halterung und halten Sie sie fest.
    2. Setzen Sie das M.2-Laufwerk in einem Winkel von ca. 15 Grad in den unteren M.2-Laufwerksteckplatz ein.
    3. Neigen Sie das andere Ende des M.2-Laufwerks nach unten und schieben Sie die Halterung zum M.2-Laufwerk, um es zu befestigen.

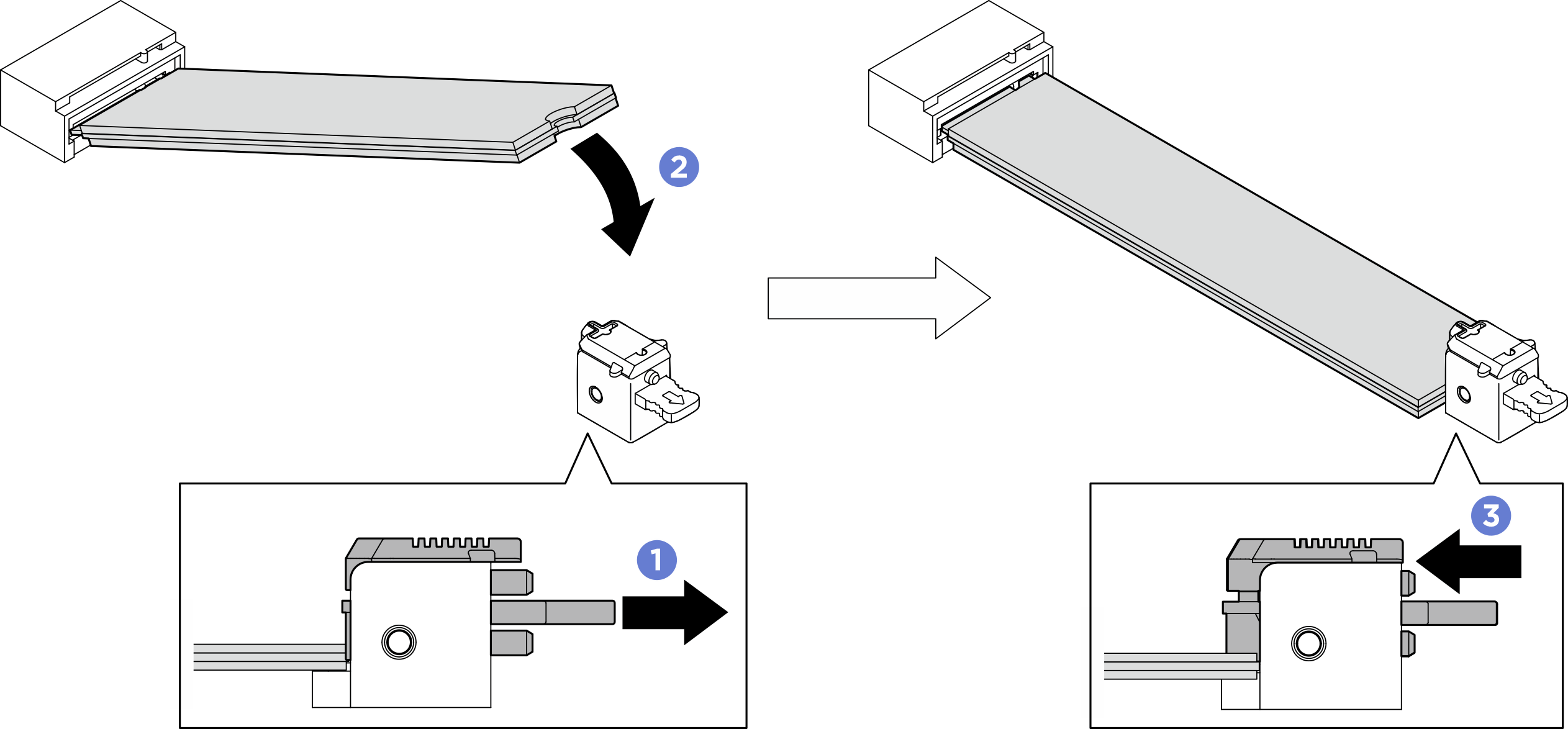

      Abbildung 2. Installation des unteren M.2-Laufwerks
      Installing lower M.2 drive
  3. Installieren Sie das obere M.2-Laufwerk.
    1. Setzen Sie das M.2-Laufwerk in einem Winkel von ca. 15 Grad in den oberen M.2-Laufwerksteckplatz ein.
    2. Neigen Sie das andere Ende des M.2-Laufwerks nach unten, bis es in der Halterung einrastet.
    3. Die obere Halterung wird automatisch verriegelt und sichert das M.2-Laufwerk.

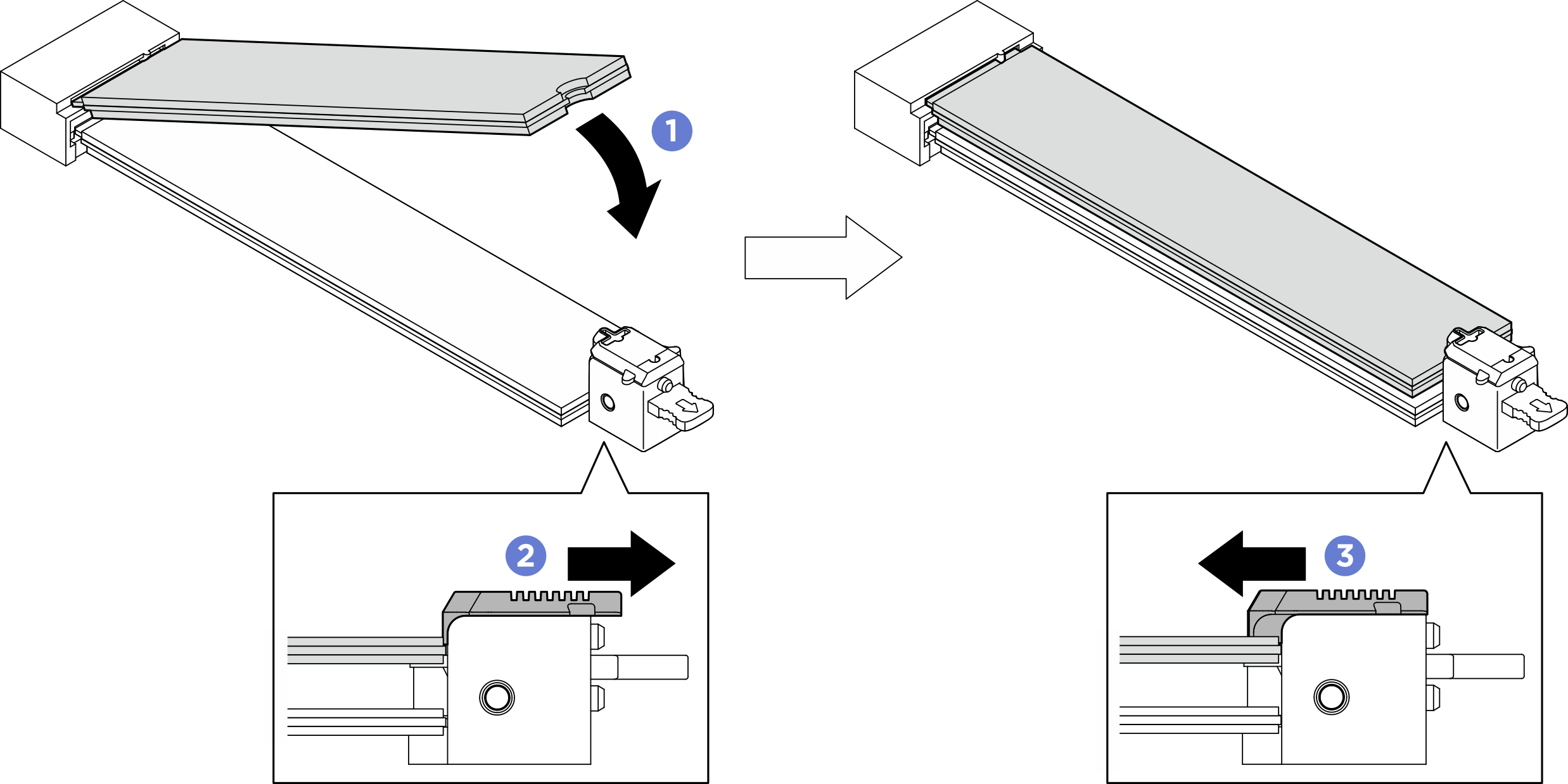

      Abbildung 3. Installation des oberen M.2-Laufwerks
      Installing upper M.2 drive

Nach dieser Aufgabe

  1. Installieren Sie das System-Shuttle erneut. Siehe Systemshuttle installieren.
  2. Schließen Sie den Austausch der Komponenten ab. Informationen dazu finden Sie im Abschnitt Austausch von Komponenten abschließen.
