Installazione di un'unità M.2

Seguire le istruzioni riportate in questa sezione per installare un'unità M.2. La procedura deve essere eseguita da un tecnico qualificato.

Informazioni su questa attività

Attenzione
  • Leggere Linee guida per l'installazione ed Elenco di controllo per la sicurezza per assicurarsi di operare in sicurezza.
  • Mettere in contatto l'involucro antistatico contenente il componente con qualsiasi superficie metallica non verniciata del server, quindi rimuoverlo dall'involucro e posizionarlo su una superficie antistatica.
  • Per eseguire questa procedura sono necessarie due persone e un dispositivo di sollevamento in grado di supportare fino a 400 libbre (181 kg). Se non si dispone già di un dispositivo di sollevamento, Lenovo offre la Genie Lift GL-8 material lift che può essere acquistata in Data Center Solution Configurator. Assicurarsi di includere il freno a pedale e la piattaforma di carico al momento dell'ordine Genie Lift GL-8 material lift.
Download di firmware e driver: potrebbe essere necessario aggiornare il firmware o il driver dopo la sostituzione di un componente.

Procedura

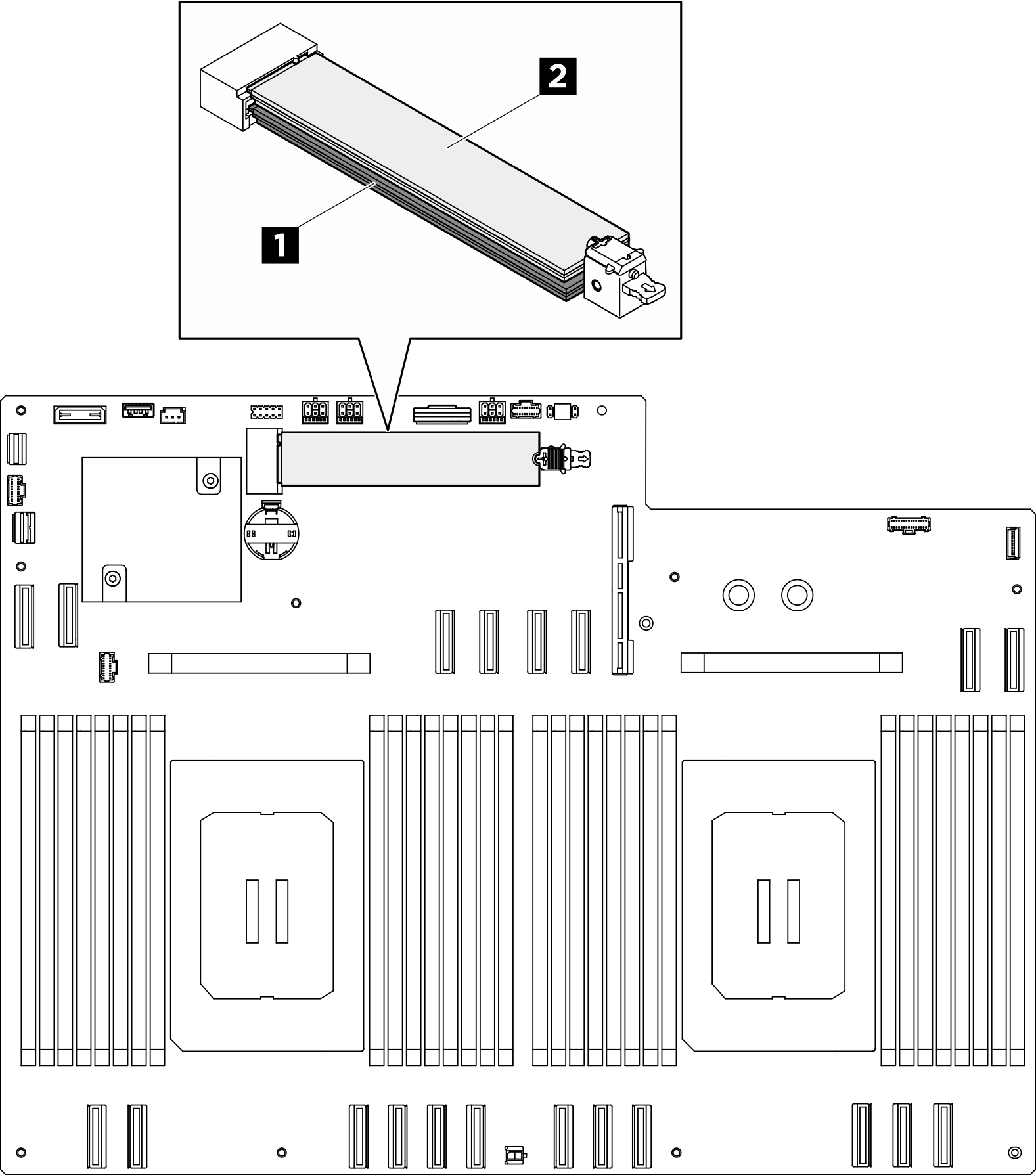

  1. Individuare gli slot dell'unità M.2 sulla scheda di sistema.
    Figura 1. Slot dell'unità M.2
    M.2 drive slots
    1 Slot 12 Slot 2

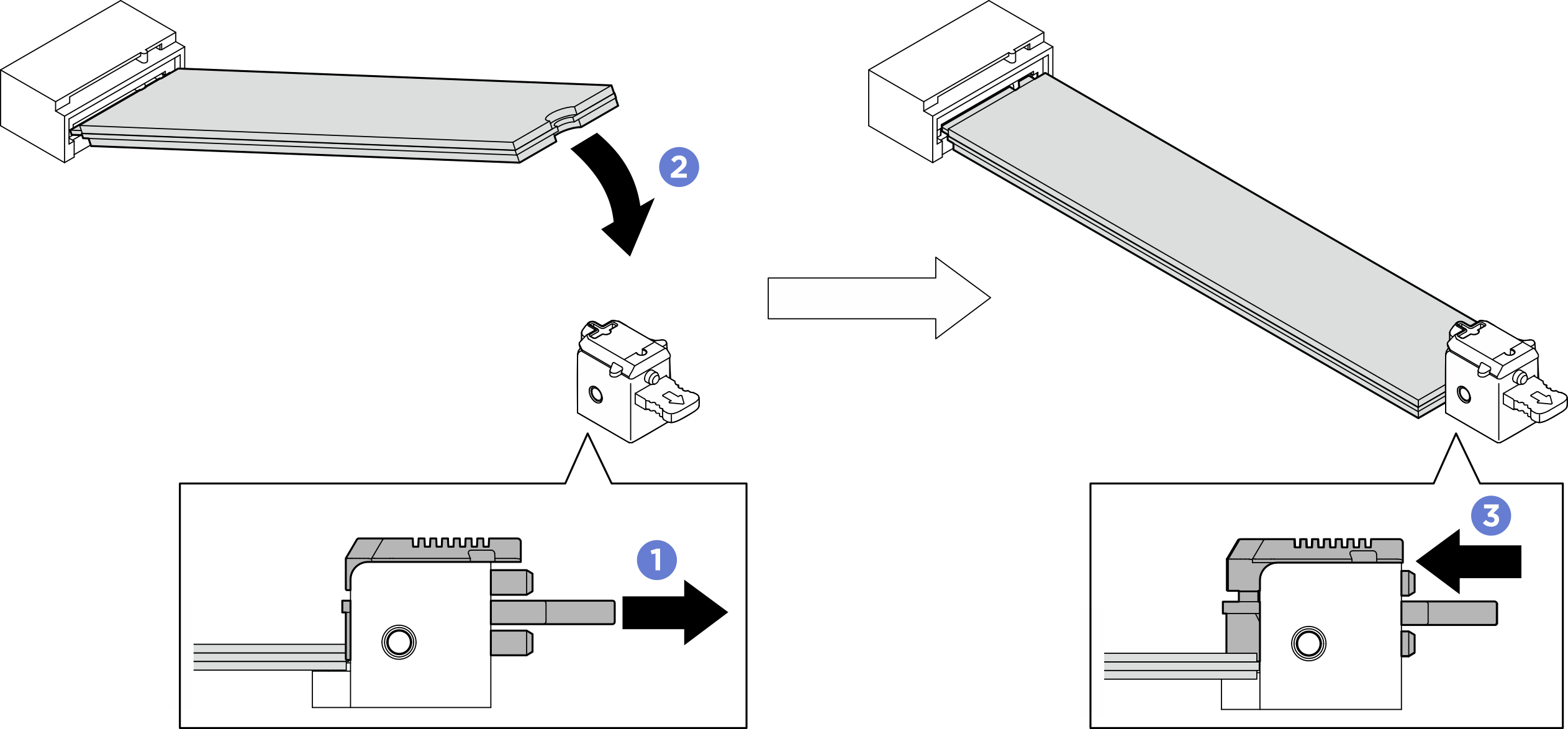

  2. Installare l'unità M.2 inferiore.
    1. Tenere premuto il fermo inferiore come mostrato.
    2. Inserire l'unità M.2 nello slot per unità M.2 inferiore con un angolo di circa 15 gradi.
    3. Ruotare l'altra estremità dell'unità M.2 verso il basso e far scorrere il fermo verso l'unità M.2 per fissarla in posizione.
      Figura 2. Installazione dell'unità M.2 inferiore
      Installing lower M.2 drive

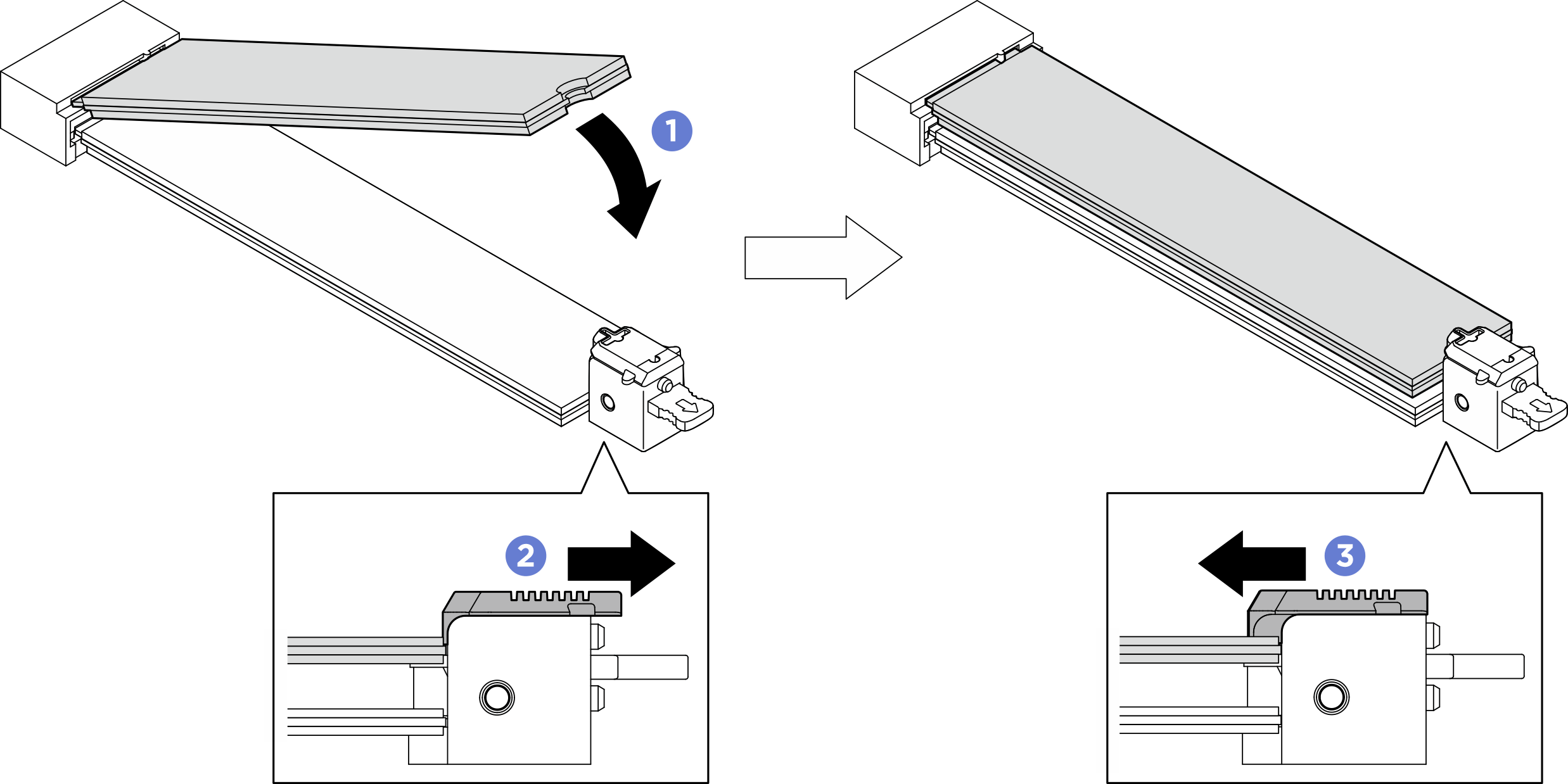

  3. Installare l'unità M.2 superiore.
    1. Inserire l'unità M.2 nello slot per unità M.2 superiore con un angolo di circa 15 gradi.
    2. Ruotare l'altra estremità dell'unità M.2 verso il basso finché non è fissata in posizione con il blocco.
    3. Il blocco superiore si fissa automaticamente, posizionando correttamente l'unità M.2.
      Figura 3. Installazione dell'unità M.2 superiore
      Installing upper M.2 drive

Dopo aver terminato

  1. Reinstallare lo shuttle di sistema. Vedere Installazione dello shuttle di sistema.
  2. Completare le operazioni di sostituzione dei componenti. Vedere Completamento delle operazioni di sostituzione dei componenti.
