卸下 M.2 硬碟

請依照本節中的指示卸下 M.2 硬碟。此程序必須由經過培訓的維修技術人員執行。

關於此作業

小心
  • 閱讀安裝準則和安全檢驗核對清單，確保工作時安全無虞。
  • 關閉伺服器和週邊裝置的電源，並拔掉電源線和所有外部纜線。請參閱關閉伺服器電源。
  • 執行此程序時，現場需要兩個人和一台最大可承重 400 磅（181 公斤）的起重設備。如果您還沒有可用的起重設備，Lenovo 提供了 Genie Lift GL-8 material lift，可在 Data Center Solution Configurator。訂購 Genie Lift GL-8 material lift 時，請確保包含腳踏釋放煞車和負荷平台。
  • 如果要卸下一個或多個 NVMe 固態硬碟，建議事先透過作業系統加以停用。
  • 對硬碟、硬碟控制器（包括整合在主機板上的控制器）、硬碟背板或硬碟纜線進行變更或將其卸下之前，請備份所有儲存在硬碟上的重要資料。
  • 在您卸下 RAID 陣列的任何元件（硬碟、RAID 卡等）之前，請先備份所有的 RAID 配置資訊。

程序

  1. 將系統滑動箱從機箱中拉出，然後放在升降平臺上。請參閱卸下系統滑動箱。
  2. 找出主機板上的 M.2 硬碟插槽。
    圖 1. M.2 硬碟插槽
    M.2 drive slots
    1 插槽 12 插槽 2
  3. 卸下上方 M.2 硬碟。
    1. 如圖所示，將上方固定器向後滑動以鬆開 M.2 硬碟。
    2. M.2 硬碟將稍微脫離主機板。
    3. 握住 M.2 硬碟的邊緣，以大約 15 度角將其從 M.2 硬碟插槽中拉出。

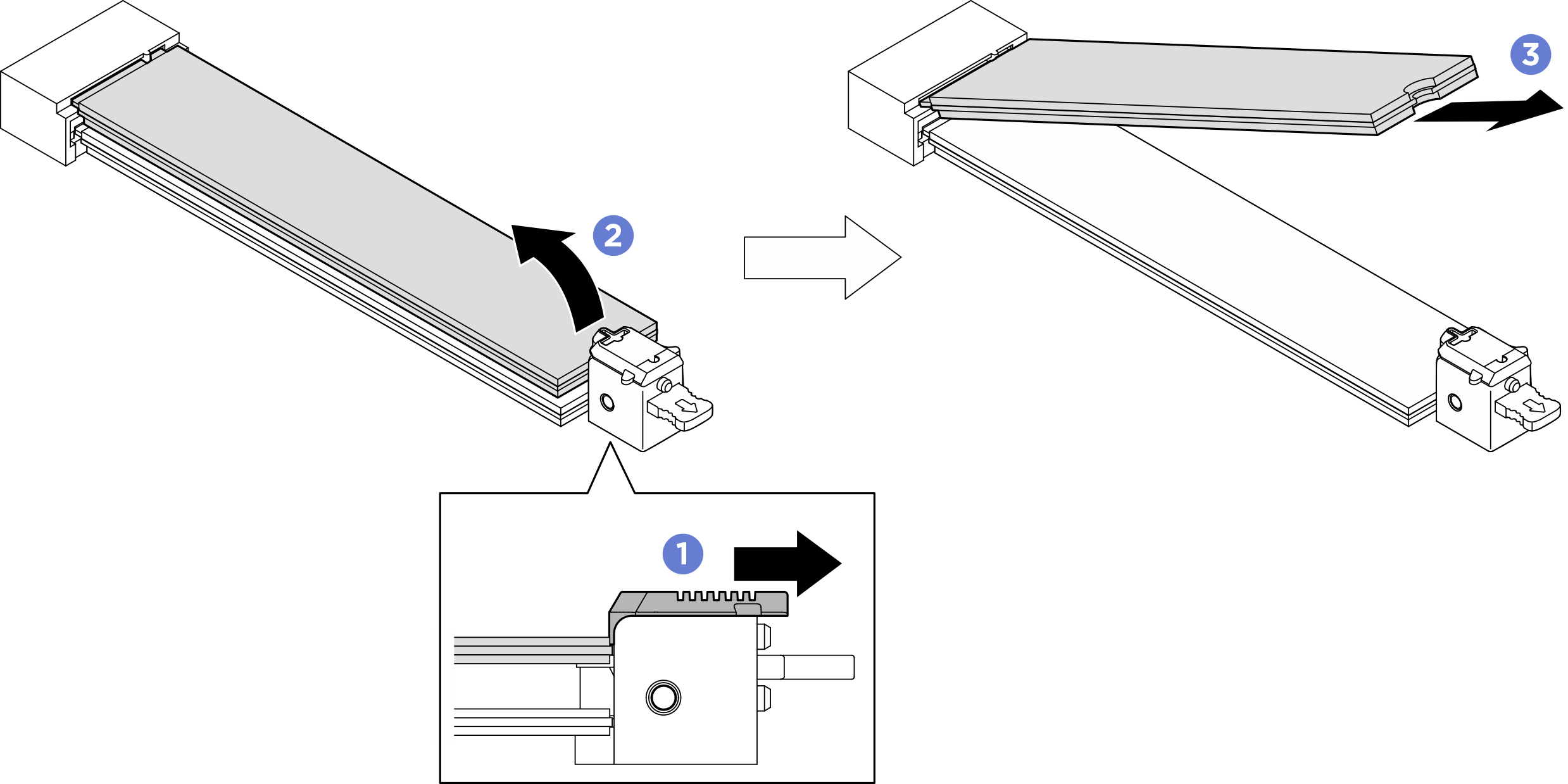

      圖 2. 卸下上方 M.2 硬碟
      Removing upper M.2 drive
  4. 卸下下方 M.2 硬碟。
    1. 如圖所示，拉動下方固定器以鬆開 M.2 硬碟。
    2. M.2 硬碟將稍微脫離主機板。
    3. 握住 M.2 硬碟的邊緣，以大約 15 度角將其從 M.2 硬碟插槽中拉出。

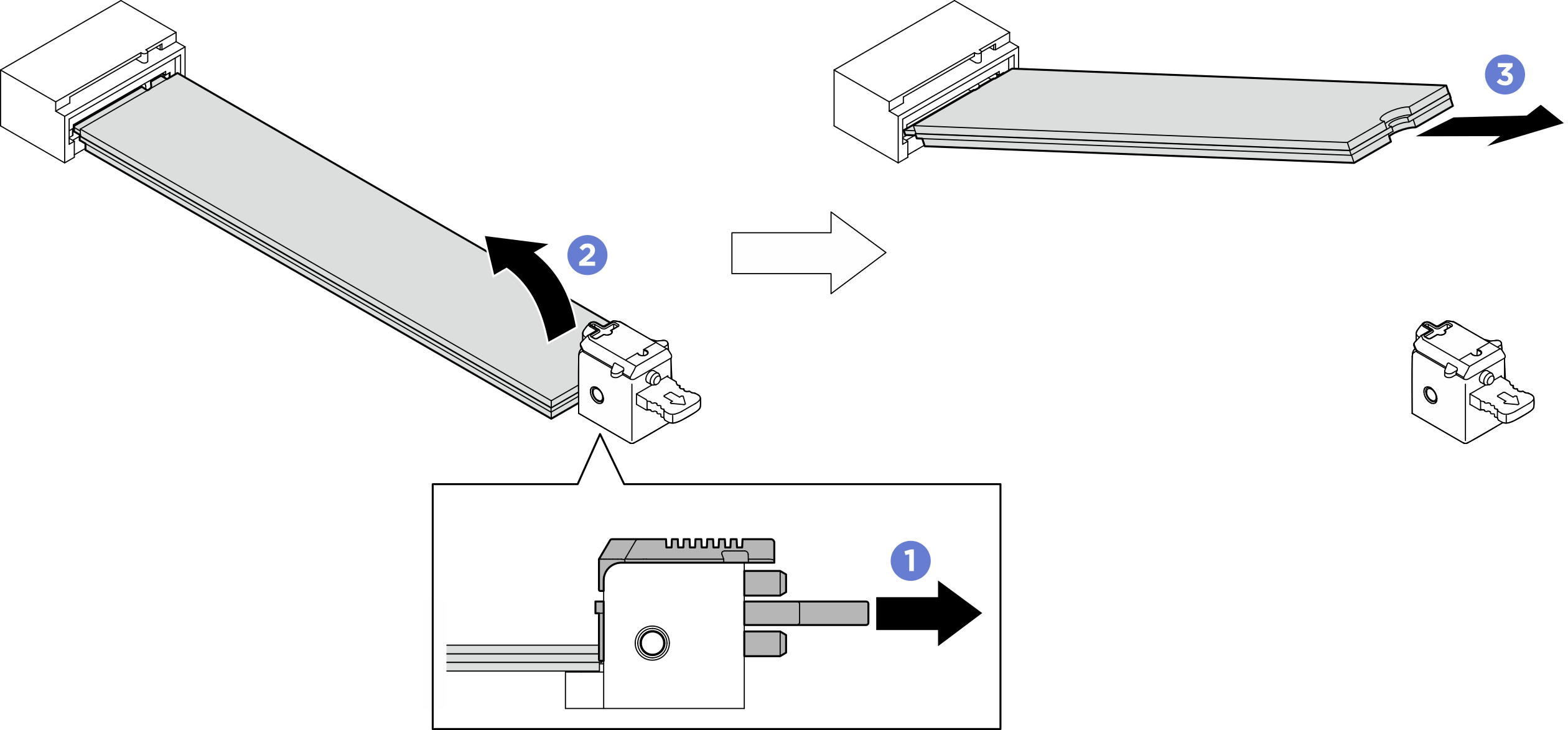

      圖 3. 卸下下方 M.2 硬碟
      Removing lower M.2 drive

在您完成之後

如果指示您送回元件或選配裝置，請遵循所有包裝指示，並使用提供給您的任何包裝材料來運送。
