ถอดชุดดูดอากาศ GPU

ทำตามคำแนะนำในส่วนนี้เพื่อถอดชุดดูดอากาศ GPU ขั้นตอนนี้ต้องดำเนินการโดยช่างเทคนิคที่ได้รับการฝึกอบรม

เกี่ยวกับงานนี้

ข้อควรสนใจ
  • อ่าน คู่มือการติดตั้ง และ รายการตรวจสอบความปลอดภัย เพื่อให้แน่ใจว่าคุณจะทำงานได้อย่างปลอดภัย
  • ปิดเซิร์ฟเวอร์และอุปกรณ์ต่อพ่วง แล้วถอดสายไฟและสายภายนอกทั้งหมดออก ดู ปิดเซิร์ฟเวอร์
  • ต้องมีสองคนและอุปกรณ์ยกหนึ่งตัวในสถานที่ที่รองรับน้ำหนักได้ถึง 400 ปอนด์ (181 กก.) ในการดำเนินขั้นตอนนี้ หากคุณยังไม่มีอุปกรณ์ยก Lenovo มี Genie Lift GL-8 material lift ที่คุณสามารถซื้อได้ที่ Data Center Solution Configurator อย่าลืมรวมเบรกเท้าและแท่นยกไว้ในรายการขณะสั่งซื้อ Genie Lift GL-8 material lift

ขั้นตอน

  1. เตรียมการสำหรับงานนี้
    1. ดึงชัตเทิลระบบออกจากตัวเครื่อง และวางลงบนแท่นยก โปรดดู ถอดชัตเทิลระบบ
    2. ถอดถาดคอมพิวท์ โปรดดู ถอดถาดคอมพิวท์
    3. ถอดโครงตัวยึดสายและส่วนประกอบแผ่นกั้น โปรดดู ถอดโครงตัวยึดสายและส่วนประกอบแผ่นกั้น
    4. ถอดคอมเพล็กซ์พลังงาน โปรดดู ถอดคอมเพล็กซ์พลังงาน
  2. จับที่ขอบของชุดดูดอากาศ GPU จากนั้นยกชุดดูดอากาศ GPU ออกจากชัตเทิลระบบ

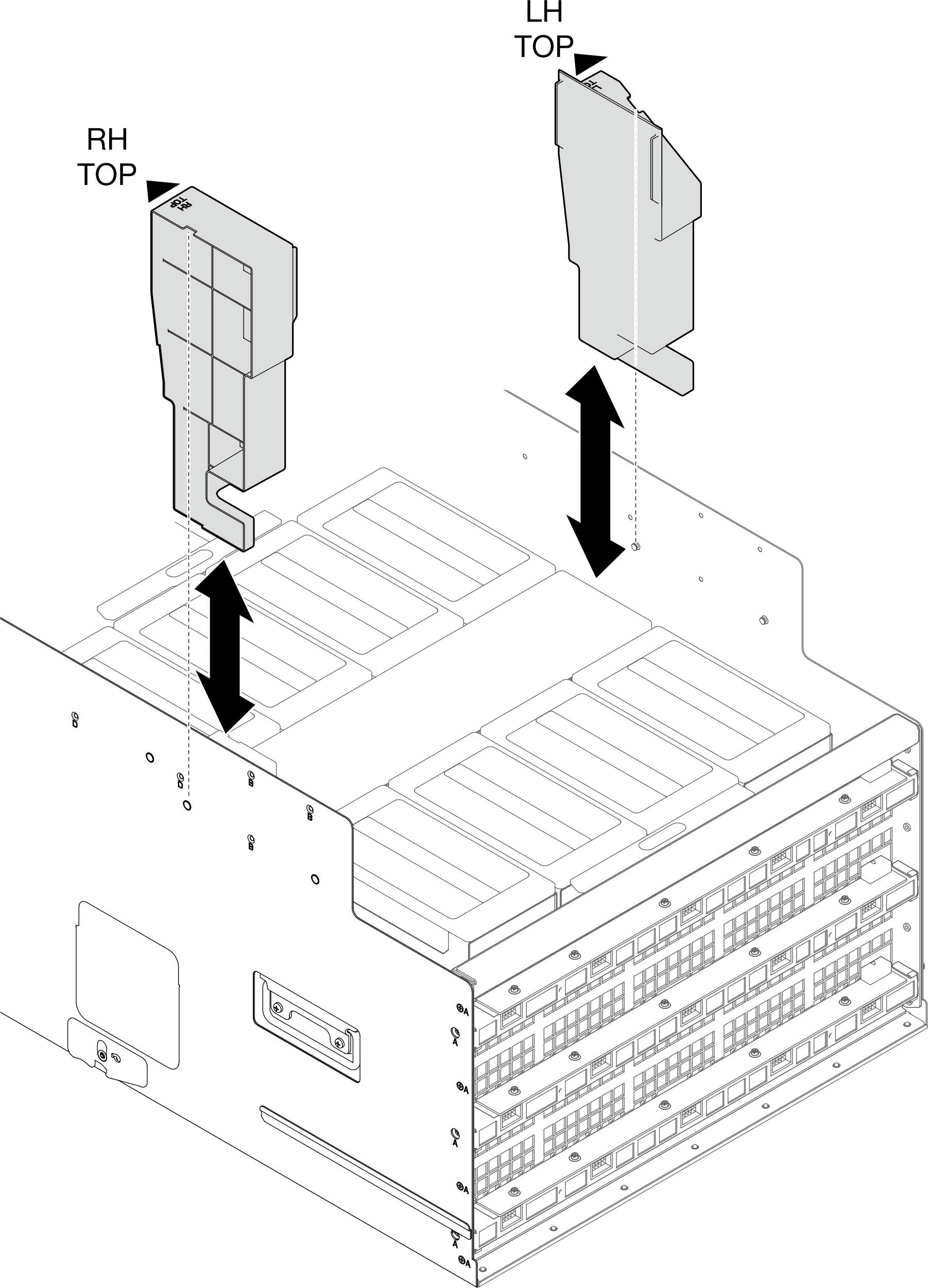

    รูปที่ 1. การถอดชุดดูดอากาศ GPU
    GPU air duct removal

หลังจากดำเนินการเสร็จ

หากคุณได้รับคำแนะนำให้ส่งคืนส่วนประกอบหรืออุปกรณ์เสริม ให้ปฏิบัติตามคำแนะนำที่มาพร้อมบรรจุภัณฑ์ทั้งหมด และให้ใช้บรรจุภัณฑ์ใดๆ ที่ส่งมอบให้กับคุณเพื่อการจัดส่ง
