Remover um duto de ar da GPU

Siga as instruções nesta seção para remover um duto de ar da GPU. O procedimento deve ser executado por um técnico treinado.

Sobre esta tarefa

Atenção
  • Leia Diretrizes de instalação e Lista de verificação de inspeção de segurança para garantir que esteja trabalhando de forma segura.
  • Desligue o servidor e os dispositivos periféricos e desconecte os cabos de alimentação e todos os cabos externos. Consulte Desligar o servidor.
  • Duas pessoas e um dispositivo de elevação no local que podem suportar até 400 lb (181 kg) são necessários para executar esse procedimento. Se você ainda não tiver um dispositivo de içamento disponível, a Lenovo oferece o Genie Lift GL-8 material lift que pode ser adquirido em Data Center Solution Configurator. Inclua o freio e a plataforma de carga ao pedir o Genie Lift GL-8 material lift.

Procedimento

  1. Faça as preparações para essa tarefa.
    1. Puxe o suporte do sistema para fora do chassi e coloque-o na plataforma de elevação. Consulte Remover o suporte do sistema.
    2. Remova a bandeja de cálculo. Consulte Remover a bandeja de cálculo.
    3. Remova a estrutura do suporte do cabo e o conjunto do defletor. Consulte Remover a estrutura do suporte do cabo e o conjunto do defletor.
    4. Remova o complexo de energia. Consulte Remover o complexo de energia.
  2. Segure as bordas do duto de ar da GPU; em seguida, levante o duto de ar da GPU para fora do suporte do sistema.

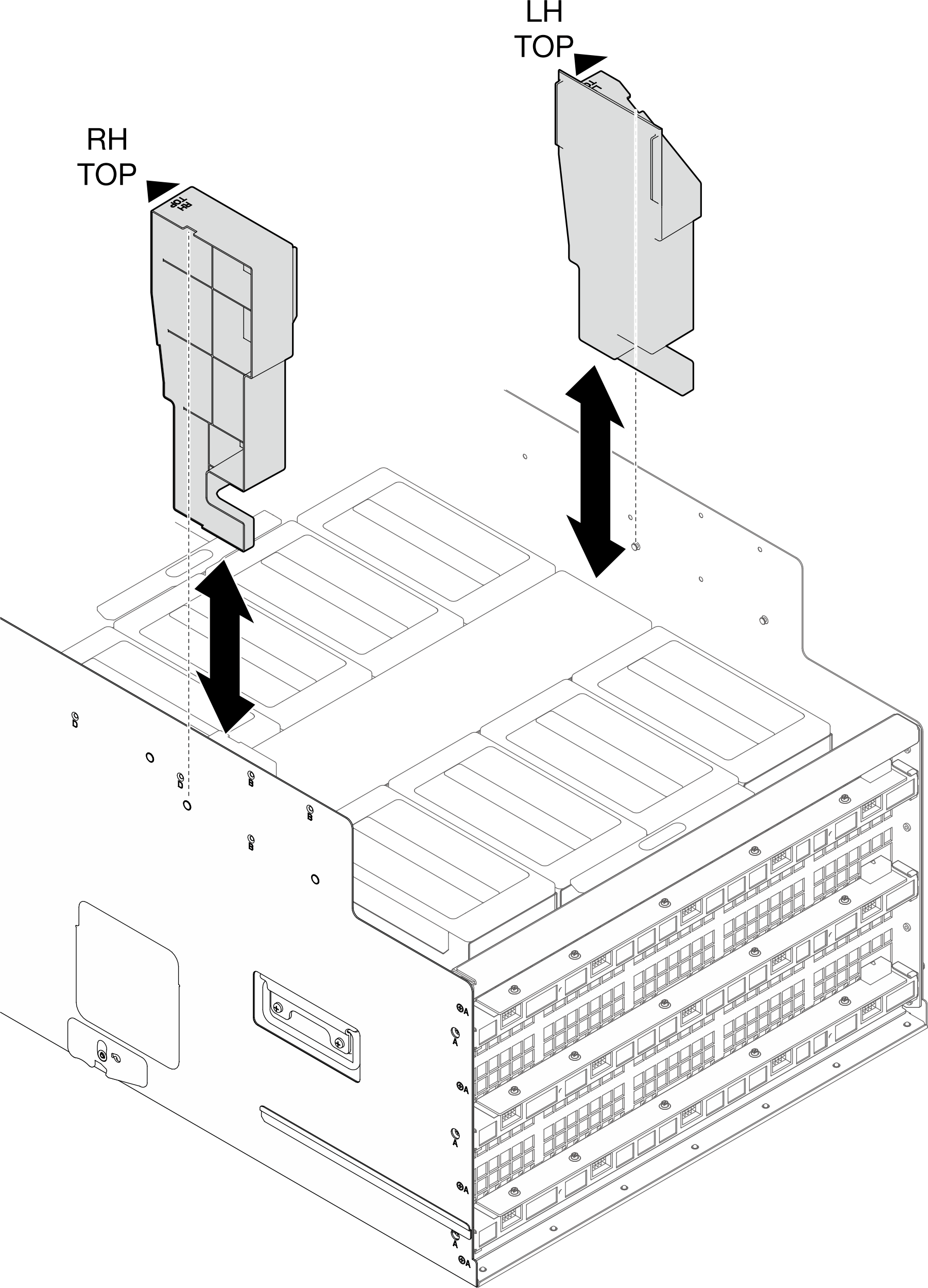

    Figura 1. Remoção do duto de ar da GPU
    GPU air duct removal

Depois de concluir

Se você receber instruções para retornar o componente ou o dispositivo opcional, siga todas as instruções do pacote e use os materiais do pacote para remessa que foram fornecidos.
