Extracción del conducto de aire de una GPU

Siga las instrucciones que aparecen en esta sección para extraer el conducto de aire de una GPU. El procedimiento debe ser realizado por un técnico capacitado.

Acerca de esta tarea

Atención
  • Lea Directrices de instalación y Lista de comprobación de inspección de seguridad para asegurarse de que trabaja con seguridad.
  • Apague el servidor y los dispositivos periféricos y desconecte los cables de alimentación y todos los cables externos. Consulte Apagado del servidor.
  • Para realizar este procedimiento se requieren dos personas y un dispositivo de elevación en el sitio que soporte hasta 400 lb (181 kg). Si todavía no tiene un dispositivo de elevación disponible, Lenovo ofrece el Genie Lift GL-8 material lift que se puede comprar en Data Center Solution Configurator. Asegúrese de incluir el freno de liberación con el pie y la plataforma de carga al pedir el Genie Lift GL-8 material lift.

Procedimiento

  1. Prepárese para esta tarea.
    1. Tire de la lanzadera del sistema para quitarla del chasis y colóquela en la plataforma elevadora. Consulte Extracción de la lanzadera del sistema.
    2. Quite la bandeja de computación. Consulte Extracción de la bandeja de computación.
    3. Quite el marco del soporte del cable y el conjunto del deflector. Consulte Extracción del marco del soporte del cable y el conjunto del deflector.
    4. Quite el complejo de alimentación. Consulte Extracción del complejo de alimentación.
  2. Sostenga los bordes del conducto de aire de la GPU y, a continuación, levántelo para quitarlo de la lanzadera del sistema.

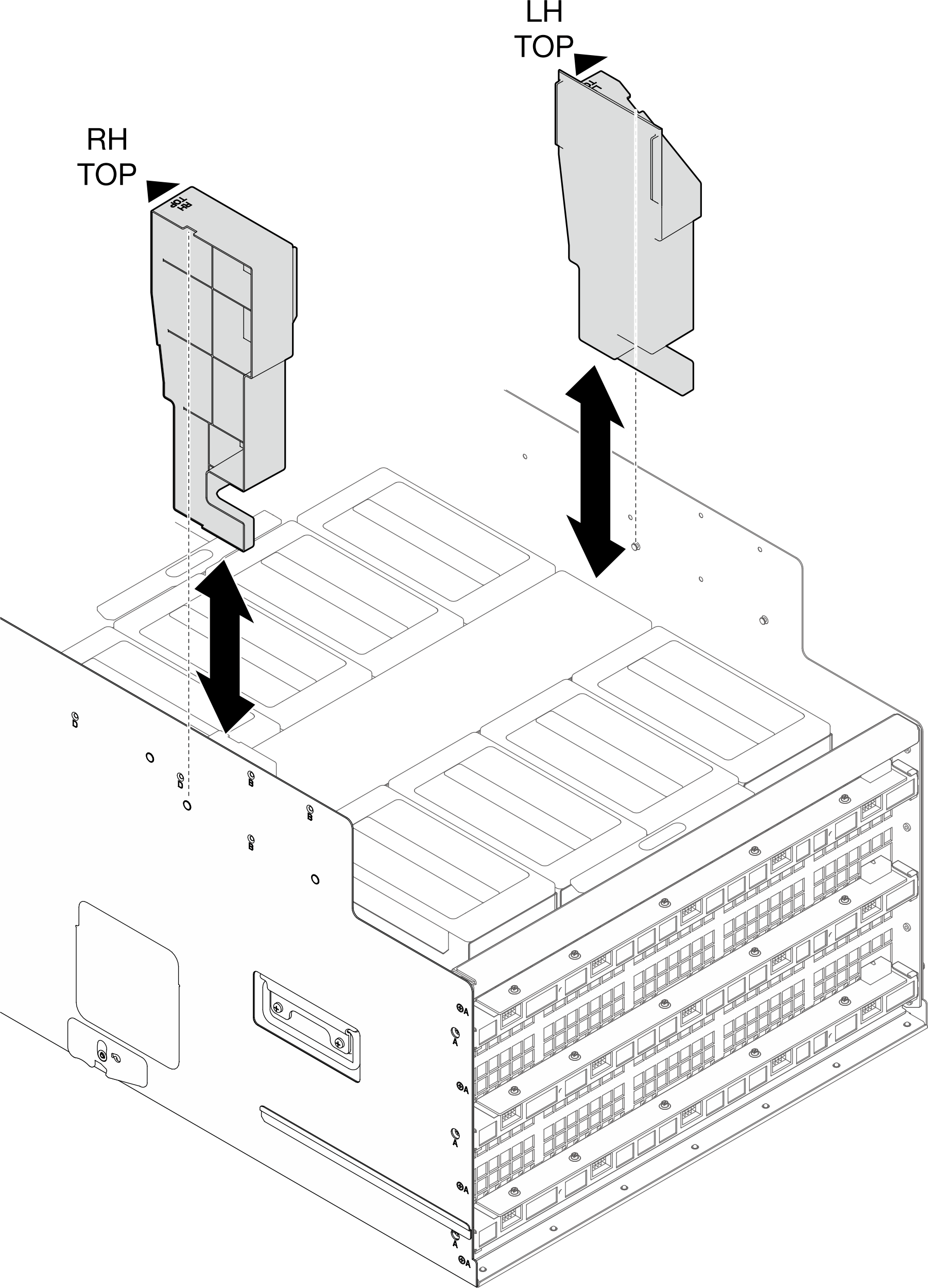

    Figura 1. Extracción del conducto de aire de GPU
    GPU air duct removal

Después de finalizar

Si se le indica que devuelva el componente o dispositivo opcional, siga todas las instrucciones del embalaje y utilice los materiales de embalaje para el envío que se le suministraron.
