Extracción del complejo de alimentación

Siga las instrucciones que aparecen en esta sección para extraer el complejo de alimentación. El procedimiento debe ser realizado por un técnico capacitado.

Acerca de esta tarea

Atención

Lea Directrices de instalación y Lista de comprobación de inspección de seguridad para asegurarse de que trabaja con seguridad.
Apague el servidor y los dispositivos periféricos y desconecte los cables de alimentación y todos los cables externos. Consulte Apagado del servidor.
Para realizar este procedimiento se requieren dos personas y un dispositivo de elevación en el sitio que soporte hasta 400 lb (181 kg). Si todavía no tiene un dispositivo de elevación disponible, Lenovo ofrece el Genie Lift GL-8 material lift que se puede comprar en Data Center Solution Configurator. Asegúrese de incluir el freno de liberación con el pie y la plataforma de carga al pedir el Genie Lift GL-8 material lift.

Procedimiento

Prepárese para esta tarea.
1. Tire de la lanzadera del sistema para quitarla del chasis y colóquela en la plataforma elevadora. Consulte Extracción de la lanzadera del sistema.
2. Desconecte todos los cables de la tarjeta de interposición de la PSU.
3. Quite la bandeja de computación. Consulte Extracción de la bandeja de computación.
4. Desconecte todos los cables de la placa de distribución de alimentación.
5. Quite el marco del soporte del cable y el conjunto del deflector. Consulte Extracción del marco del soporte del cable y el conjunto del deflector.
Quite el complejo de alimentación.
1. Suelte los seis tornillos marcados con B en ambos lados de la lanzadera del sistema.
2. Levante el complejo de alimentación y quítelo de la lanzadera del sistema.

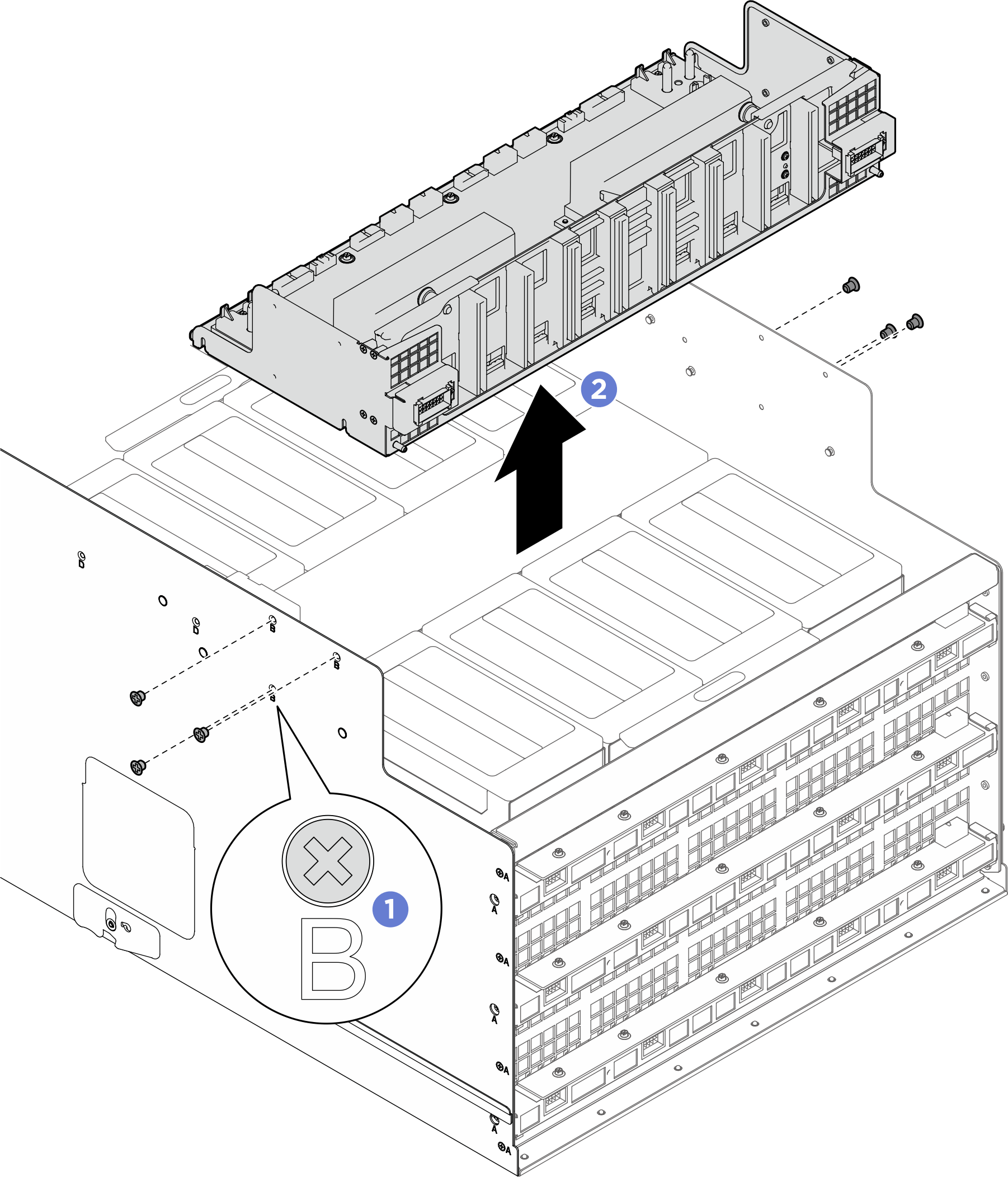

Figura 1. Extracción del complejo de alimentación

Después de finalizar

Si se le indica que devuelva el componente o dispositivo opcional, siga todas las instrucciones del embalaje y utilice los materiales de embalaje para el envío que se le suministraron.
