Stromversorgungskomplex entfernen

Führen Sie die Anweisungen in diesem Abschnitt aus, um den Stromversorgungskomplex zu entfernen. Der Vorgang muss von einem qualifizierten Kundendiensttechniker ausgeführt werden.

Zu dieser Aufgabe

Achtung
  • Lesen Sie Installationsrichtlinien und Sicherheitsprüfungscheckliste, um sicherzustellen, dass Sie sicher arbeiten.
  • Schalten Sie den Server und die Peripheriegeräte aus und trennen Sie alle Netzkabel und externen Kabel. Siehe Server ausschalten.
  • Für dieses Verfahren sind zwei Personen und eine Hebevorrichtung vor Ort erforderlich, die bis zu 181 kg (400 lb) unterstützt. Wenn Ihnen noch keine Hebevorrichtung zur Verfügung steht, bietet Lenovo den Genie Lift GL-8 material lift an, der mit dem Data Center Solution Configurator Zusätzlich zum Genie Lift GL-8 material lift sollten Sie unbedingt auch die fußbetätigte Haltebremse und die Ladeplattform bestellen.

Vorgehensweise

  1. Bereiten Sie diese Aufgabe vor.
    1. Ziehen Sie den System-Shuttle aus dem Gehäuse und setzen Sie ihn auf die Hebebühne. Siehe System-Shuttle entfernen.
    2. Ziehen Sie alle Kabel vom PSU-Interposer ab.
    3. Entfernen Sie die Systemplatine. Siehe Einbaurahmen entfernen.
    4. Ziehen Sie alle Kabel von der Stromversorgungsplatine ab.
    5. Entfernen Sie den Kabelhalterrahmen und die Kabelführungsbaugruppe. Siehe Kabelhalterrahmen und Kabelführungsbaugruppe entfernen.
  2. Entfernen Sie den Stromversorgungskomplex.
    1. Lösen Sie die sechs mit B markierten Schrauben auf beiden Seiten des System-Shuttles.
    2. Heben Sie den Stromversorgungskomplex aus dem System-Shuttle heraus.

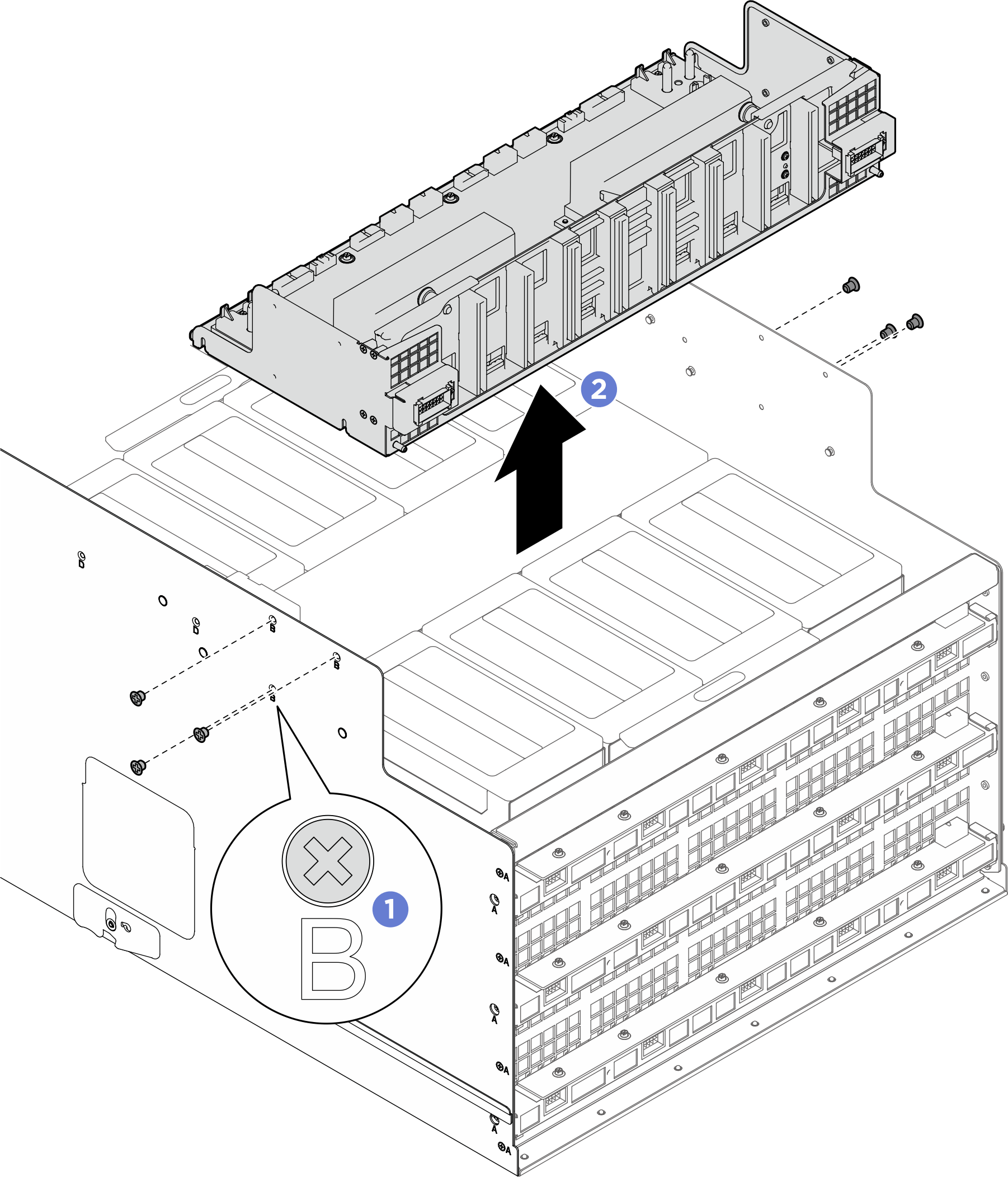

    Abbildung 1. Entfernen des Stromversorgungskomplexes
    Power complex removal

Nach dieser Aufgabe

Wenn Sie angewiesen werden, die Komponente oder die Zusatzeinrichtung einzusenden, befolgen Sie die Verpackungsanweisungen und verwenden Sie ggf. das mitgelieferte Verpackungsmaterial für den Transport.
