Stromversorgungskomplex installieren
Führen Sie die Anweisungen in diesem Abschnitt aus, um den Stromversorgungskomplex zu installieren. Der Vorgang muss von einem qualifizierten Kundendiensttechniker ausgeführt werden.
Zu dieser Aufgabe
Achtung
- Lesen Sie Installationsrichtlinien und Sicherheitsprüfungscheckliste, um sicherzustellen, dass Sie sicher arbeiten.
- Berühren Sie mit der antistatischen Schutzhülle, in der sich die Komponente befindet, eine unlackierte Metalloberfläche am Server. Entnehmen Sie die Komponente anschließend aus der Schutzhülle und legen Sie sie auf eine antistatische Oberfläche.
- Für dieses Verfahren sind zwei Personen und eine Hebevorrichtung vor Ort erforderlich, die bis zu 181 kg (400 lb) unterstützt. Wenn Ihnen noch keine Hebevorrichtung zur Verfügung steht, bietet Lenovo den Genie Lift GL-8 material lift an, der mit dem Data Center Solution Configurator Zusätzlich zum Genie Lift GL-8 material lift sollten Sie unbedingt auch die fußbetätigte Haltebremse und die Ladeplattform bestellen.
Vorgehensweise

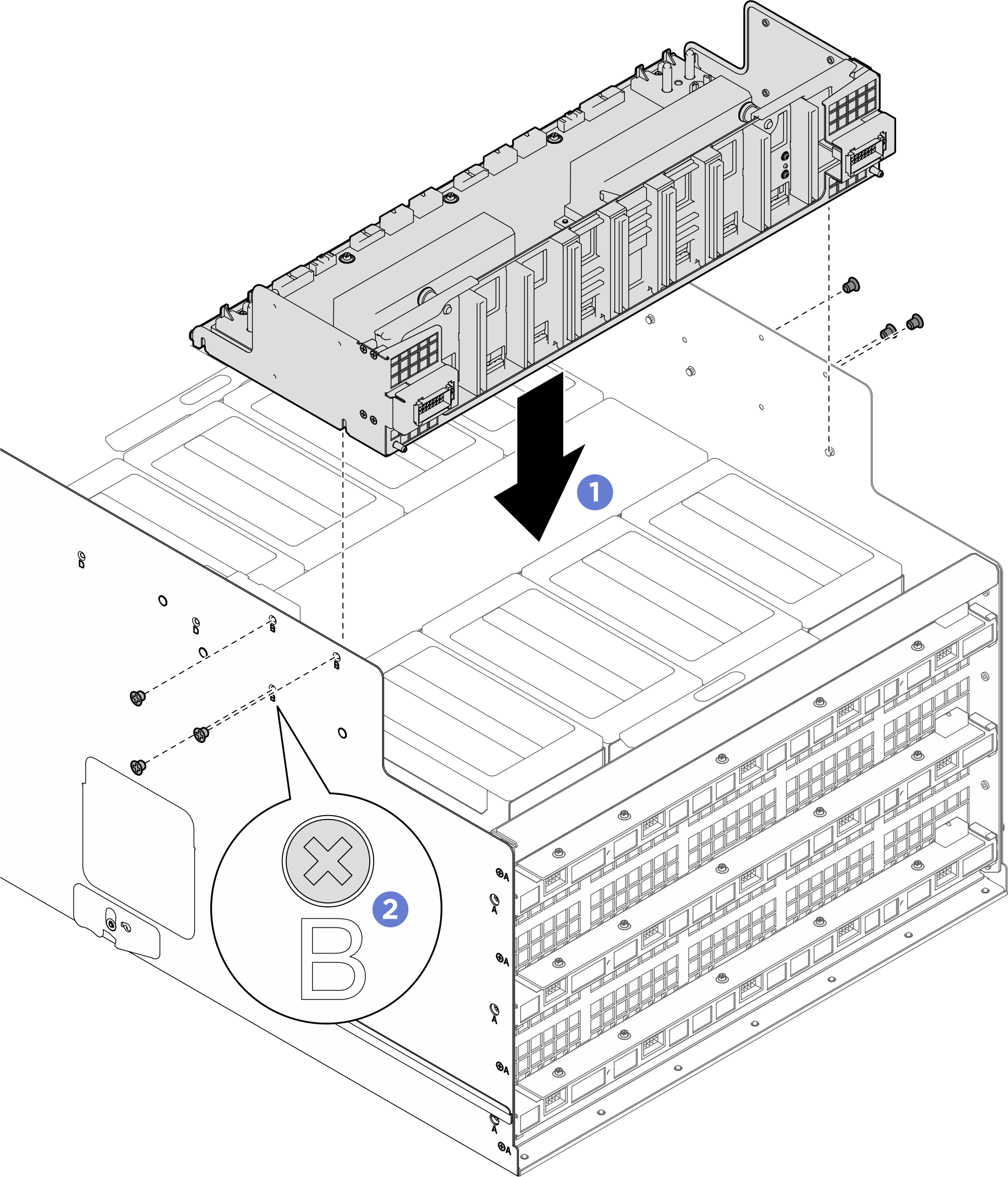

Richten Sie den Stromversorgungskomplex an den Führungsstiften am System-Shuttle aus. Senken Sie den Stromversorgungskomplex dann in das System-Shuttle ab, bis er fest sitzt.
Suchen Sie die sechs mit B markierten Schraubenlöcher auf beiden Seiten des System-Shuttles. Ziehen Sie dann die sechs Schrauben fest, um den Stromversorgungskomplex zu befestigen.Abbildung 1. Installation des Stromversorgungskomplexes
Nach dieser Aufgabe
- Installieren Sie den Kabelhalterrahmen und die Kabelführungsbaugruppe erneut. Siehe Kabelhalterrahmen und Kabelführungsbaugruppe installieren.
- Verbinden Sie die Kabel mit der Stromversorgungsplatine. Weitere Informationen finden Sie weiter unten.
- Installieren Sie den Einbaurahmen erneut. Siehe Einbaurahmen installieren.
- Schließen Sie die Kabel an den PSU-Interposer an. Weitere Informationen finden Sie weiter unten.
- Installieren Sie das System-Shuttle erneut. Siehe Systemshuttle installieren.
- Schließen Sie den Austausch der Komponenten ab. Informationen dazu finden Sie im Abschnitt Austausch von Komponenten abschließen.
