Installazione del complesso di alimentazione

Seguire le istruzioni riportate in questa sezione per installare il complesso di alimentazione. La procedura deve essere eseguita da un tecnico qualificato.

Informazioni su questa attività

Attenzione
  • Leggere Linee guida per l'installazione ed Elenco di controllo per la sicurezza per assicurarsi di operare in sicurezza.
  • Mettere in contatto l'involucro antistatico contenente il componente con qualsiasi superficie metallica non verniciata del server, quindi rimuoverlo dall'involucro e posizionarlo su una superficie antistatica.
  • Per eseguire questa procedura sono necessarie due persone e un dispositivo di sollevamento in grado di supportare fino a 400 libbre (181 kg). Se non si dispone già di un dispositivo di sollevamento, Lenovo offre la Genie Lift GL-8 material lift che può essere acquistata in Data Center Solution Configurator. Assicurarsi di includere il freno a pedale e la piattaforma di carico al momento dell'ordine Genie Lift GL-8 material lift.

Procedura

  1. Allineare il complesso di alimentazione ai piedini della guida sullo shuttle di sistema; quindi abbassare il complesso di alimentazione nello shuttle di sistema finché non è bloccato saldamente in posizione.
  2. Individuare i sei fori per viti contrassegnati con B su entrambi i lati dello shuttle di sistema; quindi serrare le sei viti per fissare il complesso di alimentazione.

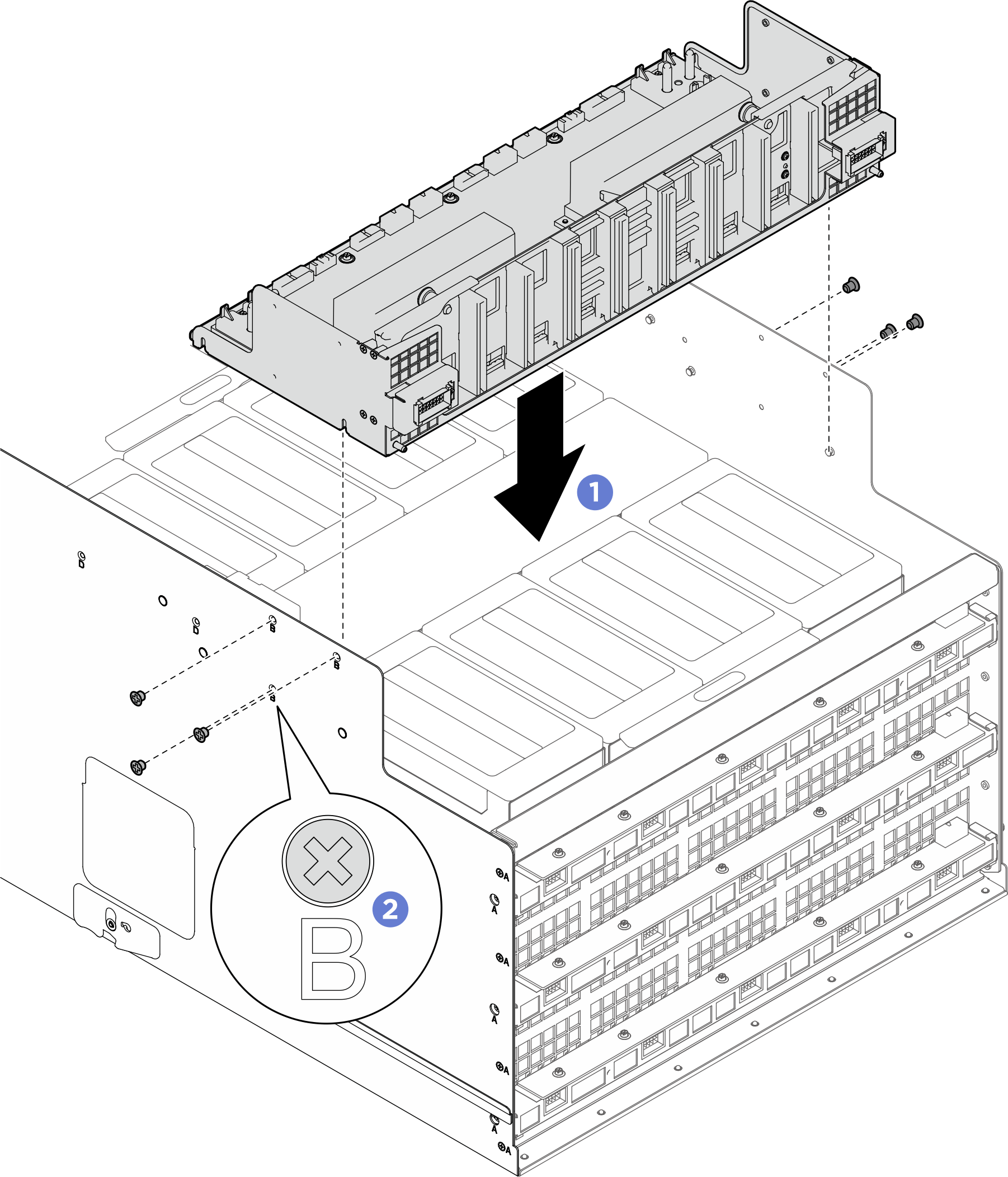

    Figura 1. Installazione del complesso di alimentazione
    Power complex installation

Dopo aver terminato

  1. Reinstallare il telaio del fermacavo e l'assieme deflettore. Vedere Installazione del telaio del fermacavo e dell'assieme del deflettore.
  2. Collegare i cavi alla scheda di distribuzione dell'alimentazione. Per ulteriori informazioni, vedere di seguito.
  3. Reinstallare il vassoio di elaborazione. Vedere Installazione del vassoio di elaborazione.
  4. Collegare i cavi all'interposer PSU. Per ulteriori informazioni, vedere di seguito.
  5. Reinstallare lo shuttle di sistema. Vedere Installazione dello shuttle di sistema.
  6. Completare le operazioni di sostituzione dei componenti. Vedere Completamento delle operazioni di sostituzione dei componenti.
