安裝電源複合體

請依照本節中的指示安裝電源複合體。此程序必須由經過培訓的維修技術人員執行。

關於此作業

小心
  • 閱讀安裝準則和安全檢驗核對清單，確保工作時安全無虞。
  • 將裝有元件的防靜電保護袋與伺服器上任何未上漆的金屬表面接觸；然後，從保護袋中取出元件，將它放在防靜電表面上。
  • 執行此程序時，現場需要兩個人和一台最大可承重 400 磅（181 公斤）的起重設備。如果您還沒有可用的起重設備，Lenovo 提供了 Genie Lift GL-8 material lift，可在 Data Center Solution Configurator。訂購 Genie Lift GL-8 material lift 時，請確保包含腳踏釋放煞車和負荷平台。

程序

  1. 將電源複合件對齊系統滑動箱上的導引插腳，然後將電源複合件下降至系統滑動箱，直到確實卡入定位。
  2. 請在系統滑槽兩側，找出標有 B 的六個螺絲孔，然後鎖上六顆螺絲以固定電源複合件。

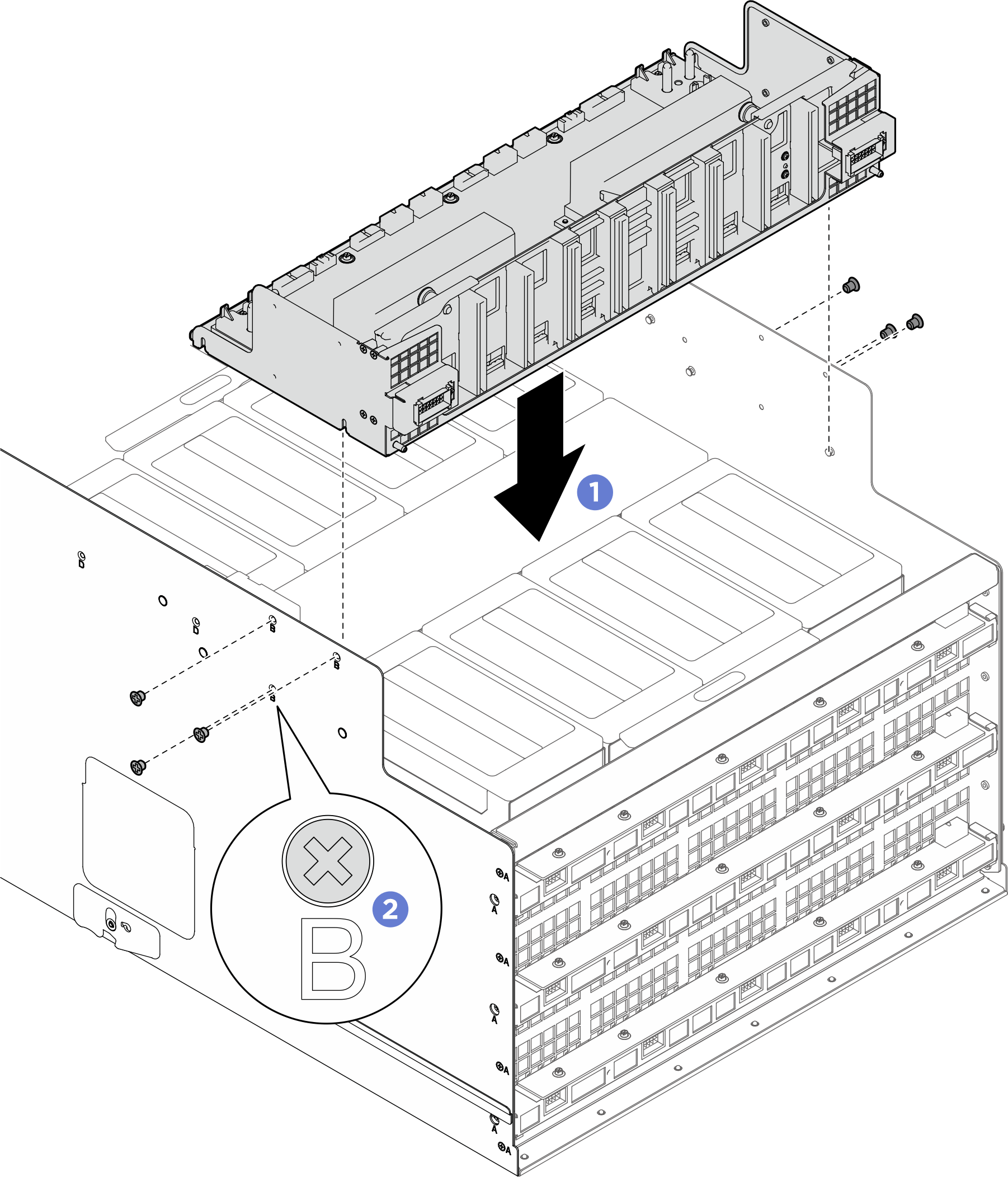

    圖 1. 安裝電源複合體
    Power complex installation

在您完成之後

  1. 重新安裝纜線固定器框架和擋板組件。請參閱安裝纜線固定器框架和擋板組件。
  2. 將纜線連接至電源配送板。如需更多資訊，請參見下文。
  3. 重新安裝運算匣。請參閱安裝運算匣。
  4. 將纜線連接到 PSU 轉插卡。如需更多資訊，請參見下文。
  5. 請重新安裝系統滑動箱。請參閱安裝系統滑動箱。
  6. 完成零件更換。請參閱完成零件更換。
