Installation du complexe d’alimentation

Suivez les instructions de la présente section pour installer le complexe d’alimentation. La procédure doit être exécutée par un technicien qualifié.

À propos de cette tâche

Avertissement

Lisez Conseils d’installation et Liste de contrôle d’inspection de sécurité pour vous assurer que vous travaillez en toute sécurité.
Mettez l’emballage antistatique contenant le composant contre une zone métallique non peinte du serveur, puis déballez et posez le composant sur une surface de protection antistatique.
Deux personnes et un dispositif de levage sur site pouvant soulever jusqu’à 181 kg (400 lb) sont nécessaires pour mener à bien cette procédure. Si vous ne disposez pas de dispositif de levage, Lenovo vous propose le Genie Lift GL-8 material lift, qui peut être acheté à l’adresse suivante : Data Center Solution Configurator. Assurez-vous d’inclure la pédale de frein et la plateforme de chargement lorsque vous commandez le Genie Lift GL-8 material lift.

Procédure

Alignez le complexe d’alimentation sur les broches de guidage de la navette système. Ensuite, abaissez-le dans la navette jusqu’à ce qu’il soit correctement fixé.
Repérez les six trous de vis accompagnés de l’inscription B de chaque côté de la navette système. Ensuite, serrez les six vis pour fixer le complexe d’alimentation.

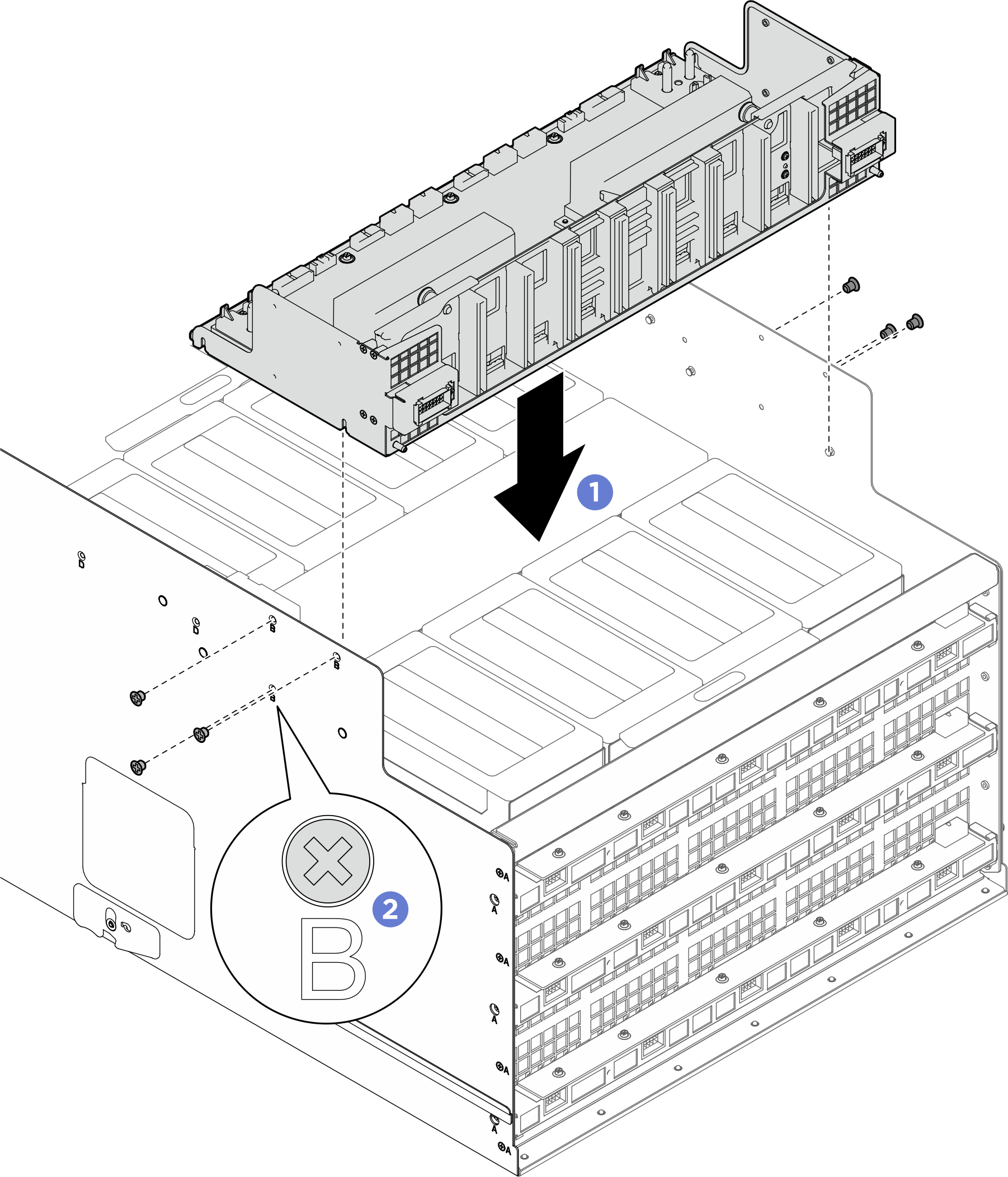

Figure 1. Installation du complexe d’alimentation

Après avoir terminé
