Installation du bloc cadre du support de câble et grille
Suivez les instructions de la présente section pour installer le bloc cadre du support de câble et grille. La procédure doit être exécutée par un technicien qualifié.
À propos de cette tâche
Avertissement
- Lisez Conseils d’installation et Liste de contrôle d’inspection de sécurité pour vous assurer que vous travaillez en toute sécurité.
- Mettez l’emballage antistatique contenant le composant contre une zone métallique non peinte du serveur, puis déballez et posez le composant sur une surface de protection antistatique.
- Deux personnes et un dispositif de levage sur site pouvant soulever jusqu’à 181 kg (400 lb) sont nécessaires pour mener à bien cette procédure. Si vous ne disposez pas de dispositif de levage, Lenovo vous propose le Genie Lift GL-8 material lift, qui peut être acheté à l’adresse suivante : Data Center Solution Configurator. Assurez-vous d’inclure la pédale de frein et la plateforme de chargement lorsque vous commandez le Genie Lift GL-8 material lift.
Procédure
Placez le bloc cadre du support de câble et grille au-dessus du complexe GPU. Ensuite, faites-le coulisser vers l’avant, dans la navette système.

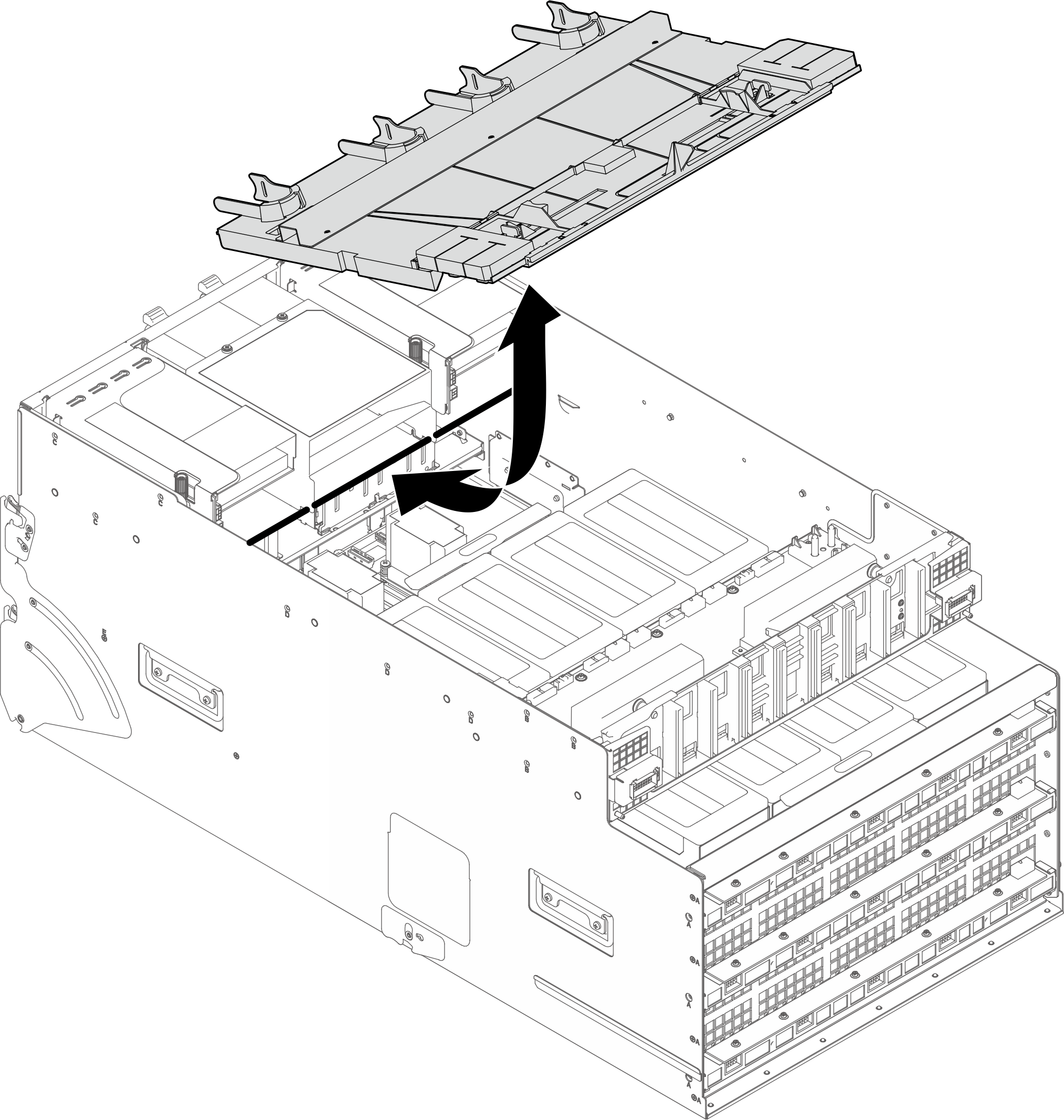

Figure 1. Installation du bloc cadre du support de câble et grille
Après avoir terminé
- Connectez les câbles au tableau de distribution. Voir ci-dessous pour plus d’informations.
- Réinstallez le plateau de calcul. Voir Installation du plateau de calcul.
- Branchez les câbles sur l’interposeur du PSU. Voir ci-dessous pour plus d’informations.
- Réinstallez la navette système. Voir Installation de la navette système.
- Terminez de remplacer les composants. Voir Fin du remplacement des composants.
