ติดตั้งโครงตัวยึดสายและส่วนประกอบแผ่นกั้น
ทำตามคำแนะนำในส่วนนี้เพื่อติดตั้งโครงตัวยึดสายและส่วนประกอบแผ่นกั้น ขั้นตอนนี้ต้องดำเนินการโดยช่างเทคนิคที่ได้รับการฝึกอบรม
เกี่ยวกับงานนี้
ข้อควรสนใจ
- อ่าน คู่มือการติดตั้ง และ รายการตรวจสอบความปลอดภัย เพื่อให้แน่ใจว่าคุณจะทำงานได้อย่างปลอดภัย
- นำบรรจุภัณฑ์แบบมีการป้องกันไฟฟ้าสถิตที่มีส่วนประกอบไปแตะที่พื้นผิวโลหะที่ไม่ทาสีบนเซิร์ฟเวอร์ แล้วจึงนำส่วนประกอบออกจากบรรจุภัณฑ์ และวางลงบนพื้นผิวป้องกันไฟฟ้าสถิต
- ต้องมีสองคนและอุปกรณ์ยกหนึ่งตัวในสถานที่ที่รองรับน้ำหนักได้ถึง 400 ปอนด์ (181 กก.) ในการดำเนินขั้นตอนนี้ หากคุณยังไม่มีอุปกรณ์ยก Lenovo มี Genie Lift GL-8 material lift ที่คุณสามารถซื้อได้ที่ Data Center Solution Configurator อย่าลืมรวมเบรกเท้าและแท่นยกไว้ในรายการขณะสั่งซื้อ Genie Lift GL-8 material lift
ขั้นตอน
วางโครงตัวยึดสายและส่วนประกอบแผ่นกั้นไว้ด้านบนของ GPU คอมเพล็กซ์ แล้วเลื่อนไปข้างหน้าให้เข้าที่ในชัตเทิลระบบ

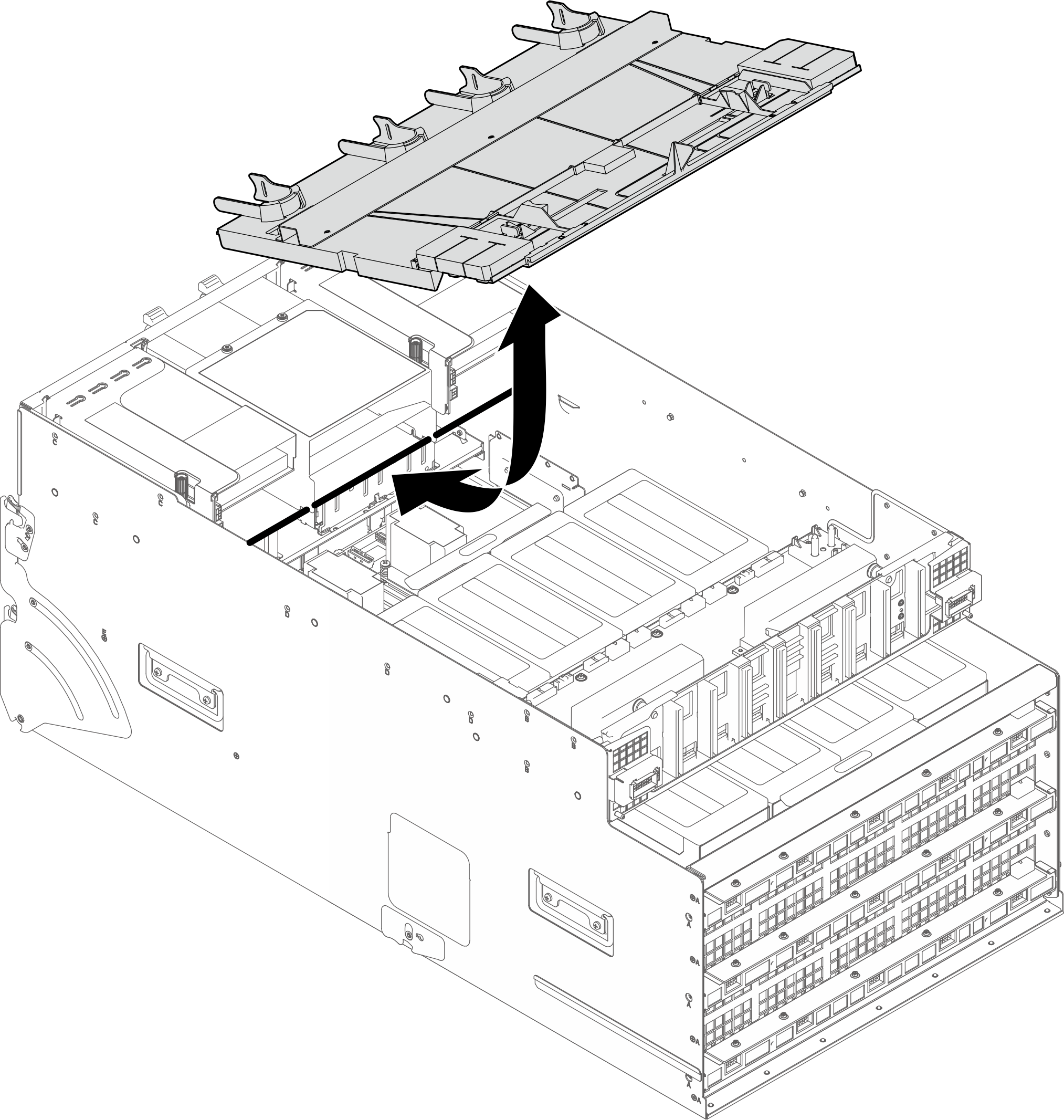

รูปที่ 1. การติดตั้งโครงตัวยึดสายเคเบิลและส่วนประกอบแผ่นกั้น
หลังจากดำเนินการเสร็จ
- เชื่อมต่อสายเข้ากับแผงจ่ายไฟ ดูด้านล่างสำหรับข้อมูลเพิ่มเติม
- ติดตั้งถาดคอมพิวท์กลับเข้าที่ โปรดดู ติดตั้งถาดคอมพิวท์
- เชื่อมต่อสายเข้ากับอินเทอร์โพเซอร์ PSU ดูด้านล่างสำหรับข้อมูลเพิ่มเติม
- ติดตั้งชัตเทิลระบบกลับเข้าที่ โปรดดู ติดตั้งชัตเทิลระบบ
- ดำเนินการเปลี่ยนชิ้นส่วนให้เสร็จสมบูรณ์ ดู ดำเนินการเปลี่ยนชิ้นส่วนให้เสร็จสมบูรณ์
