安裝纜線固定器框架和擋板組件

請依照本節中的指示安裝纜線固定器框架和擋板組件。此程序必須由經過培訓的維修技術人員執行。

關於此作業

小心
  • 閱讀安裝準則和安全檢驗核對清單，確保工作時安全無虞。
  • 將裝有元件的防靜電保護袋與伺服器上任何未上漆的金屬表面接觸；然後，從保護袋中取出元件，將它放在防靜電表面上。
  • 執行此程序時，現場需要兩個人和一台最大可承重 400 磅（181 公斤）的起重設備。如果您還沒有可用的起重設備，Lenovo 提供了 Genie Lift GL-8 material lift，可在 Data Center Solution Configurator。訂購 Genie Lift GL-8 material lift 時，請確保包含腳踏釋放煞車和負荷平台。

程序

將纜線固定器框架和擋板組件放在 GPU 複合體上方，然後向前滑入系統滑動箱中。

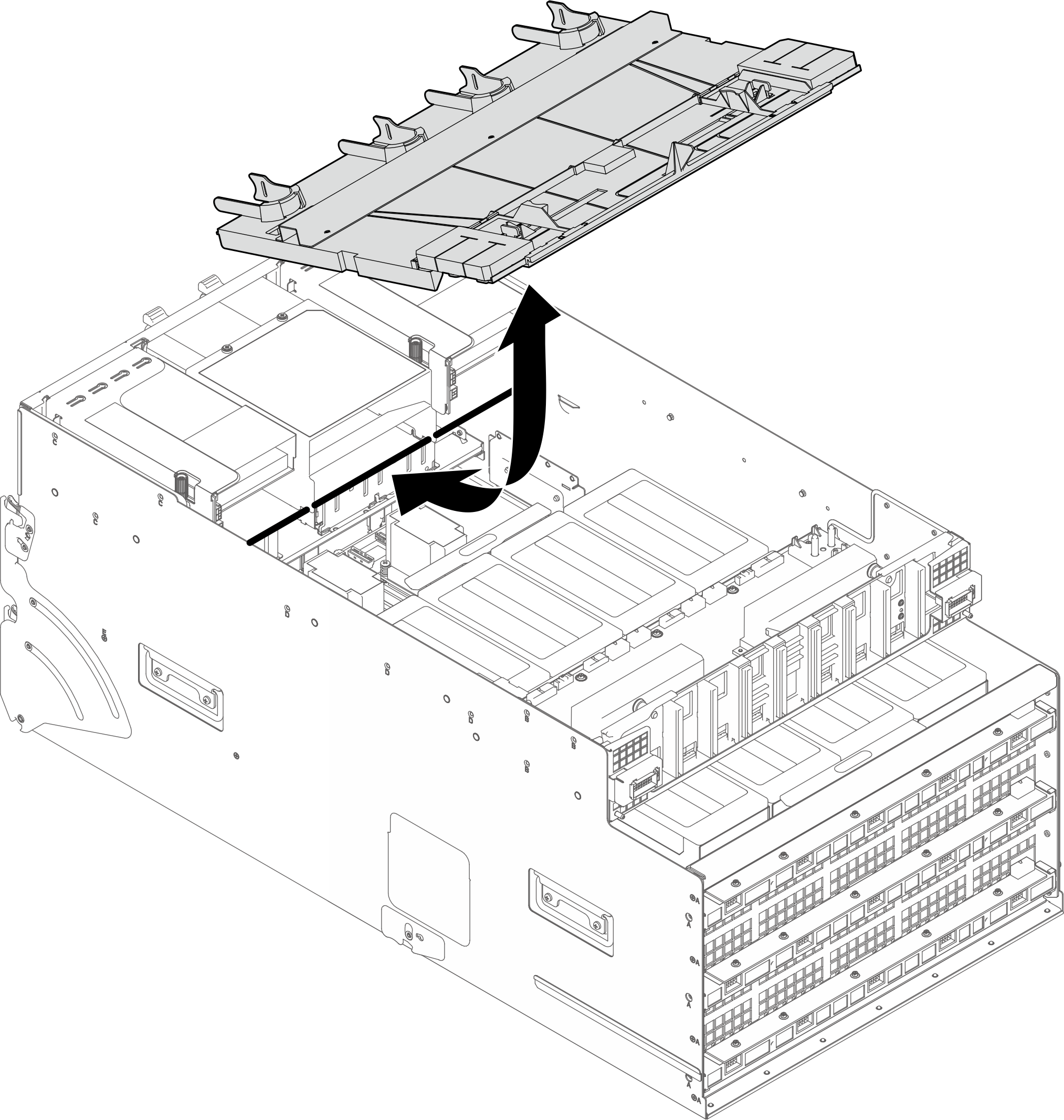

圖 1. 安裝纜線固定架框架和擋板元件
Cable holder frame and baffle assembly installation

在您完成之後

  1. 將纜線連接至電源配送板。如需更多資訊，請參見下文。
  2. 重新安裝運算匣。請參閱安裝運算匣。
  3. 將纜線連接到 PSU 轉插卡。如需更多資訊，請參見下文。
  4. 請重新安裝系統滑動箱。請參閱安裝系統滑動箱。
  5. 完成零件更換。請參閱完成零件更換。
