Instalar o complexo de energia
Siga as instruções nesta seção para instalar o complexo de energia. O procedimento deve ser executado por um técnico treinado.
Sobre esta tarefa
Atenção
- Leia Diretrizes de instalação e Lista de verificação de inspeção de segurança para garantir que esteja trabalhando de forma segura.
- Encoste a embalagem antiestática que contém o componente em qualquer superfície metálica não pintada no servidor; em seguida, remova-o da embalagem e coloque-o em uma superfície antiestática.
- Duas pessoas e um dispositivo de elevação no local que podem suportar até 400 lb (181 kg) são necessários para executar esse procedimento. Se você ainda não tiver um dispositivo de içamento disponível, a Lenovo oferece o Genie Lift GL-8 material lift que pode ser adquirido em Data Center Solution Configurator. Inclua o freio e a plataforma de carga ao pedir o Genie Lift GL-8 material lift.
Procedimento

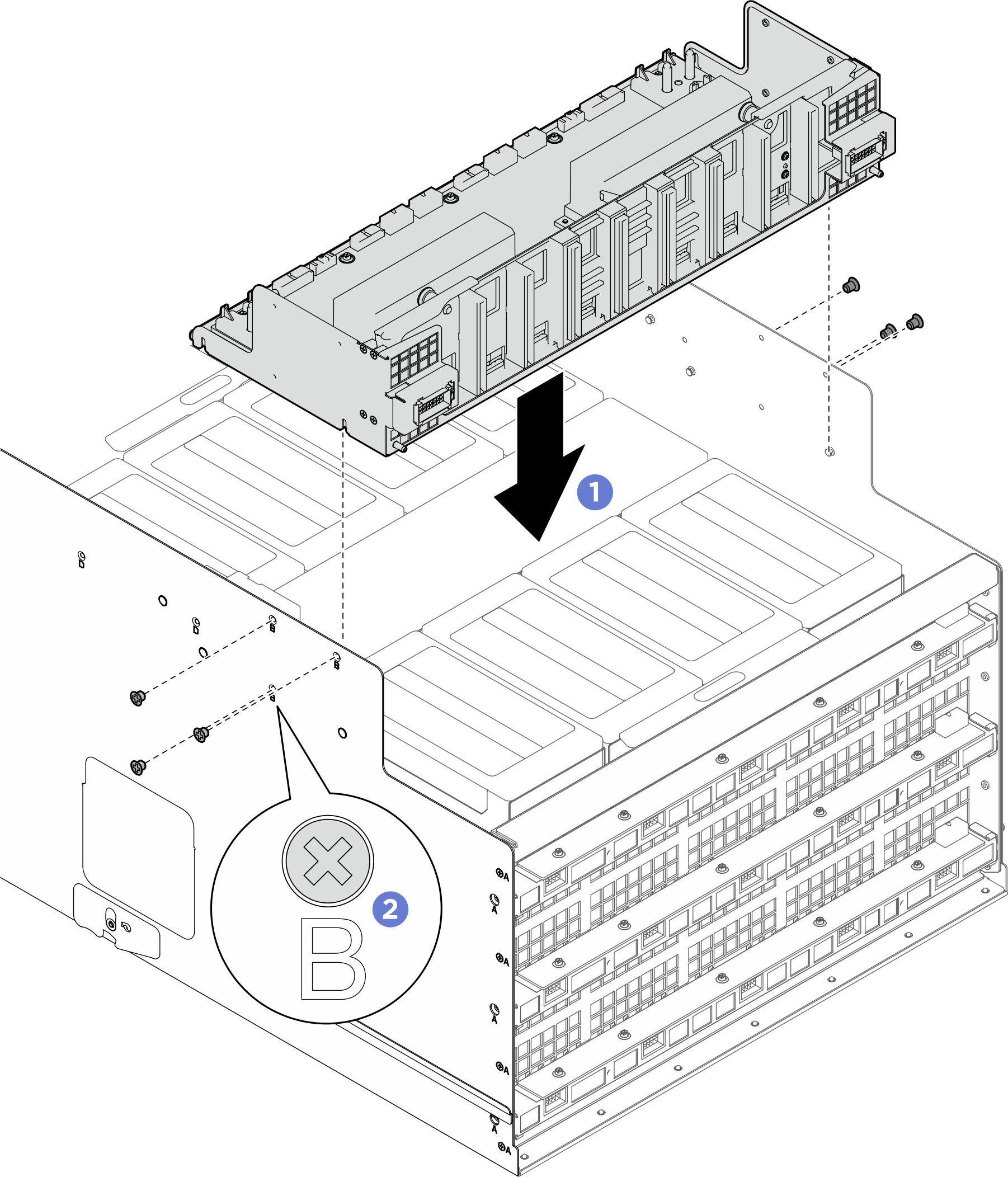

Alinhe o complexo de energia com os seis pinos-guia no suporte do sistema; em seguida, abaixe o complexo de energia no suporte do sistema até que ele fique bem encaixado.
Localize os seis orifícios do parafuso marcados com B nos dois lados do suporte do sistema; em seguida, aperte os seis parafusos para prender o complexo de energia.Figura 1. Instalação do complexo de energia
Depois de concluir
- Reinstale a estrutura do suporte do cabo e o conjunto do defletor. Consulte Instalar a estrutura do suporte do cabo e o conjunto do defletor.
- Conecte os cabos à placa de distribuição de energia. Consulte abaixo mais informações.
- Reinstale a bandeja de cálculo. Consulte Instalar a bandeja de cálculo.
- Conecte os cabos à placa de interposição de PSU. Consulte abaixo mais informações.
- Reinstale o suporte do sistema. Consulte Instalar o suporte do sistema.
- Conclua a substituição de peças. Consulte Concluir a substituição de peças.
