電源複合システムの取り付け

電源複合システムの取り付けを行うには、このセクションの説明に従ってください。この手順は、トレーニングを受けた技術者が行う必要があります。

このタスクについて

重要
  • 安全に作業を行うために、取り付けのガイドラインおよび 安全検査のチェックリストをお読みください。
  • コンポーネントが入っている帯電防止パッケージを、サーバーの塗装されていない金属面に接触させます。次に、それをパッケージから取り出し、帯電防止板の上に置きます。
  • この手順は 2 人で実行する必要があります。また、最大 400 ポンド (181kg) を支えることができるリフト・デバイス 1 台が必要です。リフト・デバイスがまだ手元にない場合、Lenovo では Data Center Solution Configurator で購入していただける Genie Lift GL-8 material lift をご用意しています。Genie Lift GL-8 material lift を注文される際は、フットリリース・ブレーキとロード・プラットフォームが含まれていることを確認してください。

手順

  1. 電源複合システムをシステム・シャトル上のガイド・ピンに合わせ、しっかり固定されるまで電源複合システムをシステム・シャトルに下ろします。
  2. システム・シャトルの両側に B とマークされた 6 個のねじ穴を見つけ、6 本のねじを締めて電源複合システムを固定します。

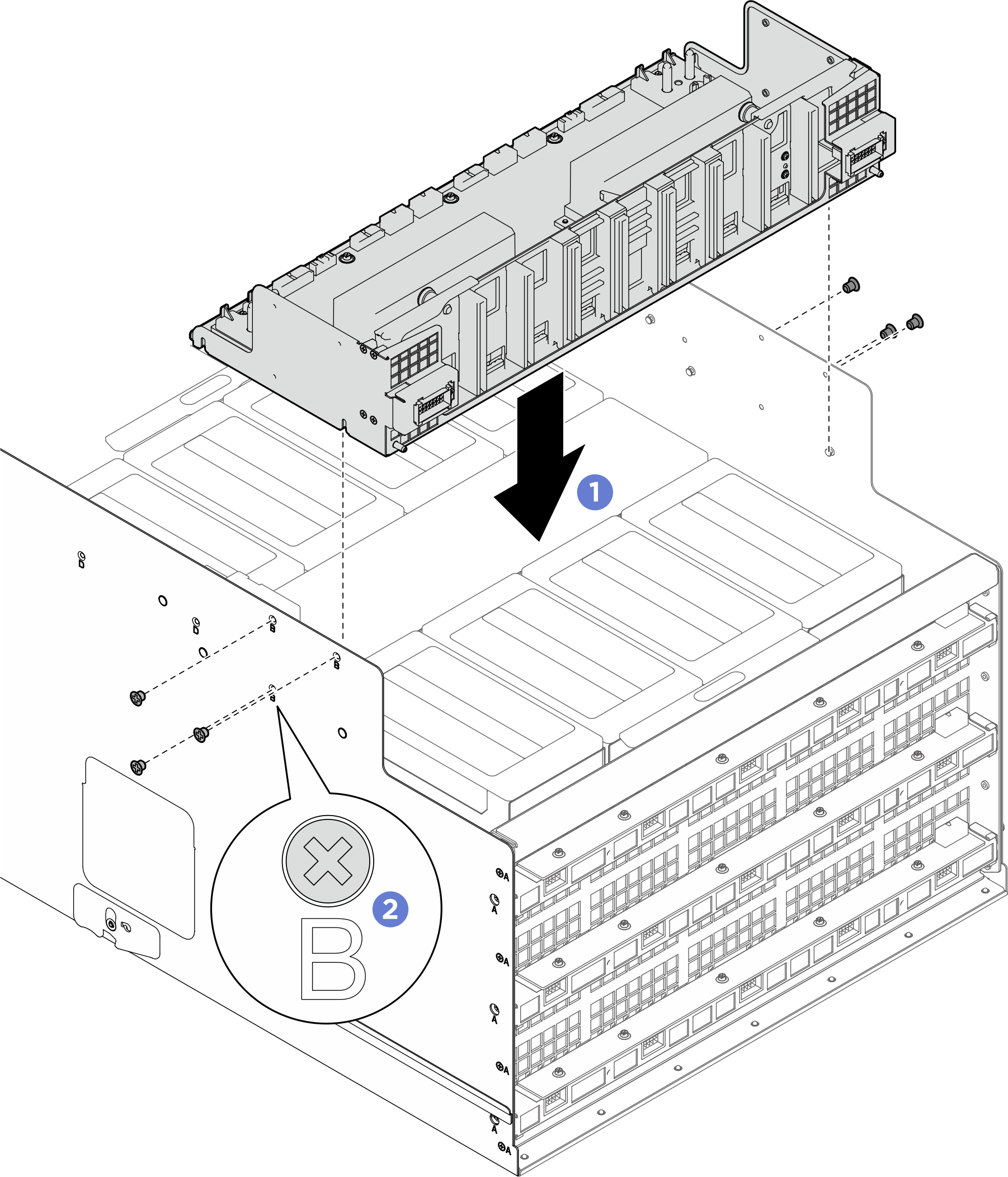

    図 1. 電源複合システムの取り付け
    Power complex installation

完了したら

  1. ケーブル・ホルダー・フレームとバッフル・アセンブリーを再度取り付けます。ケーブル・ホルダー・フレームとバッフル・アセンブリーの取り付けを参照してください。
  2. ケーブルを分電盤に接続します。詳しくは、以下を参照してください。
  3. コンピュート・トレイを再度取り付けます。コンピュート・トレイの取り付けを参照してください。
  4. PSU 変換コネクターにケーブルを接続します。詳しくは、以下を参照してください。
  5. システム・シャトルを再度取り付けます。システム・シャトルの取り付けを参照してください。
  6. 部品交換を完了します。部品交換の完了を参照してください。
