Instalación del complejo de alimentación

Siga las instrucciones de esta sección para instalar el complejo de alimentación. El procedimiento debe ser realizado por un técnico capacitado.

Acerca de esta tarea

Atención

Lea Directrices de instalación y Lista de comprobación de inspección de seguridad para asegurarse de que trabaja con seguridad.
Ponga en contacto la bolsa antiestática que contiene el componente con cualquier superficie metálica no pintada del servidor y, a continuación, quite el componente de la bolsa y colóquelo en una superficie antiestática.
Para realizar este procedimiento se requieren dos personas y un dispositivo de elevación en el sitio que soporte hasta 400 lb (181 kg). Si todavía no tiene un dispositivo de elevación disponible, Lenovo ofrece el Genie Lift GL-8 material lift que se puede comprar en Data Center Solution Configurator. Asegúrese de incluir el freno de liberación con el pie y la plataforma de carga al pedir el Genie Lift GL-8 material lift.

Procedimiento

Alinee el complejo de alimentación con las patillas guía de la lanzadera del sistema y, a continuación, baje el complejo de alimentación hacia la lanzadera del sistema hasta que quede bien enganchado.
Ubique los seis orificios de tornillos marcados con B en ambos lados de la lanzadera del sistema. Luego, apriete los seis tornillos para fijar el complejo de alimentación.

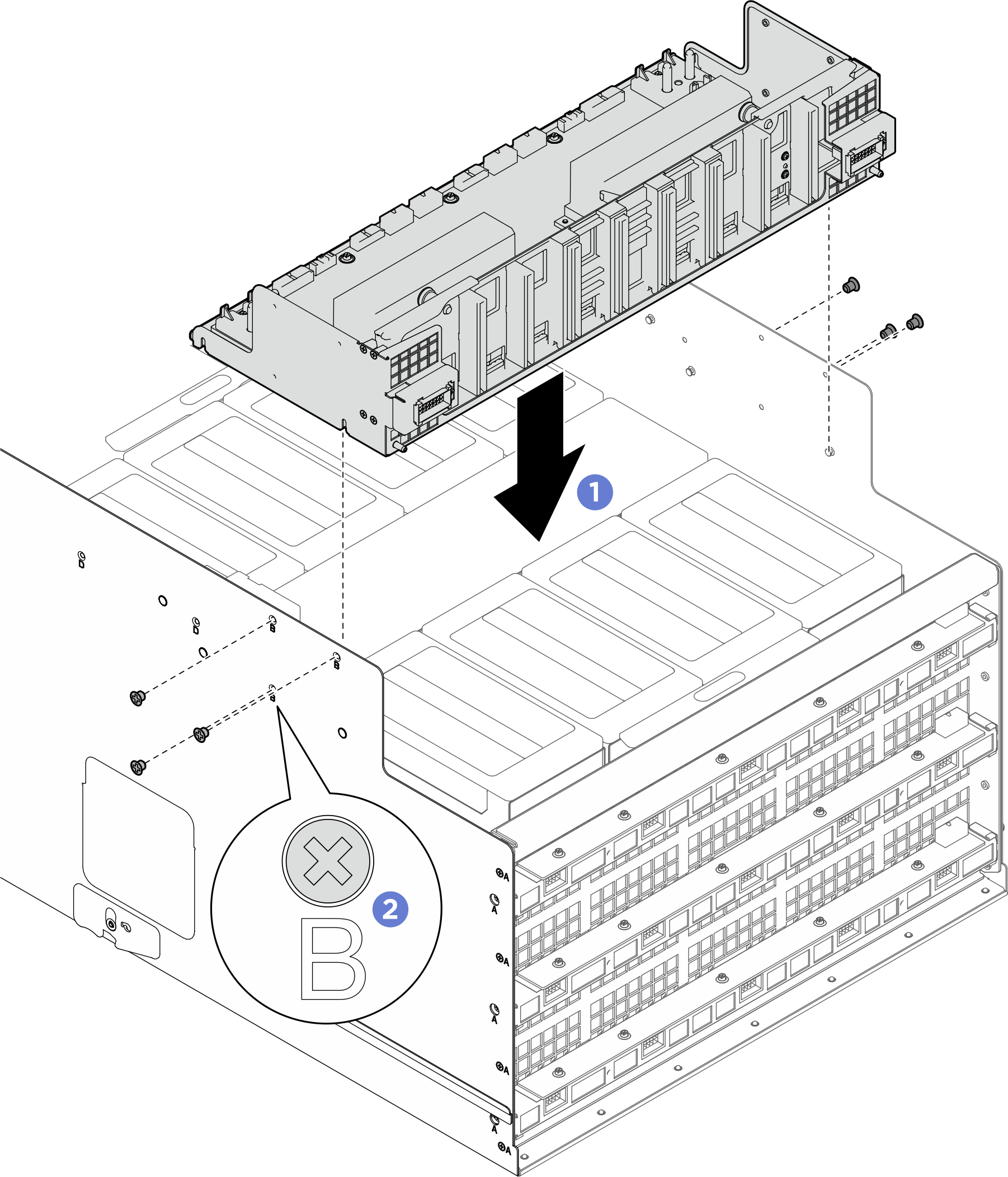

Figura 1. Instalación del complejo de alimentación

Después de finalizar
