Installation de la pile CMOS (CR2032)

Suivez les instructions de cette section pour installer la pile CMOS (CR2032).

S002

ATTENTION

Le bouton de mise sous tension du serveur et l’interrupteur du bloc d’alimentation ne coupent pas le courant électrique alimentant l’unité. En outre, le système peut être équipé de plusieurs cordons d'alimentation. Pour mettre l'unité hors tension, vous devez déconnecter tous les cordons de la source d'alimentation.

S004

ATTENTION

Lors du remplacement de la pile au lithium, remplacez-la uniquement par une pile Lenovo de la référence spécifiée ou d'un type équivalent recommandé par le fabricant. Si votre système est doté d'un module contenant une batterie au lithium, remplacez-le uniquement par un module identique, produit par le même fabricant. La batterie contient du lithium et peut exploser en cas de mauvaise utilisation, de mauvaise manipulation ou de mise au rebut inappropriée.

Ne pas :

• La jeter à l'eau
• L'exposer à une température supérieure à 100 °C (212 °F)
• La réparer ou la démonter

Ne mettez pas la pile à la poubelle. Pour la mise au rebut, reportez-vous à la réglementation en vigueur.

S005

ATTENTION

Cette pile est une pile au lithium-ion. Pour éviter tout risque d'explosion, ne la faites pas brûler. Ne la remplacez que par une pile agréée. Pour le recyclage ou la mise au rebut, reportez-vous à la réglementation en vigueur.

À propos de cette tâche

Avertissement

Lisez Conseils d’installation et Liste de contrôle d’inspection de sécurité pour vous assurer que vous travaillez en toute sécurité.

Important

Les paragraphes suivants fournissent des informations que vous devez prendre en compte avant de remplacer la pile CMOS dans le serveur :

• Vous devez remplacer la pile CMOS par une pile CMOS au lithium du même type et du même fabricant.
• Après avoir remplacé la pile CMOS, vous devez reconfigurer le serveur et réinitialiser la date et l’heure du système.

Procédure

1. Suivez les instructions de manipulation et d'installation spécifiques fournies avec la pile CMOS.
   Avertissement

   La pile CMOS peut ne pas fonctionner si vous la mettez en contact avec une surface métallique, telle que le côté du serveur, lorsque vous la remplacez.
2. Repérez le connecteur de la pile CMOS sur le bloc carte mère.
   Figure 1. Emplacement du connecteur de la pile CMOS



   1 Connecteur de la pile CMOS

3. Installez la pile CMOS. Assurez-vous que la pile CMOS est correctement en place.

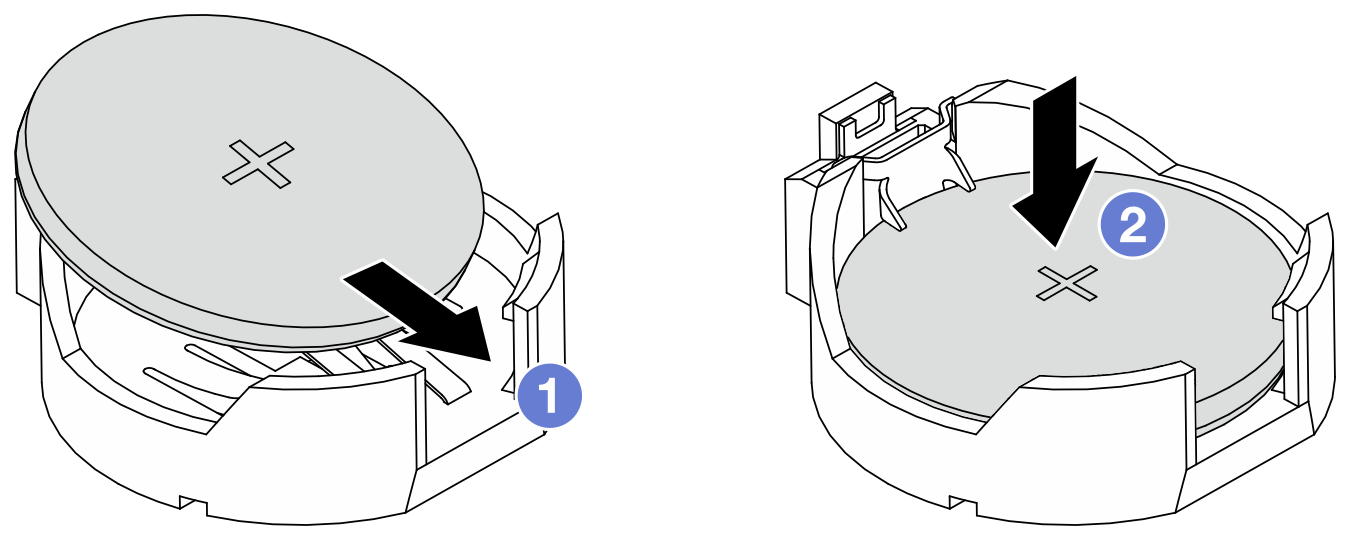

   Figure 2. Installation de la pile CMOS







   Remarque

   Assurez-vous de bien positionner le côté positif vers le haut avant d’installer la pile dans le connecteur.

   1. Inclinez la pile et insérez-la dans le connecteur.

   2. Appuyez sur la pile pour l’enfoncer dans le connecteur jusqu’à ce que le taquet de verrouillage s’enclenche.
