Retrait d'un fond de panier d'unité 2,5 pouces

Suivez les instructions de la présente section pour retirer un fond de panier d’unité 2,5 pouces.

Procédure

1. Préparez-vous à cette tâche.
   1. Retirez le carter supérieur avant. Voir Retrait du carter supérieur avant.
   2. Retirez tous les ventilateurs. Voir Retrait d'un ventilateur.
   3. Retirez le boîtier de ventilation. Voir Retrait du boîtier de ventilation.
   4. Retirez l’ensemble des unités remplaçables à chaud 2,5 pouces et les obturateurs de la baie d’unité (le cas échéant) des baies d’unité. Voir Retrait d'une unité remplaçable à chaud de 2,5 pouces. Placez les unités sur une surface antistatique.
   5. Débranchez le cordon d’alimentation et le câble de signal du fond de panier d’unité 2,5 pouces.
2. Retirez le fond de panier d’unité 2,5 pouces.
   1. Soulevez et maintenez les deux loquets de blocage en haut du fond de panier.
   2. Faites pivoter le fond de panier du haut afin de le dégager des taquets de verrouillage. Ensuite, soulevez délicatement le fond de panier pour le retirer du serveur.

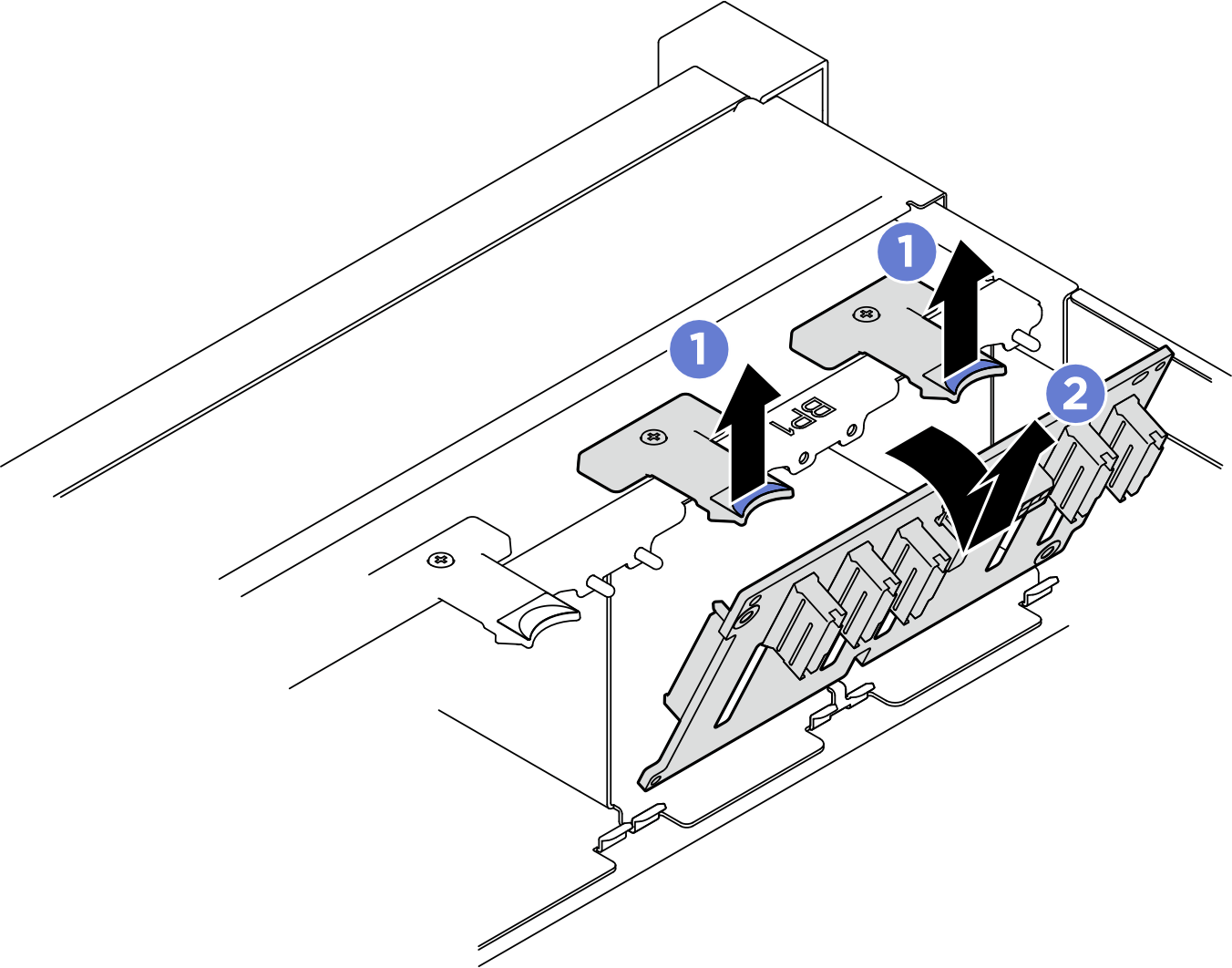

      Figure 1. Retrait d'un fond de panier d'unité 2,5 pouces
