Installation d'un fond de panier d'unité 2,5 pouces
Suivez les instructions de la présente section pour installer un fond de panier d’unité de 2,5 pouces.
À propos de cette tâche
Avertissement
- Lisez Conseils d’installation et Liste de contrôle d’inspection de sécurité pour vous assurer que vous travaillez en toute sécurité.
- Mettez l’emballage anti-statique contenant le composant contre une zone métallique non peinte du serveur, puis déballez et posez le composant sur une surface de protection antistatique.
- Assurez-vous d’observer l’ordre et les règles d’installation de la section Ordre et règles d’installation d’un fond de panier.
Téléchargement du microprogramme et des pilotes : une fois un composant remplacé, il est possible que la mise à jour du microprogramme ou des pilotes soit requise.
Accédez à Site Web de téléchargement des pilotes et logiciels pour ThinkSystem SR850 V4 pour consulter les dernières mises à jour de microprogramme et de pilote disponibles pour votre serveur.
Reportez-vous à Mise à jour du microprogramme pour en savoir plus sur les outils de mise à jour du microprogramme.
Procédure
Alignez les pattes au bas du fond de panier d’unité 2,5 pouces sur les emplacements du châssis, et insérez-les dans les emplacements.

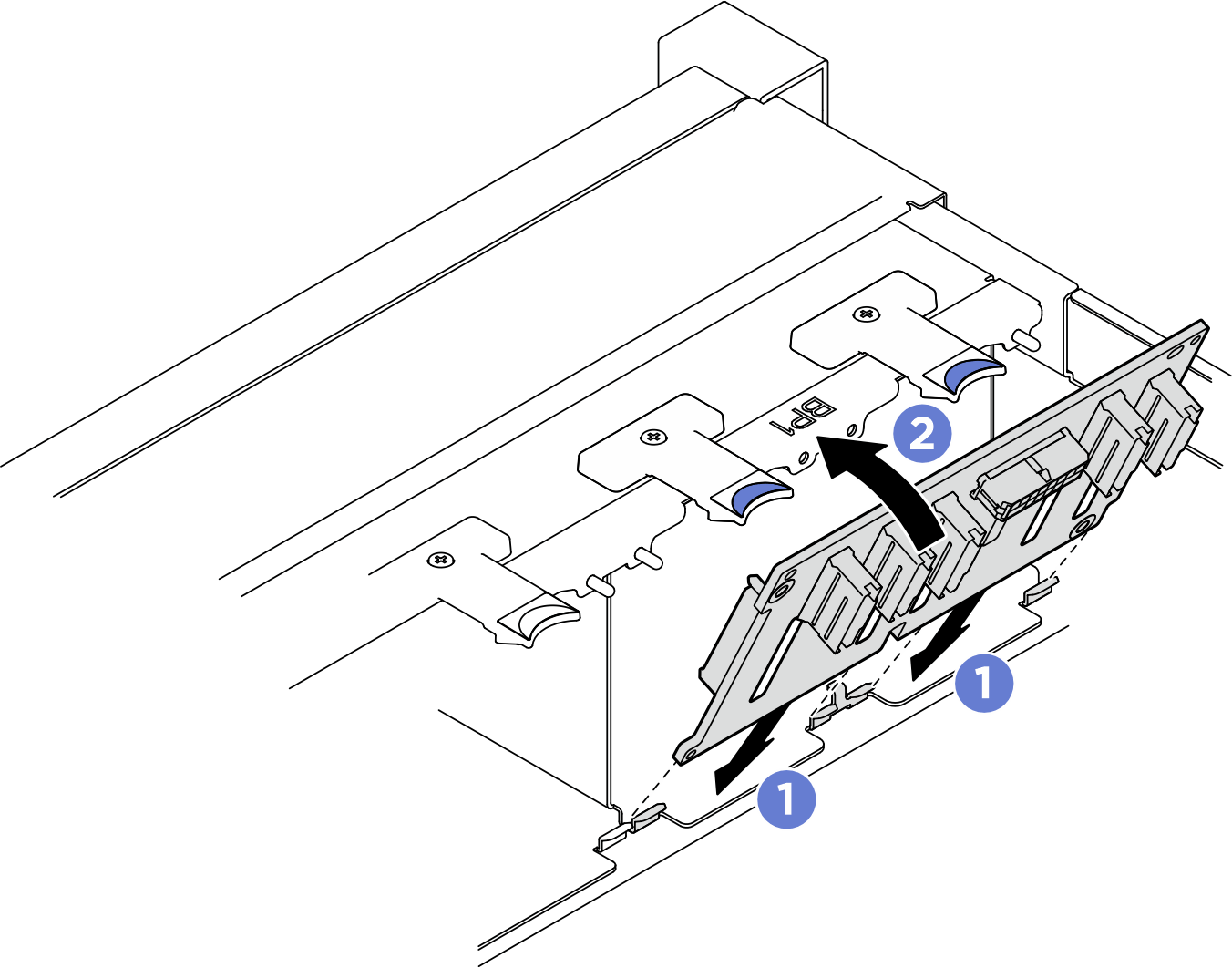

Appuyez sur le haut du fond de panier pour l’avancer jusqu’à ce qu’il s’enclenche.Figure 1. Installation d'un fond de panier d'unité 2,5 pouces
Après avoir terminé
- Reconnectez le cordon d’alimentation et le câble de signal au fond de panier d’unité 2,5 pouces.
- Réinstallez le boîtier de ventilation. Voir Installation du boîtier de ventilation.
- Réinstallez les ventilateurs. Voir Installation d'un ventilateur.
- Réinstallez le carter supérieur avant. Voir Installation du carter supérieur avant.
- Réinstallez les unités remplaçables à chaud 2,5 pouces ou les obturateurs de baie d’unité (le cas échéant) dans les baies d’unité. Voir Installation d'une unité remplaçable à chaud de 2,5 pouces.
- Terminez de remplacer les composants. Voir Fin du remplacement des composants.
- Si vous avez installé un fond de panier d'unité de 2,5 pouces avec des unités NVMe U.3 pour triple mode. Activez le mode U.3 x1 pour les emplacements d'unité sélectionnés sur le fond de panier via l’interface graphique Web XCC. Voir Une unité NVMe U.3 peut être détectée dans la connexion NVMe, mais pas en triple mode.
