Instalación de una placa posterior de la unidad de 2,5 pulgadas
Siga las instrucciones que aparecen en esta sección para instalar una placa posterior de unidad de 2,5 pulgadas.
Acerca de esta tarea
Atención
- Lea Directrices de instalación y Lista de comprobación de inspección de seguridad para asegurarse de que trabaja con seguridad.
- Ponga en contacto la bolsa antiestática que contiene el componente con cualquier superficie metálica no pintada del servidor y, a continuación, quite el componente de la bolsa y colóquelo en una superficie antiestática.
- Asegúrese de observar las reglas y el orden de secuencia de instalación en Reglas y orden de instalación de la placa posterior.
Descarga de firmware y controlador: es posible que deba actualizar el firmware o el controlador después de sustituir un componente.
Vaya a Sitio web de descarga de controladores y software para ThinkSystem SR850 V4 para ver las actualizaciones más recientes de firmware y controlador para su servidor.
Acceda a Actualización del firmware para obtener más información sobre las herramientas de actualización de firmware.
Procedimiento
Alinee las pestañas de la parte inferior de la placa posterior de la unidad de 2,5 pulgadas con las ranuras del chasis e insértelas en las ranuras.

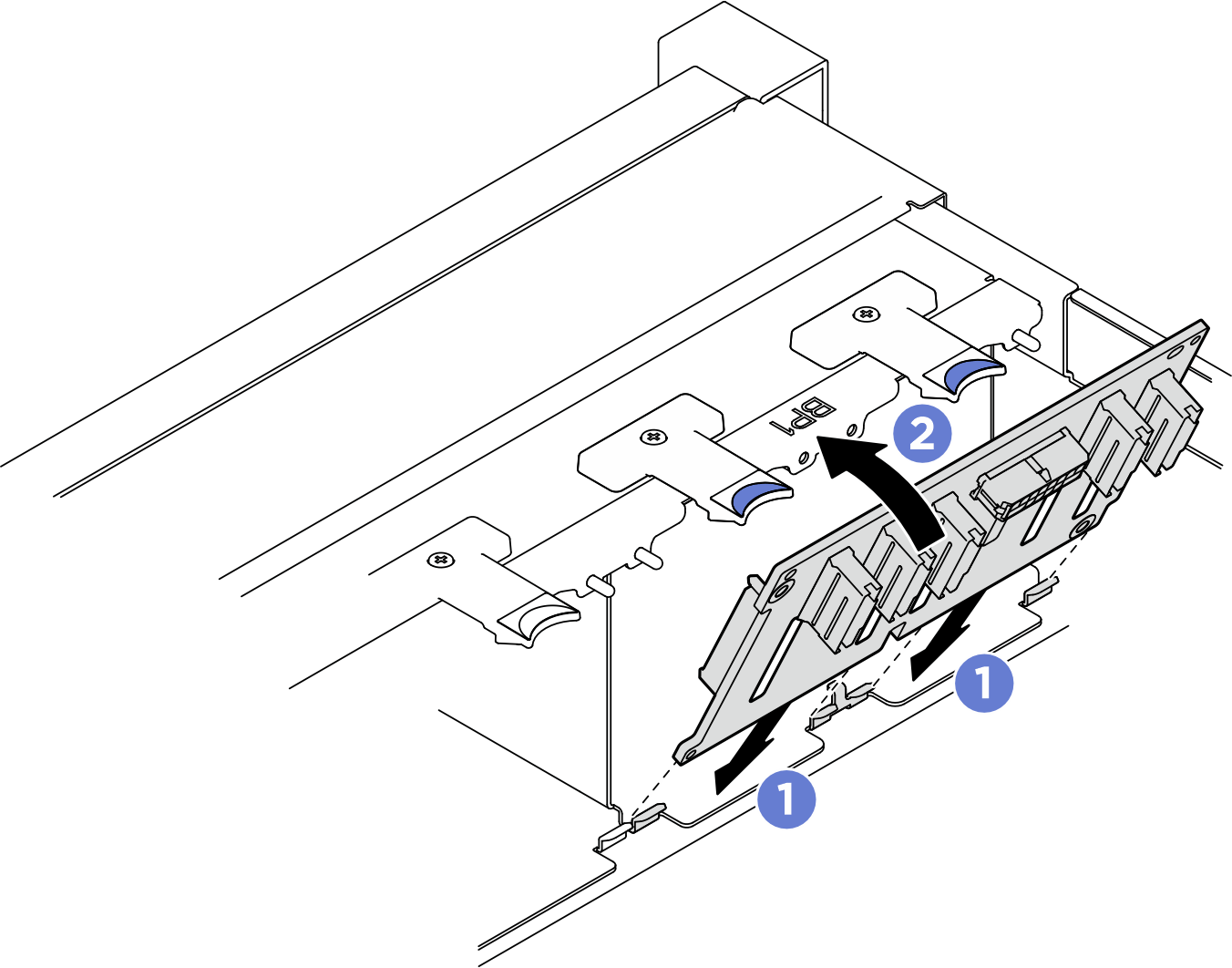

Presione la parte superior de la placa posterior hacia delante hasta que encaje en su lugar.Figura 1. Instalación de la placa posterior de la unidad de 2,5 pulgadas
Después de finalizar
- Vuelva a conectar todos los cables de alimentación y de señal a la placa posterior de la unidad de 2,5 pulgadas.
- Vuelva a instalar el compartimiento del ventilador. Consulte Instalación del compartimiento del ventilador.
- Vuelva a instalar los ventiladores. Consulte Instalación de un ventilador.
- Vuelva a instalar la cubierta superior frontal. Consulte Instalación de la cubierta superior frontal.
- Vuelva a instalar las unidades de intercambio en caliente de 2,5 pulgadas o los rellenos de la bahía de unidad (si los hay) en las bahías de unidad. Consulte Instalación de una unidad de intercambio en caliente de 2,5 pulgadas.
- Complete la sustitución de piezas. Consulte Completar la sustitución de piezas.
- Si ha instalado la placa posterior de una unidad de 2,5 pulgadas con unidades U.3 NVMe para el modo triple. Habilite el modo U.3 x1 para las ranuras de unidad seleccionadas en la placa posterior a través de la GUI web de XCC. Consulte La unidad U.3 NVMe se puede detectar en la conexión NVMe, pero no se puede detectar en el modo triple.
